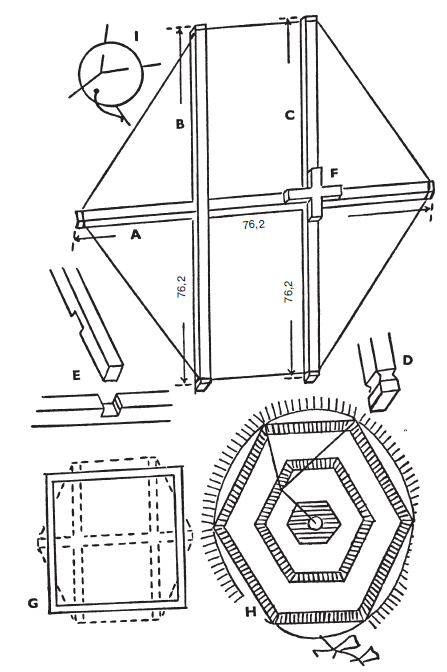

Рис. 6. «Шестигранник»

Каркас «Шестигранника» состоит из трех реек – А, В и С. Они выполнены из дерева квадратного сечения 0,95 х 0,95 см и имеют длину по 76,2 см каждая. На концах реек делают небольшую выборку (D, рис. 6) для крепления ниток обвязки. В указанных на рис. 6 местах реек выбирают пазы до середины (фрагмент Е, рис. 6). Эти пазы надо выполнять аккуратно, не делая слишком глубоких пропилов. Две рейки должны соединяться достаточно плотно. Лучше с этой целью использовать лобзик. Отшлифуйте рейки мелкой наждачной бумагой и соедините их на клею. Рекомендуется приклеить сверху соединений крестообразные усилители, вырезанные из фанеры толщиной 0,32 см, и обмотать их нитками (фрагмент F, рис. 6). Законченный каркас должен быть гладким, твердым и иметь правильную форму.

Теперь надо сделать обвязку. Возьмите тонкую прочную нить. Чтобы добиться тугой натяжки нити, сделайте временную опорную раму (фрагмент G, рис. 6) и привяжите ее к каркасу змея. Привяжите нить к верху левого раскоса. Потом протяните ее к верху правого раскоса и закрепите таким же способом. Обработав таким образом все концы реек, закончите в том месте, где начинали. Уберите временную раму. Обвязка должна быть сделана очень аккуратно, чтобы каркас сохранял правильную форму и был надежной основой для обтяжки.

Обтяжку делают из пергаментной бумаги, которая отличается прочностью и легкостью. Положите на бумагу каркас и обведите его карандашом по контуру. Необходимо добавить с каждой стороны по 3,81 см на подгиб. Обтяжку можно украсить. Для этого можно использовать изображение на фрагменте Н (рис. 6). Для такого украшения подойдут полоски цветной бумаги. Другие варианты украшений приведены в главе 7, раздел «Украшения».

Прикрепите обтяжку к каркасу. Смажьте клеем оборотную сторону подгиба, оберните бумагу вокруг нити-обвязки и прижмите. Чтобы обтяжка была ровной, ее надо приклеивать со стороны, обратной той, где были установлены крестообразные накладки для усиления стыков. Вырежьте полоски бумаги шириной 7,62 см и наклейте их по периметру с внутренней стороны обтяжки. Это увеличит сопротивляемость обтяжки давлению ветра.

Сделайте в центре обтяжки отверстие, чтобы пропустить через него нижний шнур уздечки. Затем вырежьте из тонкого картона шестиугольник, тоже проткните его посередине и приклейте в центре обтяжки. Крепкий шнур длиной

91,44 см привязывается к центру каркаса и пропускается через отверстие в приклеенном картонном шестиграннике. Это – нижний шнур уздечки.

Далее берут шнур длиной 137,16 см и привязывают его к верху вертикальных реек. Нижний шнур привязывают к середине полученной петли. Линь для запуска змея привязывается к нижнему шнуру уздечки беседочным и рифовым узлами.

Другой способ показан на фрагменте I (рис. 6). Вырежьте из фанеры круг толщиной 0,48 см и диаметром 7,62 см. Просверлите в нем отверстия в местах, указанных на рисунке. Через два верхних отверстия пропустите верхний шнур уздечки, а к его середине привяжите линь для запуска змея. Нижний шнур уздечки пропустите через нижнее отверстие, а его конец привяжите беседочным узлом к шнуру. Это позволит регулировать угол наклона змея, передвигая узел по нижнему шнуру уздечки.

К нижним концам вертикальных реек змея привязывается шнур, к середине которого крепится хвост длиной 182,88 см. На конце хвоста можно прикрепить бумажную кисточку.

«Шестигранник» можно украсить бахромой из сложенной вдоль полоски бумаги шириной 30,48 см. Как крепится бахрома, показано на рис. 6. Цвет бахромы должен гармонировать с выбранной цветовой гаммой украшения.

В качестве комментария можно отметить, что этого змея можно запускать одному, без посторонней помощи. Успех полета зависит от размеров хвоста. Например, если змей нестабилен в полете, то вес хвоста надо увеличить, добавив несколько бумажных полосок. И наоборот, если змей не поднимается или поднимается медленно, хвост надо сделать более легким. Очень важно крепление линя, на котором запускается змей. Как правило, он крепится к точке, расположенной чуть выше центра тяжести. Центр тяжести можно найти, пользуясь методом, описанным в главе 8, используя указания, сделанные в описании змея «Волчок». После небольшой практики станет ясно, какая именно регулировка требуется.

У этого красивого змея две особенности. Первая состоит в том, что в его середине крепится металлическая фольга, отражающая свет, что усиливает декоративный эффект. Вторая особенность заключается в том, что змей снабжен балансирующими стаканчиками, улучшающими его полет. Стаканчики помогают создавать восходящий поток воздуха, что увеличивает подъемную силу змея. Поэтому такой змей летает даже при слабом бризе. Легкая конструкция «Звезды» позволяет запускать его при тихой погоде. Обращение с таким змеем требует осторожности.

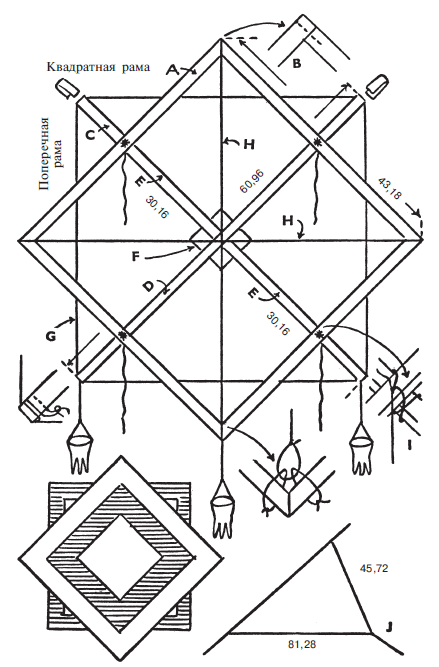

Как показано на рис. 7, каркас «Звезды» состоит из двух рам – квадратной и крестообразной. Сначала изготавливают квадратную раму А из четырех деревянных реек сечением 0,64 х 0,48 см и длиной 43,18 см каждая. Для этого их концы срезают под углом 45° и склеивают. Для укрепления соединений из фанеры толщиной 0,32 см выпиливают треугольники и прибивают их мелкими гвоздями к рейкам в месте стыковки сверху. Другой способ соединения реек в раму показан на фрагменте В (рис. 7). В этом случае отрезают две рейки длиной 41,91 см. Стыки тоже проклеиваются и укрепляются мелкими гвоздиками. Дерево надо рассверлить, чтобы оно не треснуло при забивании гвоздей. Делайте стыки как можно более крепкими, потому что это – основная рама всего каркаса.

Рис. 7. «Звезда»

Крестообразная рама делается из трех реек – С, Е и D (рис. 7) сечением 0,64 х 0,48 см. Отрежьте рейку D длиной 60,96 см, сделайте вырезки на торцах и просверлите маленькое отверстие на расстоянии 0,85 см от нижнего конца рейки. Прикрепите ее к нижней стороне рамы А, как показано на рисунке, при помощи клея и двух гвоздиков длиной 1,91 см. Эта рейка делит раму А на две равные части.

Средняя часть змея – F вырезается в виде квадрата со стороной в 5,08 см из фанеры толщиной 0,32 см. Приклейте квадрат к нижней стороне рейки D и укрепите его гвоздиками длиной 1,59 см. Концы гвоздиков также загните и заровняйте молотком. К центральному квадрату F и раме А приклейте и укрепите гвоздиками две короткие рейки Е, каждая длиной по 30,16 см. Сделайте зарубки на внешних концах реек. Две короткие рейки хорошо прилегают к раме А, чего нельзя было бы достичь при длинной сквозной рейке.

Затем устанавливается обвязка С. Используйте для этого крепкую нить. Пропустите кончик нити через отверстие в конце D (рис. 7). Затем проведите ее через торцы всех реек крестообразной рамы и вернитесь к тому месту, с которого начинали. Прикрепите нить к первому узлу. Чтобы укрепить нить в торцевых зарубках, заклейте эти места кусочками изоляционной ленты. Заклейте такой же лентой те места, где обвязка касается основной рамы А. Натягивайте обвязку туго, но не нарушая формы каркаса. Заметьте, что обвязка располагается под основной рамой А.

Стяжки Н располагаются сверху основной рамы от одного ее угла до другого. Так как крепление по углам представляет определенную трудность, для него применяют специальный прием. По углам делаются петли из нити. При помощи другой петли к ним прикрепляется стяжка (см. рис. 7). Эти петли должны быть хорошо закреплены.

Шнуры для уздечки должны быть прочнее, чем нити, употребляемые для обвязок. Потребуется четыре куска шнура: два по 53,34 см и два по 88,9 см. Места прикрепления шнуров уздечки к основной раме помечены звездочками. Эти точки являются самыми прочными местами каркаса, что позволяет выдерживать усилия, возникающие при полете. Более короткие шнуры крепятся к верхней части рамы. Способ крепления шнуров уздечки к каркасу подробно показан на фрагменте I (рис. 7). Длина шнуров после их закрепления видна на фрагменте J (рис. 7).
