Котлы КЧМ-2 изготовляет Каунасский завод сантехнических изделий в собранном виде, разной теплопроизводительности и массы; площадь нагрева: 1,67; 2,11; 2,5; 2,95; 3,39; 3,83; 4,23 м2. Теплопроизводительность котлов — от 17000 до 45000 ккал/ч, длина — от 345 до 885 мм, высота — 1040 и ширина — 450 мм, Масса котлов — от 278 до 539 кг. Стоимость — от 115 до 199 руб.

Котел КЧММ выпускает опытное производственное предприятие «Энерготехпром» Министерства энергетики и электрификации СССР в собранном виде. Этот котел состоит из трех секций, покрытых кожухом и снабженных всей необходимой гарнитурой. Поверхность нагрева — 1,05 м2, вместимость котла — 9,54 л, производительность — не менее 10000 ккал/ч. Размеры котла, мм: длина — 390, ширина — 375, высота — 860. Масса котла — 143,5 кг. Цена в собранном виде — 85 руб.

Котлы КЧММ-2 выпускает Московский чугунолитейный завод имени П. Л. Войкова с площадью нагрева: 0,9; 1,0; 1,44 м2, тепло-производительностью 9000, 12000 и 15000 ккал/ч, соответственно массой 150, 172 и 192 кг. Длина — 590, 670 и 755 мм, ширина — 450, высота — 680 мм. Стоимость котлов — от 81 до 95 руб.

Котел-плиту КВП-0,92 выпускает завод «Волгоцеммаш» в городе Тольятти Куйбышевской области.

Котел-плита предназначен для отопления жилых помещений общей площадью не более 75 м2 и одновременного подогрева пищи. Поверхность нагрева — 0,92 м2, Теплопроизводительность — 10000 ккал/ч. Размеры котла, мм: высота — 880, ширина — 505, длина 610 с топкой объемом 0,05 м3. Масса котла — не более 130 кг. Розничная цена — 90 руб. Вместимость котла-плиты — 35 л. Отверстие конфорки — 185 мм. Работает котел на антраците, каменном угле, коксе, брикетированном малозольном топливе и дровах. Во время работы котла можно подогревать пищу, используя конфорку.

В котлах рассмотренных конструкций ограничены размеры топок, и они требуют частой добавки топлива, что создает определенные неудобства при пользовании ими. Поэтому весьма удобны котлы нижнего горения, с гравитационной топкой. Топливо загружается в котел под действием собственной массы; оно как бы сползает в очаг горения на колосниковую решетку. Толщина слоя топлива все время остается постоянной, а это весьма важно для нормального горения. Топливник загружают топливом на сутки или больше. В таких котлах имеется также мусоросжигающее устройство с отдельным бункером для горючего мусора. Это не только снижает расход топлива, но и удаляет часть мусора. Котлы с гравитационной топкой изготовляют с поверхностью нагрева от 5 до 12 м2, теплопроизводительностью — от 40000 до 96000 ккал/ч. Длина котлов — от 645 до 1520 мм, масса — от 1050 до 2100 кг.

Водогрейные котлы типа ВБК-12 выпускает электрогенераторный завод в городе Сарапул Удмуртской АССР. Котлы рассчитаны для обогрева помещений до 120 м2. Одной заправки каменным углем достаточно для того, чтобы он горел в течение 3,5 суток. Топливо в зону горения подается постепенно, по мере сгорания. Котел не требует тщательного ухода. Его ориентировочная стоимость — 200 руб.

Малогабаритные котлы пользуются большим спросом у населения, особенно у сельских новоселов.

Кроме котлов для квартирного отопления, применяют также огневоздушные нагреватели различных конструкций, изготовляемые из чугуна или стали. Обычно они состоят из внутренних элементов и наружного кожуха.

Эти воздухонагреватели имеют топливник и бункер для топлива. Горячие газы проходят по каналам воздухонагревателя, а затем в дымовую трубу, нагретый воздух направляется в каналы воздушного отопления. Для увлажнения подогретого воздуха в верхней части воздухонагревателя, над топливником, устанавливают бачок с водой. Поверхность нагрева и масса этих приборов бывают разные.

Печи-камины «Алма-Ата» выпускает Алма-Атинский завод «Электробытприбор». Печь-камин не только отлично обогревает жилые дома площадью до 40 м2, но и помогают быстро приготовить пищу. Металлический корпус, нагревая воздух, обеспечивает хорошую конвективную циркуляцию. Печь-камин «Алма-Ата» работает на любом жидком топливе, например керосине, к тому же она предельно проста и удобна в эксплуатации. К печи-камину прилагается топливный бак вместимостью 13 л. Эта печь экономна. Одного литра горючего хватает на 4 ч непрерывной работы. Теплопроизводительность печи — 6500 ккал/ч. Печь компактна и занимает мало места в доме. Ее размеры — 730Х560Х Х425 мм, масса — 45 кг, стоимость 68 руб.

Кроме рассмотренных отопительных приборов-котлов и всевозможных обогревателей, имеются и другие, выпускаемые различными предприятиями страны.

При установке котла пол следует тщательно изолировать слоем асбеста толщиной не менее 5 мм, а поверх него уложить листы кровельной стали. Вместо асбеста можно положить четыре (слоя войлока, смоченного в глиняном растворе.

Если достать котел невозможно, устраивают отопительно-варочные печи, представляющие собой сочетание котлов с плитами. Котлами в таких печах служат змеевик из газовых труб, несколько обычных радиаторов и т. д.

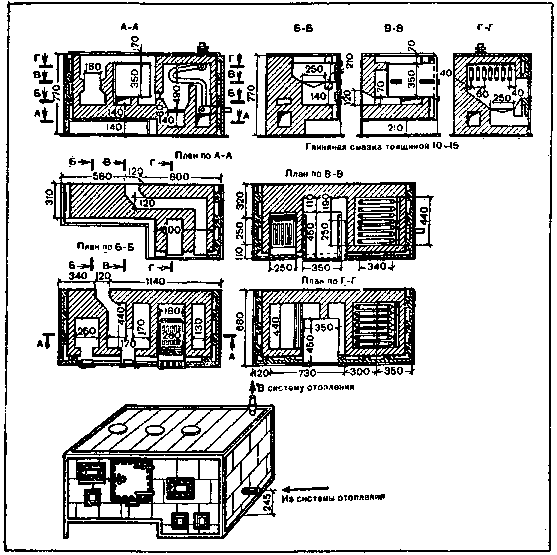

Рис. 208. Котел-плита конструкции К. А. Дмитриева со змеевиком (планы, разрезы и общий вид)

Существует несколько конструкций таких плит: Л. А. Семенова, А. В. Хлудова, В. М. Артюшенко, KЛB-2 и др. Широкое распространение получил котел-плита конструкции К. А. Дмитриева (рис. 208).

Удобна эта плита тем, что вода в ней нагревается как отводящими от плиты газами, так и при самостоятельном отоплении.

Плита, представляющая собой единое целое со змеевиком, служит для отопления и горячего водоснабжения. Она имеет два обособленных топливника (один — для плиты, другой — для змеевика), подключаемых к отдельным дымоходам. В теплое время года для горячего водоснабжения достаточно тех газов, которые поступают от топки плиты. В холодное время пользуются самостоятельным топливником.

Устроить змеевик можно из газовой дюймовой трубы (внутренний диаметр 25 мм) длиной не менее 7 м. Придав змеевику необходимую форму, его приваривают к верхнему и нижнему коллекторам, сделанным из газовой 2-дюймовой трубы. Поверхность нагрева змеевика — 0,8 м2, вместимость — 7,5 л, теплопроизводительность — 8000 ккал/ч.

Котел-плита со змеевиком работает так. Из топливника для плиты горячие газы направляются сначала под плиту, затем — под духовой шкаф, а оттуда — в дымовую трубу. Соединенный с топливником котла последний газоход плиты в это время должен быть закрыт.

Горячие газы из топливника для обогрева змеевика сначала поднимаются вверх, омывают часть змеевика над топкой, попадают во второй газоход, опускаются вниз и уходят в дымовую трубу, построенную для топливника змеевика. В 2 м от пола (выше задвижки) оба дымовых канала могут работать независимо друг от друга.

Если змеевик необходимо обогревать горячими газами, идущими от плиты (что допустимо при температуре наружного воздуха до — 5°, когда в помещении приходится поддерживать небольшую температуру), то эти газы сначала направляют под змеевик, а затем — в дымовую трубу, предназначенную для котла. Для этого задвижку за плитой закрывают, а за котлом открывают. Должна быть открыта и задвижка, соединяющая топливник котла с последним каналом плиты.

Для сборки подобной плиты необходимы следующие материалы и приборы (размеры даны в миллиметрах):

две топочные чугунные дверцы — 270X225; две поддувальные чугунные дверцы — 160ХЮ5; две прочистные чугунные дверцы: одна — 160X150, другая — 160X175; две колосниковые чугунные решетки — 180X250, духовой шкаф — 350X350X450; шесть чугунных плит с конфорками (всего три конфорки) и две плиты без конфорок — 660X180; уголок стальной для каркаса — 80X30X4, длиной 2970; три чугунные задвижки; змеевик из газовой и дюймовой трубы длиной 7 м; коллектор из газовой трубы диаметром 2 дюйма, длиной 2000; балка под змеевик из уголка — 20x20x3 и длиной 560; балка тавровая стальная длиной 560, муфта газовая диаметром 2 дюйма.

Для дома площадью 40 м2 необходимо: радиаторов — 10 м2 (из расчета 1 м2 радиатора на 4 м2 площади, поверхность нагрева одной секции равна 0,25 м2), 30 пог. м труб диаметром от 19 до 50 мм, три крана двойной регулировки, расширитель диаметром от 200 до 400 мм.
