От котла к приборам вода движется за счет разности объемных весов воды; более легкой горячей и более тяжелой охлажденной.

Вот почему котел в системах квартирного отопления рекомендуется располагать по возможности ниже нагревательных приборов. Это повышает циркуляционное давление в системе, позволяет выбрать меньшее сечение труб.

Если котел нельзя поставить ниже нагревательных приборов, то его располагают на одном уровне с ними или чуть выше. При такой установке вода циркулирует исключительно за счет своего охлаждения в трубопроводах. Чем больше она охлаждается, тем сильнее циркуляция, и наоборот.

Трубы системы должны быть открыты; изолируют лишь главный стояк, идущий от котла, причем только в пределах помещения, в котором расположен котел. Если не изолировать стояк, в помещении будет очень жарко.

Наиболее распространенной является система двухтрубного водяного отопления с прокладкой горячей разводящей линии под потолком помещения и обратной линии у пола под нагревательными приборами (рис. 205).

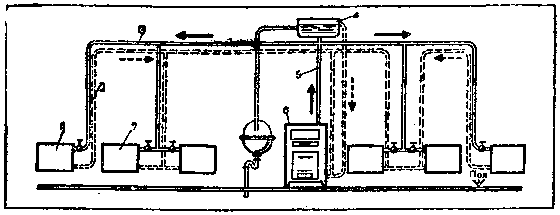

Рис. 205. Схема квартирного водяного отопления с прокладкой горячей линии под потолком, а обратной у пола:

1 — раковина; 2 — переливная воздушная линия от расширителя; 3 — расширительный сосуд; 4 — горячая разводящая линия; 5 — главный стояк; 6 — генератор тепла (котел); 7 — водопровод для наполнения и подпитки системы водой; 8 — спуск воды из системы; 9 — обратная линия; 10 — нагревательные приборы

Котел, в зависимости от конструкции, устанавливают отдельно или встраивают в печь (если он имеет вид змеевика из труб или радиатора).

От котла вверх идет главный стояк, на котором располагают расширительный сосуд (бак), рассчитанный на увеличение объема воды при ее нагревании. В зависимости от кубатуры помещения общий объем бака колеблется от 20 до 45 л, а полезный — от уровня подключения горячей магистрали к сосуду до уровня переливной (воздушной) трубы. Форма бака может быть различной. Изготовляют его из листовой 2 — 3-миллиметровой стали и отрезка трубы большого диаметра. Внутри и снаружи его окрашивают масляной краской, сверху закрывают крышкой. К баку подключают переливную трубу или воздушную линию без вентиля. Это необходимо для того, чтобы расширившаяся при нагревании вода не выливалась на пол, а направлялась в канализацию. На расширительном сосуде (баке) желательно укрепить указатель уровня воды. Ниже бака от главного стояка прокладывают линию горячей воды, а от нее — отдельные трубы на один или два прибора.

От водопровода к котлу проводят линию с запорным вентилем, необходимую для заполнения и пополнения системы водой. Для спуска воды из системы также имеется патрубок с вентилем, который можно подсоединить к канализации.

Отсутствие водопровода в доме не мешает оборудованию водяного отопления, поскольку наполнять систему водой приходится очень редко. Наполнять ее можно ручным насосом или из ведра, устроив для этого в крышке расширителя отверстие, закрываемое пробкой.

Расширитель лучше всего ставить в отапливаемом помещении; иногда его ставят и на чердаке, но при этом хорошо утепляют и оборудуют циркуляционной линией для предотвращения замерзания воды.

Прокладывать горячую и обратную линию рекомендуется с уклоном 3 — 5 мм на 1 пог. м трубопровода с направлением в сторону движения воды. Это обеспечивает свободный выход воздуха через переливную трубу, идущую от расширителя, и спуск воды через патрубок, расположенный в нижней точке системы.

На схеме рисунка 205 видно, что обратный трубопровод проходит над полом. Однако такая прокладка не всегда возможна (мешают двери, перегородки), поэтому трубы иногда приходится прокладывать под полом.

Вместо этого варианта допустима прокладка обратного трубопровода рядом с горячим, идущим под потолком помещения (рис. 206). Система работает следующим образом. Из котла горячая вода поступает в нагревательные приборы. Здесь она охлаждается и по обратной линии под потолком попадает в нагревательный котел. Чтобы воздух выходил из обратной линии, последняя соединяется в верхней точке петлей, выгнутой из трубы, с воздушным пространством расширителя.

Рис. 206. Схема квартирного водяного отопления с прокладкой горячей и обратной линии под потолком:

1 — раковина; 2 — переливная воздушная линия; 3 — расширительный сосуд; 4 — воздушная петля; 5 — горячая разводящая линия; 6 — главный стояк; 7 — генератор тепла (котел); 8 — патрубок с вентилем для спуска воды из системы; 9 — водопровод для наполнения и подпитки системы водой; 10 — обратная линия; 11 — нагревательные приборы

Рис. 207. Схема квартирного водяного отопления с прокладкой горячей и обратной линии над приборами:

1, 7 — нагревательные приборы; 2 — обратная линия; 3 — горячая разводящая линия; 4 — расширительный сосуд; 5 — главный стояк; 6 — генератор тепла (котел)

Недостаток рассмотренной системы — наличие нескольких циркуляционных колец. Из-за этих колец вода в обратном стояке иногда остывает, и циркуляция прекращается.

Более совершенная, но и более сложная схема отопления приведена на рисунке 207. Особенностью ее является то, что охлажденная вода направляется не сразу вверх и в котел, а вниз, где смешивается с водой, поступающей от расширителя, и затем уже по общему трубопроводу направляется в котел.

В этой системе холодная вода от нагревательных приборов, установленных вдали от котла, смешивается с теплой, поступающей от более близких к котлу приборов, не в верхних, а в нижних трубах. В результате понижение температуры воды в обратной линии способствует ее ускоренному движению, т. е. улучшению циркуляции.

При монтаже системы отопления перед каждым нагревательным прибором от основной горячей линии ставят вентиль, которым регулируют количество подаваемой воды в приборы, т. е. повышается или понижается температура в комнатах.

Отопление может монтировать или сам застройщик, если он знаком с санитарно-техническими работами, или слесарь-сантехник.

Генераторы тепла (котлы) для квартирных систем изготовляют из чугуна, стали или другого материала, могут работать на твердом, жидком или газообразном топливе. Их можно устанавливать изолированно или в комбинации с кухонной плитой,

В настоящее время промышленность выпускает котлы разных конструкций. Особенно широкое применение нашли секционные чугунные котлы типа КЧМ-1, выпускаемые Кировским чугунолитейным заводом и Каунасским заводом сантехнических изделий. Разработано семь моделей этого котла с количеством секций от 4 до 10 и поверхностью нагрева от 1,31 до 3,65 м2. Квадратный метр поверхности нагрева котла выделяет 10000 ккал/ч; КПД — 65 — 70%. Топливо — высококалорийный сортированный каменный уголь, кокс, брикеты или газ. Топку загружают углем через 3 — 6 ч, чистят один раз в сутки с последующим разжиганием новой порции топлива. Рабочее давление котла — 2 атм с максимальной температурой нагрева воды 95°С.

Подбирают котел на основе специального расчета, по паспортным данным, по наружному объему здания.

Для котла КЧМ-1 эти данные имеют следующий вид:
