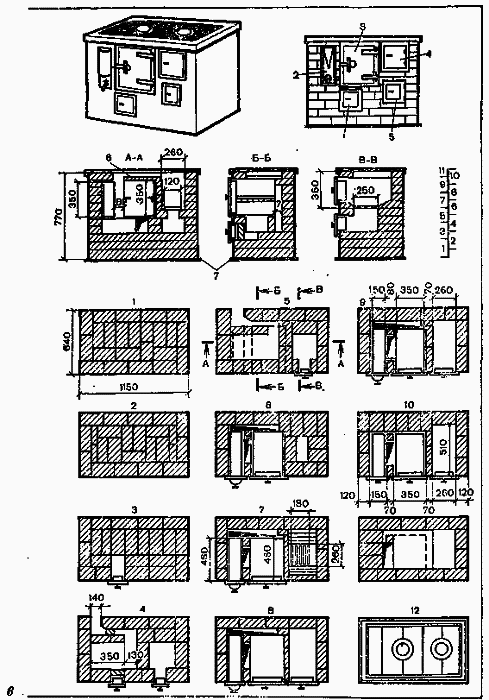

Рис. 204. Кухонные плиты:

а — кухонная плита с духовкой; б — кухонная плита с духовкой, обогреваемой равномерно со всех сторон; в — кухонная плита с духовкой и водогрейной коробкой; 1 — чистка; 2 — водогрейная коробка; 3 — духовка; 4 — топливник; 5 — поддувало; 6 — глиняная смазка толщиной 1 — 1,5 см; 7 — войлок, пропитанный глиняным раствором и покрытый кровельной сталью

Кухонная плита с духовкой

(рис. 204, а) размером 1020Х Х640 мм. Для выполнения требует 148 шт. кирпича.

Прежде всего на пол, по размеру печи, укладывают два слоя войлока, пропитанного глиняным раствором, и покрывают его кровельной сталью.

Первый ряд кладут сплошным, строго по угольнику, чтобы углы были 90°. Наружные стороны кладки могут быть выполнены из целого кирпича с заполнением середины половинками и четвертками.

Второй ряд целесообразно выложить из целого кирпича, но можно и из половинок, под чистку следует положить целый кирпич. Во время кладки надо соблюдать перевязку швов.

Третий ряд выкладывают согласно порядовке с оставлением места (колодца) для чистки. Если ее закрывают дверцей, то дверцу устанавливают, опирая на второй ряд, и закрепляют.

Четвертый ряд кладут согласно порядовке и с соблюдением указанных размеров, перевязкой швов и установкой поддувальной дверцы и ее закрепления. Зольник, поддувала делают шириной 190 мм (см. разрез по А — Л). У места присоединения плиты к дымоходу угол кирпича с внутренней стороны стесывают, лучше — закруглить.

Пятый ряд кладут, как показано на рисунке. Черная линия в виде рамки указывает то место, где будет установлена духовка с отступом от стенки с левой стороны на 100 мм.

Стенка для опирания духовки может быть выполнена из одного кирпича в четвертом ряду, поставленного на ребро.

Шестой ряд кладут согласно порядовке с установкой духовки и постановкой стенки в четверть кирпича с опиранием его на ранее поставленный на ребро кирпич. Это необходимо для образования канала между кирпичной кладкой и духовкой. Ранее выложенный канал над поддувалом сужают для того, чтобы на него можно было уложить колосниковую решетку.

Седьмой ряд кладут, как показано, с установкой колосниковой решетки (кладут на шестой ряд), со стесыванием кирпича на конус для того, чтобы топливо скатывалось на решетку, и выкладыванием стенки между топливником и духовкой из кирпича на ребро.

Восьмой и девятый ряды кладут согласно порядовкам, только в восьмом ряду ставят топочную дверцу.

Десятый ряд выкладывают, как показано, с перекрытием канала, идущего между духовкой и задней стенкой, применяя для этого целый кирпич и трехчетвертки. Перегородка должна быть выполнена на уровне духовки или выше ее на 10 — 15 мм. Со стороны топки ребро перегородки должно быть стесано на конус, а лучше — закруглено. Остается только канал с левой стороны печи.

Одиннадцатый ряд закладывают, как показано. Он образует как бы колодец, перекрывает духовку и топку и остается канал с левой стороны. Затем верх духовки смазывают глиняным раствором слоем в 10 — 15 мм, предохраняя ее от быстрого прогорания. Вообще толщина этой смазки должна быть такова, чтобы между смазкой и уложенным чугунным настилом из пяти составных плит 530X180 мм было пространство не менее 70 мм. Этот ряд необходимо выкладывать как можно ровнее, так как на него будет уложен чугунный настил.

Двенадцатый ряд является завершающим. Кладку не производят, а только укладывают чугунный настил на тонком слое глиняного раствора так, чтобы одна из конфорок находилась под топкой. На кладку этого ряда для прочности укладывают фаянс, т. е. надевают рамку из угловой стали, стягивая уложенные кирпичи.

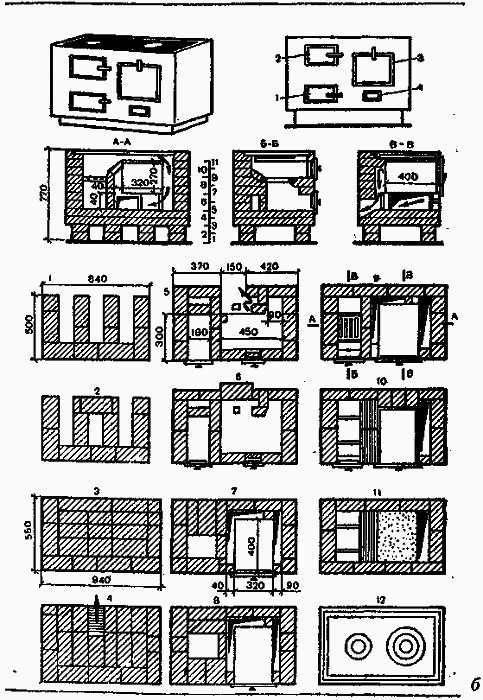

Кухонная плита с духовкой, обогреваемой равномерно со всех сторон (рис. 204,6). У вышерассмотренной кухонной плиты стенка, имеющаяся между духовкой и топкой, плотно примыкает к одной стороне духовки и меньше нагревается. Подобный недостаток устранен у этой плиты.

Плита небольшого размера — 940X550 мм, без водогрейной коробки, перекрывается цельной плитой, а не настилом из отдельных плит. Если очаг будет примыкать к кирпичной стене или отопительному щитку, то заднюю стенку можно выполнять в четверть кирпича. Так как колоть кирпич не всегда удобно, то чаще стенку кладут в пол кирпича.

Стоит этот очаг не прямо всей массой на основании или полу, а приподнят на два ряда кладки, примерно на 140 мм. Это делают с противопожарной целью. Поэтому кладку двух нижних рядов выполняют в виде каналов.

При кладке плиты колосниковую решетку ставят ниже порога топочной дверцы. Под должен иметь скаты к ней как спереди, так и сзади. Высота топки от колосниковой решетки до чугунной плиты или чугунного настила — около 200 мм.

Топка в основном рассчитана на дрова, но можно применять и другие виды топлива. Для каменного угля топка может быть высотой 160 — 180 мм. Для сжигания хвороста и различных сельскохозяйственных отходов топку делают более высокой (280 — 350 мм). Для кладки печи требуется: кирпича — 130 шт., глины — 3 ведра, песка — 2 ведра, цельная чугунная плита размером 762X456 мм с двумя конфорками, духовкой размером 320X270X400 мм (ширина, высота, глубина), колосниковая решетка 250X180 мм, поддувальная и топочные дверцы 220X160 мм, прочистная дверца 150Х110 мм и задвижка 130X130 мм. В зависимости от того, куда подключают плиту, можно ставить две задвижки.

Пространство между стенкой и духовкой имеет важное значение. Его можно устраивать в плите любой конструкции, только удлиняя ее размеры на 40 — 50 мм, т. е. на ширину промежутка, оставив размеры каналов, указанные в порядовках без изменения.

Первый ряд кладки выполняют размером 840X500 мм так, как показано в порядовке.

Второй ряд кладут аналогично, но с перекрытием среднего канала целым кирпичом, чтобы в дальнейшем обеспечить лучшую перевязку швов кладки.

Третий ряд кладки несколько больших размеров, чем второй, — 940X550 мм, с напуском над предыдущим рядом во все стороны на 50 мм.

Четвертый ряд выкладывают согласно порядовке. Средний кирпич стесывают, чтобы расширить выход канала к дымоходу. На рисунке (разрез В — В) и порядовке этот кирпич заштрихован, а выход газа показан стрелкой.

Пятый ряд кладут с установкой дверец для чистки и поддувала с закладкой отверстия кирпичом так, чтобы при необходимости его можно было свободно вынуть. В этом же ряду внутрь канала выпускают кирпич, который необходим как основание для установки духовки и кладки стенки в виде столбика для образования в дальнейшем вертикального канала между духовкой и правой боковой стенкой. Направление газов при выходе из-под духовки в дымоход показано стрелками. Для лучшего прохождения газов края кирпича под духовкой скашивают — закругляют.

В шестом ряду канал, выходящий к дымоходу, перекрывают, а кладку ведут так же, как в пятом ряду.

В седьмом ряду устанавливают духовку от правой стенки с отступом 90 мм, а от левой перегородки — 40 мм. Поддувало перекрывают. Кладку ведут так, как показано на рисунке.

Восьмой ряд кладут согласно порядовке, с уменьшением отверстия над поддувалом.

Девятый ряд кладут, как показано, с установкой колосниковой решетки и топочной дверцы. В этом ряду заканчивают кладку перегородки между духовкой и топкой.

В десятом ряду перекрывают отверстие между перегородкой и духовкой и канал, расположенный между духовкой и задней стенкой. Остается открытым только канал с правой стороны.

Одиннадцатый ряд кладут, как показано. Кирпич, укладываемый на перегородку, стесывают со стороны топки или укладывают под углом, как показано в разрезе А — Л. Верх духовки смазывают глиняным раствором толщиной 10 — 15 мм, чтобы между духовкой и уложенной чугунной плитой было пространство или канал высотой 70 мм.
