Выдру, трубу и оголовок проще сделать из бетона на месте, изготовив для этого опалубку. Можно также отлить отдельные их части (они легче) и установить на растворе.
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ КОНСТРУКЦИИ И. Ф. ВОЛКОВА
Размеры печи, мм: длина — 1020, ширина — 890, высота — 2240. Работает на всех видах твердого топлива. Теплоотдача при одной топке в сутки — 2260 ккал/ч, при двух — 3400 ккал/ч. Обеспечивает теплом одну-две комнаты с одновременным приготовлением пищи на шесть человек.
Печь имеет варочную камеру с решеткой для сушки и вентиляционным отверстием для удаления пара и запахов, водогрейную коробку, духовой шкаф, самоварник, несколько чисток, топку с зольником (рис. 199).
Печь топят по-летнему и по-зимнему, регулируя движение горячих газов задвижками. При топке по-летнему горячие газы проходят под плитой, духовым шкафом и водогрейной коробкой, а затем выходят в трубу. При топке по-зимнему газы, дойдя до водогрейной коробки, попадают сначала в одну, затем в другую камеру, нагревают их и только после этого через задвижку выходят в трубу (см. разрезы А — А и Б — Б).
Для печи конструкции И. Ф. Волкова требуется: кирпич красный — 520 шт.; огнеупорный — 100 шт. (огнеупорный кирпич применяют для футеровки — облицовки, но его можно заменить обычным, однако это менее долговечно).

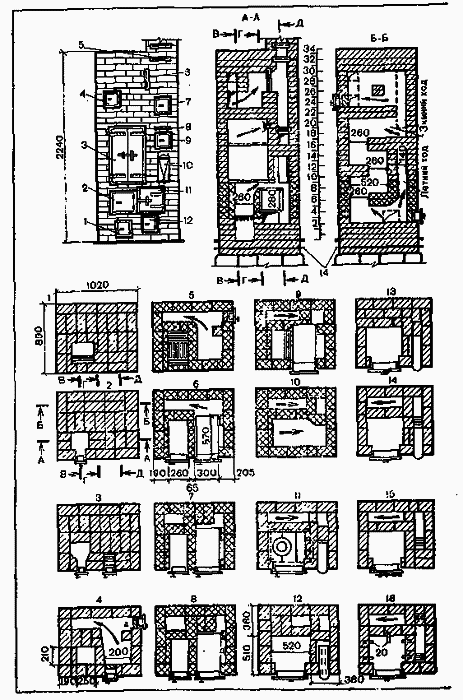

Рис. 199. Отопительно-варочная печь конструкции И. Ф. Волкова: 1-поддувало- 2 -топка; 3 — варочная камера; 4, 9, 12 - чистка; 5 - дымовая задвижка, закрывающая печь после топки; 6 — задвижка, открываемая зимой; 7 — самоварник, 8 — задвижка, открываемая летом; 10 — водогрейная коробка; и — духовка; и — металлическая сетка в рамке; 14 — гидроизоляция; 15 — замкнутая камера; 16 — канал для вентиляции камеры; 17 — чугунные плиты; 18 — вентиляционный канал с дверкой
Для кладки топливника и первого канала нужны: глина обычная 0,12 м3, огнеупорная — 0,05; песок — 0,10 м3. Кроме того, необходимы: топочная дверца 210X250 мм; пять дверц размером 130X130 мм для поддувала, чисток и самоварника; дверца для варочной камеры — 380X640 мм; три дымовые задвижки — 130X240 мм; решетка колосниковая — 252X250 мм; две составные плиты чугунные с конфоркой и одна глухая; духовой шкаф — 300X280X570 мм; водогрейная коробка — 150X280X380 мм.
Выложив прочный фундамент с гидроизоляцией, начинают класть собственно печь, тщательно соблюдая перевязку швов и порядок рядов.
Первый ряд — сплошной с углублением для зольника (рис. 199). Чтобы легче было удалять золу, кирпич стесывают в сторону зольника.
Второй ряд кладут, как показано на рисунке, с установкой дверцы зольника.
При кладке третьего ряда с правой стороны устанавливают дверцу чистки.
Четвертый ряд кладут с установкой дверцы для чистки с другой стороны печи и устройства зольниковой камеры.
Пятым рядом перекрывают одну чистку и в нем ставят колосниковую решетку.
На шестом ряду устанавливают топочную дверцу и духовой шкаф.
Седьмой и восьмой ряды перекрывают-длинный канал, образуя более короткий.
На девятом ряду стесывают верхнюю часть стенки духового шкафа и изменяют расположение каналов.
При кладке десятого ряда печи смазывают глиной верх духовки.
Перед закладкой одиннадцатого ряда перекрывают топливник плитой. В процессе кладки устанавливают водогрейную коробку и дверцу варочной камеры.
Четыре последующих ряда кладут по порядовкам, стесывают верх перегородки за водогрейной коробкой.
На шестнадцатом ряду укладывают пять кусков полосовой стали длиной 120 мм с выпуском внутрь камеры на 20 мм. На эти куски стали кладут решетку.
Семнадцатый ряд должен быть с уложенной решеткой и установленной чисткой.
Восемнадцатый ряд кладут, как предыдущий.
На девятнадцатом ряду ставят задвижку над плитой.
Двадцатый ряд перекрывают с внутренней стороны уголком, в сушильной камере ставят вытяжку.
Двадцать первый ряд перекрывают полосовой сталью для укладки кирпича, перекрывающего камеру.
Кладка двух последующих рядов одинакова, только в последнем из них ставят самоварник.
На двадцать четвертом и двадцать пятом рядах устанавливают чистки.
Двадцать шестой ряд кладут по порядовке.
В последующие три ряда заделывают (вертикально) задвижку зимнего хода.
Тридцатый и тридцать первый ряды кладут, как указано на рисунке, с заделкой (горизонтально) задвижки, закрывающей трубу.
Остальные ряды кладут по порядовкам.
ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ КОНСТРУКЦИИ К. Я. БУСЛАЕВА (ТИПА «ШВЕДКА»)
Размеры печи, мм: длина — 1160, ширина — 900, высота — 2100.
Работает печь на всех видах твердого топлива. Теплоотдача при двух топках в сутки — 4500 ккал/ч. Печь имеет топку с зольником, варочную камеру с вентиляционным каналом, духовой шкаф, самоварник, большую печурку для сушки различных продуктов и одежды и две маленькие печурки для хранения спичек, соли, ножей, вилок и др. (рис. 200).
Верхняя плоскость печи не доходит до потолка на 350 мм. Для кладки требуются: глина, песок, красный кирпич — 550 шт. (топливник и сильно нагревающиеся части можно выложить из огнеупорного кирпича). Кроме того, необходимы топочная (300X280 мм) и поддувальная (140X140 мм) дверцы, дверца варочной камеры размером 390X520 мм, колосниковая решетка — 300X252 мм, духовой шкаф — 600X400X350 мм, полудверка для вьюшки — 250ХНО мм, вьюшка с отверстием диаметром 220 мм, задвижка паровая — 180X140 мм, самоварник, плита с двумя конфорками — 965X560 мм или составные плиты нужного размера, полосовая сталь — 25X5X1200 мм и 50X5X2200 мм, угловая сталь 5X45X45X360 мм, лист кровельной стали, проволока и гвозди.
Печь — пятиканальная, имеет один ход, топят все время по-зимнему. Первую половину печи до одиннадцатого ряда кладут в 1/2 кирпича, а выше плиты (до двадцатого ряда) — в 1U кирпича. До начала кладки необходимо внимательно рассмотреть общий вид, разрезы печи, порядовки. Выложив прочный фундамент с гидроизоляцией, приступают к кладке печи.
Первый ряд — сплошной. С наружной стороны его кладут только целый кирпич, внутри можно половинки.
Второй ряд кладут, как первый, с установкой под топливником поддувальной дверцы.
Третий ряд кладут в полкирпича с оборудованием чистки А (рис. 200) размером 120X120 мм.
Четвертый ряд сначала кладут, как третий, с устройством зольниковой камеры 200X300 мм против поддувальной дверцы, затем кладут опоры для пода топливника из кирпичей на ребро с прозорами между ними для движения горячих газов (на рисунке показано стрелками). Опоры под духовку ставят так, чтобы они своими концами заходили под нее на 30 — 40 мм. В одном случае опорой является задняя стенка зольника Б, в другом — уложенный кусок кирпича, поставленный на ребро В.
Пятый ряд завершает под топки, в этом же ряду устанавливают колосниковую решетку, духовку (с перекрытием поддувальной дверцы) и топочную дверцу. Под топки к задней стенке поднимется на 20 — 30 мм выше топочной дверцы, а передняя часть топки опустится на 20 мм ниже. Духовку ставят на тонком слое раствора; она должна отстоять от правой стенки на 100 — 120 мм, что создает опускной канал длиной не менее 300 мм.
Шестой ряд кладут, как показано на рисунке 200. С левой стороны духовой шкаф облицовывают кирпичом на ребро. Нижнюю, заднюю и правую боковую стороны духовки рекомендуется усилить, закрыв их дополнительными стальными листами.

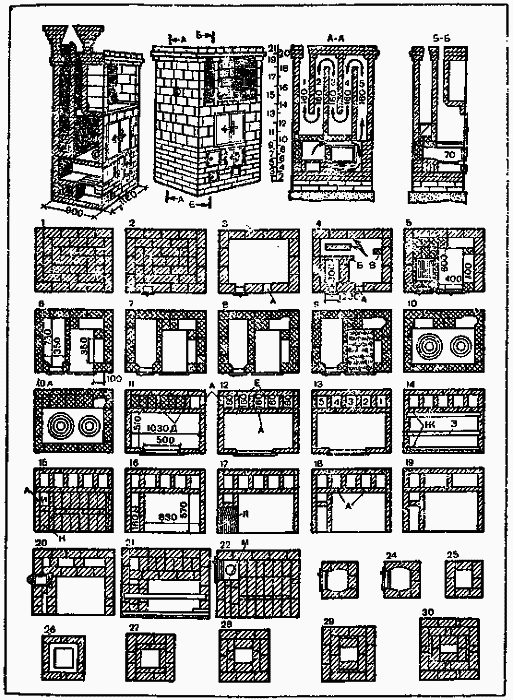

Рис. 200. Отопительно-варочная печь конструкции К. Я. Буслаева (типа «шведка»)
