Топливники и подобные им места лучше всего перекрывать кирпичными сводами толщиной не менее 1/2 кирпича, опирая их на пяты — косо стесанные площадки.

Свод с плотными швами следует класть по опалубке, которую настилают по изготовленным кружалам. Пяты для свода следует делать из тесанного по шаблону кирпича.

Кладка свода (рис. 190). До начала кладки из досок делают кружала и шаблоны. Затем сбивают деревянный щит или берут большой лист фанеры (картона). На них отмеряют ширину топливника, проведя две линии — АБ и ВГ. Вверху их соединяют прямой линией БГ. Делят эту линию пополам, ставят точку Д и от нее вверх отмеряют стрелу подъема свода. После этого отточки Д опускают вниз линию и находят точку Е, из которой можно провести кривую линию БГ, образующую арку (рис. 190,а).

На вычерченном таким образом своде (проще — форме кружала) расчерчивают ряды кладки свода с учетом швов для каждого кирпича (кирпичей должно быть нечетное число). Нечетный кирпич, располагающийся вверху, называется замковым, или замком, который закрепляет выложенный свод.

После тщательного расчерчивания свода все это переносят на доски и вырезают нужное количество кружал и шаблон пяты. Следует сделать и обратный шаблон пят для проверки им стесанных сторон кирпича (рис. 190, б, в, г, д).

Выложив стенки топливника или другого пространства в печи, приступают к кладке пят из стесанного кирпича; скосы проверяют обратным шаблоном. Выложив пяты, делают опалубку — ставят в топливнике на клинья стойки, регулируя их высоту, укладывают на них прогоны, а на прогоны — кружала, застилают их узкими тесинами, иногда слегка прикрепляемыми к кружалам (рис. 190, е).

Проверив правильность установки опалубки, приступают к кладке свода. Работу ведут одновременно с двух сторон (с пят), двигаясь к середине свода, тщательно соблюдая перевязку швов и стесывая по необходимости нижние части ребер кирпича. Средний, или замковый, ряд замыкает свод, поэтому в кладку его вставляют с усилием (заклинивают). Каждый выложенный ряд проверяют шнуром или линейкой, определяя правильность направленных швов как по длине свода, так и по высоте укладываемого кирпича. Готовый свод оставляют в опалубке несколько дней (чтобы окреп раствор), а затем опалубку снимают, предварительно вынув клинья (рис. 190, ж).

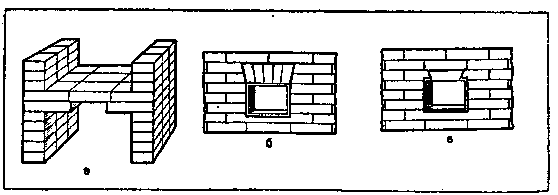

Рис, 191. Перекрытие небольших пролетов:

а — перекрытие путем выпуска кирпича; б — перекрытие в виде сводника; в — перекрытие из одного кирпича «в замок»

Своды можно выкладывать и без подтески кирпича, делая шов внизу как можно тоньше, а вверху толще. Для утолщения в верхние швы приходится вставлять кусочки кирпича и заделывать их густым глиняным раствором. Этот способ хорош, если разница в толщине между верхним и нижним швами не очень большая — не более 8 мм (например, внизу 2 мм, вверху — 10 мм) (рис. 190, з).

При недлинных сводах вместо опалубки можно поставить только два-три кружала, используя стойки и клинья.

Желательно ряды кладки пят закрепить стальной полоской или уголком, предохраняя их от возможного сдвигания сводом.

Топливники шириной до 420 мм можно перекрывать упрощенным треугольным сводом. Для этого свода в стенках печи также делают пяты, а чтобы они были более прочными, по ряду выложенных пят с наружной стороны укладывают стальные бруски или уголки, связывая их закрученной проволокой (жгутом). Проволока при этом не должна проходить через топливник, ее следует углубить в толщину (рис. 190,и).

Перекрытия небольших по ширине топливников и других пролетов показаны на рисунке 191.

Как видно, в одном случае (рис. 191, а) кирпич выпускают из боковых стенок при условии, что выше выпущенных рядов уложено дополнительно не менее четырех рядов кладки (без этих рядов выпущенное перекрытие может опрокинуться внутрь печи).

В другом случае (рис. 191, б) топочные и другие пролеты перекрывают перемычками, не имеющими подъема. При ширине отверстия больше длины кирпича (больше 250 мм) кладку ведут «в замок» (наподобие свода), стесывая кирпич. Если применяют ровный кирпич, обязательно устраивают пяту.

В третьем случае (рис. 191, в), при ширине пролета до 300 мм, перекрытие выполняют одним кирпичом плашмя, на выпущенные крайние кирпичи со стесанными углами.

Воздух и дымовые газы, охлаждаясь, становятся тяжелее, а нагреваясь — легче. 1 м3 воздуха (газа) при нормальном давлении и температуре +10° весит 1248 г. При нагревании выше +10° (в печи он нагревается до 100° и больше) газ становится еще легче, а при пониженной температуре (—10°) его вес увеличивается до 1342 г. За счет того, что воздух внутри помещения много тяжелее (холоднее) газов, нагретых в печи и дымовой трубе, создается так называемая тяга: тяжелый воздух давит на теплый (более легкий) и выталкивает его в трубу.

Сечение каналов труб в зависимости от теплоотдачи печей

Таблица 25

Наличие тяги в трубе устанавливают так. К открытой топочной дверце подносят листок тонкой папиросной бумаги или горящую спичку. Если бумажка или пламя отклонится в сторону топливника — тяга нормальная.

Чем глаже внутренние стенки трубы и дымовых каналов печи, тем сильнее.тяга. Вот почему внутренние поверхности каналов всегда швабрят, растирая шероховатости, оставленные глиной.

Тяга в печи зависит также от высоты дымовой трубы, которая должна быть не менее 5 м, считая от колосниковой решетки (или пода печи) до верха дымовой трубы.

По дымовой трубе проходят горячие газы, иногда с искрами, все это создает возможность пожара, особенно тогда, когда в кладке трубы окажутся трещины. Поэтому трубу следует класть особенно внимательно, полностью заполняя раствором швы, а после кладки обязательно побелить два раза известью или мелом. На белой трубе легче заметить трещины и выходящую из них копоть. Неисправную трубу следует немедленно отремонтировать. Осмотр трубы должен быть систематическим.

От сгораемых конструкций перекрытия трубу располагают, считая от ее внутренней поверхности (от «дыма»), на расстоянии 380 мм или 1 1/2 кирпича. Если есть возможность обить места прохождения трубы слоем асбеста или двумя слоями войлока, пропитанного в глиняном растворе, то это расстояние можно уменьшить до 250 мм, или до одного кирпича. Но мы все же рекомендуем и при обивке асбестом или войлоком расстояние в 380 мм сохранить (для большей безопасности).

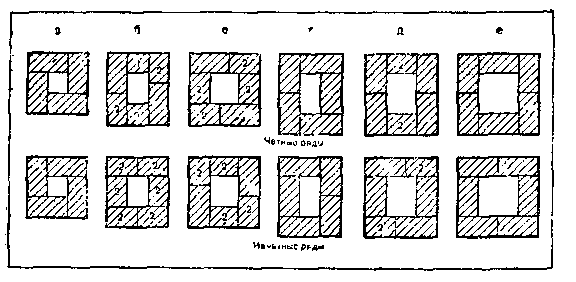

Рис. 192. Кладка труб с каналами разного сечения:

а — 13X13 см; б — 13X19 см; в — 19X19 см; г — 13X26 см; д — 19X26 см; е — 26X26 см;
