На поверхность кровельных листов наложен тончайший слой смазки, предохраняющий их от ржавления при транспортировке и хранении. Перед проолифкой эту смазку рекомендуется удалить тряпкой, смоченной в бензине, а затем протереть листы сухой тряпкой. Если снимать смазку тряпкой, не смоченной в бензине, то на листах останется тончайшая пленка, препятствующая хорошему сцеплению краски с поверхностью стали.

Чтобы нижняя сторона листа, уложенного на обрешетку, не ржавела, ее после проолифки рекомендуется окрасить масляной краской один раз (лучше два) и хорошо просушить.

Если сплошная обрешетка покрыта пергамином, то листы (из черной стали, и оцинкованной) не олифят, а покрывают масляно-смоляным лаком № 6, в который добавляют сухой сурик.

У проолифленных листов кровельной стали отгибают кромки для фальцёвого соединения. Такой лист называется картиной. Применяют его для рядового покрытия. Картины могут состоять из двух листов и более.

Для укладки стальной кровли необходимы следующие основные инструменты: два кровельных молотка — большой (ручник) и малый (подсекальник), киянка (деревянный молоток) и ручные кровельные ножницы. Желательно иметь большие ножницы, прикрепленные обычно к куску широкой толстой доски. Кроме основного инструмента, необходимы также зубило, пробойник, брусок стали квадратной формы (оправка) длиной 1700 мм, кусок уголковой стали такой же длины, верстак из толстых досок длиной не менее 2 и шириной 1 м, уложенных на козелки. Инструменты для работ с кровельной сталью показаны на рисунке 173. Стальную кровлю можно укладывать разными способами. Самый простой способ покрытия — листы стали прибивают к обрешетке гвоздями. Можно также прибить к обрешетке бруски, отогнуть кромки листов, уложить последние между брусками, пригнуть кромки к брускам и прибить их гвоздями.

Рис. 173. Инструменты для покрытия кровли сталью:

а-ручник; б - подсекальник; в - киянка; г - верстак; д, и - ножницы ручные и ножные; е — зубило; ж — пробойник; з — кернер

Но чаще всего листы кровельной стали соединяют друг с другом фальцевыми швами, которые могут быть лежачими (идущими по длине ската) и стоячими (идущими по высоте ската). Различают одинарные — более простые и менее надежные швы — и двойные — более сложные в изготовлении, но и более прочные. При таком способе лист к обрешетке крепят не гвоздями, а при помощи кляммеров — полосок кровельной стали длиной 150 — 180 и шириной 30 — 50 мм, один конец которых гвоздями прибивают к обрешетке, другой загибают за стоячий фальц.

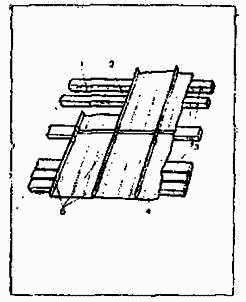

Рис. 174. Расположение рядов кровли при рядовом покрытии:

1 — лежащий фальц; 2 — стоячий фальц; 3 — обрешетка; 4 — листы свеса; 5 — кляммеры

Рис. 175. Заготовка листов и картин:

а. — заготовка листов; б — заготовка картин; в — заготовка листов для карнизного свеса

Рядовое покрытие (рис. 174) выполняют так. Листы кровельной стали соединяют друг с другом при помощи лежачих и стоячих фальцев. Лежачие фальцы делают по ширине листа, а стоячие — по его длине. Заготовленные листы располагают лежачими фальцами или по длине ската, или параллельно коньку. Эти фальцы должны быть сделаны так, чтобы на них не задерживалась вода, стекающая по кровле. Стоячие фальцы, придающие кровле жесткость, располагают по высоте ската, т. е. от свеса к коньку.

Картины можно класть по одной, но удобнее работать с заготовками, состоящими из двух или более листов (рис. 175).

При заготовке стальной кровли на ту сторону верстака, к которой прибит стальной уголок, кладут лист широкой его стороной, причем так, чтобы его кромка свешивалась на 10 мм. Нанося удары киянкой по углам листа, делают так называемые маячные отгибы, препятствующие смещению листа. Затем по риске загибают всю кромку, перевертывают лист, чтобы загнутая кромка была сверху, и пригибают ее ударами киянки к листу до образования зазора в 5 мм. Точно так же загибают вторую кромку листа, но в противоположную сторону по отношению к первой.

Кромки для стоячих фальцев загибают по длинной стороне листа только после того, как загнуты лежачие фальцы. Кромки загибают с двух сторон под прямым углом и в одном направлении. С левой стороны их загибают на высоту 20 — 25 мм, а с правой — на 40 — 50 мм, добиваясь, чтобы они не доходили до лежачих фальцев на 100 мм. Это предупреждает смятие загнутых лежачих фальцев и обеспечивает свободное зацепление отдельных картин или заготовок из них (рис. 175,а).

При укладке отдельных картин, или заготовок, лежачие фальцы следует располагать так, чтобы фальц второй картины был сверху.

Рис. 176. Крепление кляммеры:

с — обычным способом; б — улучшенным способом; 1 — кляммеры; 2 — обрешетка

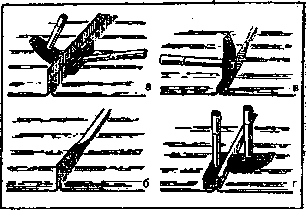

Рис. 177. Загибание стоячих фальцев (последовательность выполнения показана буквами)

Соединив фальцы, их уплотняют (сбивают или сплющивают), в результате чего образуется замок (рис. 175,6). Заготовка листов для карнизного свеса показана на рисунке 175,6.

При рядовом покрытии заготовки поднимают на крышу и укладывают их рядами от конька к свесу. Затем картины свеса соединяют замком с первыми картинами рядового покрытия. При соединении в замок фальцы желательно предварительно промазать замазкой. Уплотнять фальцы можно на обрешетке, но лучше, когда под них подкладывают стальную полоску длиной 900 — 1000 мм, шириной 50 — 60 мм, толщиной 4 — 5 мм. Собрав из картин (заготовок) полосу от конька до свеса и уплотнив фальцы, в местах соединения картин поднимают ранее отогнутые гребни стоячих фальцев. Затем полосу укладывают на место, причем так, чтобы она нависала над карнизом и обрешеткой по скату на 70 — 100 мм. После этого берут проолифленную или прокрашенную кляммеру, отгибают на одном ее конце под прямым углом лапку длиной 20 — 30 мм, приставляют кляммеру плоской стороной к стоячему фальцу, а лапкой — к обрешетке и крепят кровельным гвоздем, вбивая его сверху лапки. Располагают кляммеры одну от другой на расстоянии 500 — 700 мм (рис. 176). Лапка кляммеры в дальнейшем закрывается листом кровли (рис. 176, а). Такое крепление довольно просто, но имеет тот недостаток, что при нем ржавеют и гвозди, и кровельная сталь. К тому же, если обрешетка сделана из недостаточно сухого материала, то при его рассыхании гвозди могут легко выниматься, а кровля подниматься (особенно при ветреной погоде). В этом случае гвозди нужно забивать в обрешетку под некоторым углом, а шляпку закрашивать густой масляной краской, замазывать замазкой или закрывать закрашенным с двух сторон куском картона. Лучше, когда кляммеру к обрешетке крепят не сверху, а сбоку, а оставшийся конец повертывают вокруг оси на 90°. В этом случае плоскость кляммеры приходится прямо в шов (рис. 176,6).

Вторую полосу приставляют к первой так, чтобы край ее с отогнутой малой кромкой примыкал к высокой кромке первой полосы. Желательно, чтобы лежачие фальцы находились не на одном уровне (один против другого), а были сдвинуты на 15 мм. Это обеспечивает более легкое и удобное загибание стоячих фальцев (гребней).

При совпадении лежачих фальцев труднее загнуть стоячие; кроме того, образуются толстые места, что приводит иногда к разрыву кромок.

Правильно уложенную вторую полосу плотно присоединяют к первой. Затем в местах установки кляммер следует загнуть высокие кромки на низкие на длину 100 — 150 мм. Скрепляя полосы, их надо как можно плотнее прижать к обрешетке, чтобы при ветре листы не поднимались и не гремели.
