Для усиления плиты над каждой балкой на сетку плиты нужно укладывать вторую дополнительную сетку. Для крайних балок рабочая арматура этой сетки по расчету должна быть длиннее и толще, для средних — короче и тоньше. Мы же для удобства имеем в виду одинаковую арматуру. Например, рабочую арматуру берут длиной 1000 мм и диаметром 8 мм из расчета три стержня на погонный метр (см. N° 11).

Рабочие стержни кладут поперек балки на расстоянии 330 мм один от другого, а на них стелют пять прутков распределительной арматуры длиной 6240 мм. Один из распределительных прутков кладут посередине рабочих, а остальные — с двух сторон на равном расстоянии один от другого. Сетку сваривают, кладут на каркас балки так, чтобы средний пруток распределительной арматуры приходился на середину балки. Чтобы сетка не смещалась в сторону при бетонировании, ее привязывают или приваривают.

Каркас К-2 для чердачного перекрытия готовят аналогичным образом. Если каркас сделан, то на его нижние прутки укладывают рабочие стержни сетки, на них — распределительные, и все это сваривают. Можно сначала изготовить сетку, уложить ее на нижние стержни и только после этого приваривать вертикальные стержни каркаса балки.

Для надподвального перекрытия необходимо 500 кг арматуры из стали марки 3 и 3,5 м3, бетона марки 150 кг/см2 (чем выше марка бетона, тем прочнее перекрытие). Гравий (щебень) должен быть не крупнее 20 мм. Такое же количество материала требуется и для второго перекрытия. Для укладки бетона готовят прочную опалубку на стойках с днищем и боковыми стенками (днище берут из досок толщиной 4 — 5 см, боковые стенки — 2,5 — 3 см), и скрепляют их между собой толстыми досками.

Опалубку под плиту делают из более тонких досок (теса), укладывая их на частые прогоны.

И та и другая опалубка должны быть строго горизонтальными. В опалубку на заранее изготовленные и уложенные через 500 — 1000 мм друг от друга бетонные плитки 50X50X20 мм или куски арматуры диаметром 20 мм, расположенные в шахматном порядке, устанавливают сварной каркас. Опалубку балки с уложенным каркасом заполняют бетоном, плотно трамбуют его и приступают к бетонированию плиты. Если за один день нельзя приготовить и уложить бетон на все перекрытие, работы ведут на отдельных участках, но так, чтобы по обеим сторонам балки была уложена полоса бетона шириной 400 — 500 мм, считая от оси балки (на таком расстоянии от балки должен стыковаться бетон).

Рис. 141. Разрез гнутого каркаса балки по длине

Рис. 142. Разрез гнутого каркаса двух балок по толщине

Очень важно обеспечить хорошее сцепление бетона в местах стыка. Поэтому если следующий участок бетонируют через 1 — 2 ч, то на ранее уложенную полосу можно класть свежую порцию бетона. Если же прошло 5 — 6 что кромку ранее уложенной полосы надо полить цементным молоком и только после этого положить свежую порцию бетона.

При бетонировании чердачного перекрытия можно с двух сторон каркаса балки уложить бетон полосами по 400 — 500 мм (считая от оси балки) или шириной 1000 мм и толщиной 60 мм, быстро поставить боковые стенки опалубки балки, прочно укрепить их и тут же начать бетонировать балку. Опалубку балки можно установить и заранее, подняв ее над уровнем опалубки плиты на 60 мм.

Рассмотрим вариант вязаного (гнутого) каркаса. Продольный разрез балки из гнутой арматуры приведен на рисунке 141. Каркас ее должен быть таким же, как для балки с плитой вверху и внизу. Количество стержней также одинаковое, но диаметр их разный (для балки с плитой вверху нижние стержни толще).

Общая высота балки с плитой — 400 мм, толщина плиты — 70 мм. Каркас балки состоит из двух верхних прямых, двух нижних прямых и двух изогнутых стержней, которые на рисунке помечены номерами с указанием общей длины арматуры. Если нет арматуры нужной длины, то стержни приходится сваривать или связывать, накладывая концы друг на друга на нужную длину (см. рис. 141). У каждого стержня концы анкеруют, т. е. загибают полукруглые, прямые или под косым углом крюки. При загибе полукруглых крюков длину арматуры увеличивают для одного крюка на 6 — 7 диаметров, для двух — на 12 — 15.

Рис. 143. Разрез гнутого каркаса по длине

Анкеровка обеспечивает надежное сцепление арматуры с бетоном и устраняет ее скольжение внутри бетона. Для увеличения прочности сцепления арматуры с бетоном в 2 — 3 раза на стержнях нарезают резьбу, делают вмятины, бугры и т. д.

Арматуру гнут на специальных ручных станках, но можно и в тисках.

Изготовленные стержни укладывают на нужном расстоянии друг от друга и привязывают к хомутам из 8-миллиметровой арматуры, которых на балке должно быть 21. Первые два хомута ставят на расстоянии 275 мм от концов арматуры, остальные — через 300 мм друг от друга.

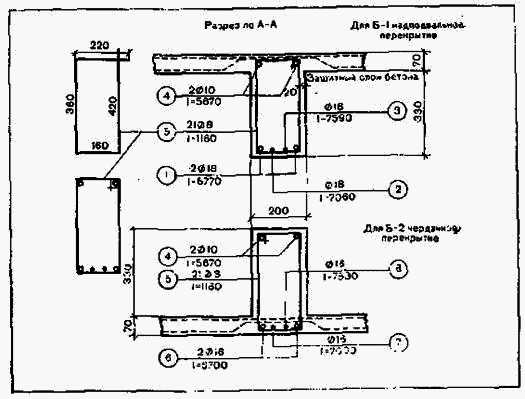

Разрез каркаса балки по линии а — а (толщине) показан на рисунке 142. Количество прутков арматуры для балок Б-1 и Б-2 одинаково. В надподвальном перекрытии часть прутков имеет больший диаметр.

Хомуты из арматуры диаметром 8 мм и длиной 1160 мм гнут так. Сначала загибают конец длиной 220 мм, затем — 360, 160 и 420 мм. Форма хомута говорит о том, что высота каркаса балки — 360 мм, а ширина — 160 мм. Концы хомутов на прямом верхнем стержне загибают, как показано на рисунке 142. Собирают каркас балки в следующей последовательности. Загнутые стержни привязывают к двум крайним хомутам; остальные хомуты раскладывают на расстоянии друг от друга 300 мм, и вяжут их с каждым стержнем. Каркас кладут на место, подкладывают под него бетонные плитки или куски арматуры.

Уложив каркас балки, приступают к изготовлению рабочих стержней № 9, 10, 11, 12, 13 и 14 (рис. 143), которыми армируют плиту. Прежде всего на концах стержней делают прямые отгибы длиной 55 мм или косые длиной 40 мм.

Над длинными стержнями по балкам кладут короткие, повышающие жесткость каркаса плиты. Одни стержни кладут так, чтобы они стыковались по центру каркаса балки, другие, чтобы они пререкрывали балку. Рабочий каркас кладут на каркас балки с расстоянием между стержнями в 160 — 170 мм, или из расчета три стержня на 1 пог. м. Стержни своими концами могут располагаться на каркасе балки вплотную друг к другу или на некотором расстоянии один от другого, т. е. вразбежку. Чтобы они не смещались при бетонировании, их крепят к каркасу балки.

На рабочие стержни кладут распределительные через 250 мм друг от друга из арматуры диаметром 6 мм.

Вязку делают в каждом пересечении рабочей и распределительной арматуры. Каркас плиты также кладут на плитки. Изготовление арматуры для плиты и ее укладка приведены на рисунке 143.

В процессе изготовления каркаса стальную арматуру приходится прямить и рубить на стержни различной длины, затем ей придают (сгибают) нужную форму. Из заготовленной арматуры быстрее изготовить каркас. Работу следует вести на опалубке, не поднимая каркас на высоту.

Перегородки могут быть межквартирными толщиной не менее 20 см и межкомнатными — толщиной не менее 10 см. И те и другие делают обычно из прочных малосгораемых, мало-, тепло- и звукопроводных материалов. Деревянные перегородки, как правило, оштукатуривают.

Между потолком и перегородкой обычно оставляют зазор на величину осадки (не менее 10 см), который заполняют паклей, смоченной в гипсовом растворе. Перегородки можно ставить и после окончательной осадки дома (примерно через год после его постройки). Перегородки должны опираться на балки (лаги), но ни в коем случае не на пол, подшивку или накат.

Перегородка опирается на балку (лагу), и с двух сторон ее закрепляют брусками, сечение которых обычно равно сечению половых досок, а бруски закрывают плинтусами (рис. 144).
