Чтобы засыпка не смещалась, по верху балок рекомендуется сделать разреженный дощатый настил, который прибивают гвоздями.

Около труб засыпка должна быть из несгораемого материала (мелкий шлак и т. п.). Перекрытия (особенно чердачные) лучше всего утеплять огнестойкими негниющими плитами. Их можно изготовить в формах нужных размеров и удобными (для переноса) массы. Объемная масса таких плит — 500 — 600 кг/м3, т. е. 1 м3 плиты толщиной в 1 см весит 5 — 6 кг. Готовые плиты сушат под навесом до тех пор, пока их влажность не снизится до 15 — 20%. Изготовляют плиты из разных материалов, части которых берут по объему: 1:4:0,3:2 — 2,5 (опилки : глиняное тесто : цемент : вода); 1:1,5:0,3:2 — 2,5 (опилки : известковое тесто : цемент : вода); 1:1,2:0,7:2,5 — 3 (опилки : опока : известковое тесто : вода).

При определении массы перекрытий необходимо учитывать массу балок, накатника и досок, засыпки или плит,

Бетон со вставленной внутри его стальной арматурой или каркасом называют железобетоном. Арматура нужна для усиления бетона и восприятия растягивающих, и сжимающих усилий. Железобетонное перекрытие — прочное, долговечное, несгораемое, но тяжелое. Применяют в каменных, кирпичных, бетонных и шлакобетонных зданиях.

На рисунке 137 показан план перекрытия с двумя разрезами по I — I и по II — II (все размеры даны в миллиметрах). По осям между балками расстояние составляет 2000 мм. В надподвальном перекрытии плита, наложенная на балки, создает гладкий пол, а в чердачном перекрытии — гладкий потолок. Каркас может быть сварным или вязаным. Сварной каркас проще, его изготовляют из прямых стержней, скрепленных между собой газовой или электрической сваркой. Вязаный каркас сложнее, его собирают из предварительно согнутых стержней, которые скрепляют между собой мягкой вязальной проволокой толщиной от 0,8 до 2 мм. В нашем примере диаметр и форма арматуры строго рассчитаны и не должны быть изменены. Для облегчения чтения чертежа мы в некоторых узлах перекрытия отошли от расчетных данных, вводя 8-миллиметровую, а не 6-миллиметровую арматуру.

Рассматриваемое перекрытие состоит из балок и плиты. Высота балки вместе с плитой — 400 мм, ширина — 200 мм. Толщина плиты для сварного каркаса — 60 мм, для гнутого — 70 мм. Концы балки опираются на стены на глубину 300 мм, плита — -на 120 мм.

Рис. 137. План железобетонного перекрытия

В кирпичных и каменных стенах под балки кладут бетонные подкладки размером 300X250X120 мм, в шлакобетонных стенах — 300X400X120 мм. Подкладки желательно делать с арматурной сеткой из проволоки диаметром 6 мм, расположив прутки через 75 — 100 мм. Еще лучше, если в каждой подкладке будут две сетки — одна вверху, другая внизу.

Во всех случаях арматуру укладывают так, чтобы ее обязательно закрывал защитный слой бетона толщиной не менее 20 мм.

В практике диаметр арматуры обозначают знаком 0. Цифра, стоящая после знака, указывает на диаметр арматуры в миллиметрах, цифра впереди — на количество необходимых для каркаса стержней. Чтобы легче было пользоваться чертежом, количество стержней и их диаметр подчеркивают линией; кружок с цифрой в середине указывает на номер стержней.

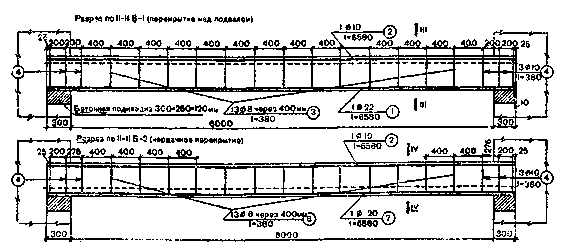

Рис. 138. Разрез сварных каркасов двух балок по длине

Под линией ставят латинскую букву 1 (эль), указывающую длину стержня.

Например, выражение

4020

16580 5 читают так: арматура номер 5 состоит из четырех стержней диаметром 20 мм и длиной 6580 мм.

Рассмотрим вариант сварного каркаса. Разрез двух балок по длине приведен на рисунке 138. Одна балка (Б-1) предназначена для перекрытия над подвалом с плитой вверху. Для нее изготовляют каркас К-1. Другая балка (Б-2) служит чердачным перекрытием с плитой внизу и для нее изготовляют каркас К-2.

Оба каркаса состоят из горизонтальных и вертикальных стержней.

Рассмотрим каркас К-1, разрезав балку Б-1 по линии II — II.

В разрезе видна только половина каркаса. Внизу он состоит из одного горизонтального стержня № 1 диаметром 22 мм и длиной 6580 мм, вверху — из одного горизонтального стержня номер 2 диаметром 10 мм и длиной 6580 мм.

Чтобы эти стержни удерживались на нужном расстоянии друг от друга и имели необходимую расчетную жесткость, к ним приваривают вертикальные стержни № 3 и 4. Под № 3 с каждого конца половины каркаса ставят по три стержня диаметром 10 мм и длиной 380 мм, с расстоянием между ними 200 мм. Средних стержней № 4 диаметром 8 мм и длиной 380 мм требуется 13 шт.; их ставят через 400 мм друг от друга.

Для каркаса К-1 нужны две половины (как бы лесенки), которые затем скрепляют распорками. На рисунке 138 в конце каркаса имеются цифры 10 и 25. Первая из них указывает на то, что крайние вертикальные стержни нужно приваривать на расстоянии 10 мм от концов горизонтальных стержней, а вторая — что вертикальные стержни должны находиться на 25 мм от стенки против балки.

Каркас К-2 изготовляют точно так же, только нижний горизонтальный стержень берут диаметром 20 мм, а вертикальные средние стержни — диаметром 6 мм. Их номера — 7 и 8.

Разрезы балок по линии III — III и IV — IV, т. е. по толщине, приведены на рисунке 139.

Каркас К-1 состоит из двух лесенок, скрепленных специально изготовленными распорками. Лесенки должны находиться на расстоянии 150 — 160 мм друг от друга, а каркас не доходить до стенок опалубки на 20 — 25 мм.

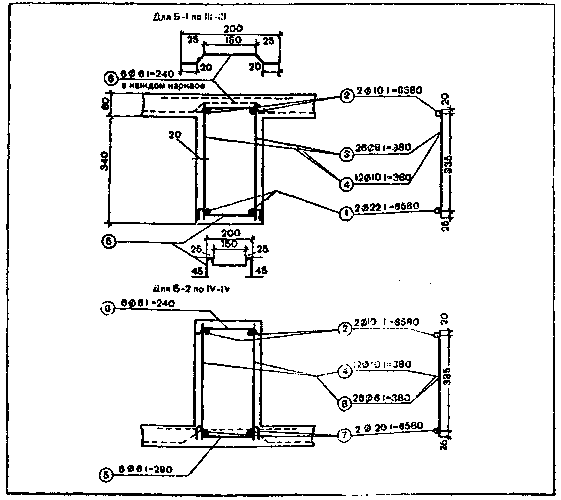

Рис. 139. Разрез сварного каркаса двух балок по толщине

Для изготовления каркаса на балку требуются: два стержня № 1; два стержня № 2; 26 стержней № 3; 12 стержней № 4; шесть верхних распорок № 6 и шесть нижних распорок № 5.

Распорки изготовляют из 6-миллиметровой арматуры; форма их указана на рисунке 139. Распорки удерживают каркас на нужном расстоянии от опалубки и не позволяют ему сдвигаться во время укладки и трамбования бетона. Ставят распорки на расстоянии 1200 мм друг от друга.

Вертикальные стержни № 3 и 4 приваривают к горизонтальным так, чтобы оси последних находились от концов вертикальных вверху на 20, а внизу на 25 мм.

Арматурную сетку для плиты кладут сверху каркаса балки (показана изогнутой пунктирной линией). Для усиления плиты на изгибающее усилие над изогнутой арматурной сеткой кладут дополнительную сетку рабочими стержнями поперек балки (показана прямой пунктирной линией).

Каркас К-2 для балки Б-2 с плитой внизу изготовляют аналогично, только некоторые стержни берут немного тоньше, чем в каркасе К-1.

Рис. 140. Разрезы перекрытий

Рассмотрим разрез перекрытия над подвалом по линии I — I (рис. 140). По расчету арматура плиты от стен до первых балок должна быть одного диаметра, а между балками — другого. Однако в нашем примере для удобства пользования арматура взята одного сечения, которое указано в первом пролете от стены до балки. Диаметр рабочей арматуры — 8 мм (см. № 9), распределительной — 6 мм (см. № 10). И той и другой арматуры берут из расчета шесть стержней на погонный метр, укладываемых через 160 мм по осям один от другого. Из арматуры сваривают каркасную сетку. Делают это так. Из рабочей арматуры нарезают стержни длиной 2650 мм и раскладывают их на расстоянии 160 мм по осям. На рабочую арматуру через такие же расстояния кладут стержни распределительной арматуры длиной 6240 мм. Стержни сваривают в сетку, которую укладывают в первом пролете по верхним стержням каркаса К-1, перекрывая его на 400 — 430 мм.

Вторую сетку укладывают так, чтобы концы ее рабочей арматуры перекрывали концы рабочей арматуры первой сетки не менее чем на 350 мм. Наложенные концы-стыки всех сеток сваривают друг с другом или связывают проволокой в пяти-шести местах. В последнем случае стыки следует удлинять до 500 мм. Стыкуют арматуру на расстоянии 400 — 500 мм от оси балки.
