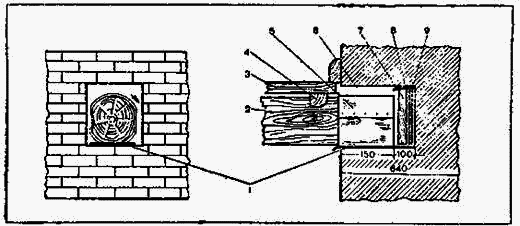

Рис. 131. Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной 2 1/2 кирпича:

1 — толь в один-два слоя; 2 — балка; 3 — пол; 4 — лага; 5 — конец балки; 6 — зазор 4 см; 7 — доска толщиной 2,5 см; 8 — толь; 9 — войлок в один слой

Рис. 132. Заделка концов деревянных балок междуэтажных перекрытий

Рис. 133. Заделка концов деревянных балок в чердачном перекрытии в стену толщиной в два кирпича: 1 — толь; 2 — засыпка; 3 — доска толщиной 25 мм; 4 — войлок в 3 слоя

Рис. 134. Устройство ригеля около труб:

а — общий вид стены и ригеля; б — способы крепления ригеля в балку; 1 — ригель; 2 — балки; 3 — ригели; 4 — балки

При заделке концов балок чердачного перекрытия в стенах толщиной в два кирпича особое внимание уделяют защите гнезд. Прежде всего в них устанавливают ящик из трех стенок, которые просмаливают и обивают войлоком (рис. 133).

Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода (рис. 134).

В кирпичных, каменных и подобных им зданиях между крайними балками и стеной должен быть зазор не менее чем в 50 мм, который заделывают рейкой. Между рейкой и балкой желательно проложить полоску толя или рубероида.

От правильно выполненного перекрытия зависит теплопроводность и звукопроводность дома.

Междуэтажные перекрытия состоят из балок, наката, образующего потолок, пола и засыпки. Для укладки наката к балкам прибивают так называемые «черепные» бруски сечением 4X4 или 5X5 см или выбирают в них «черепа» (шпунты). Пластины наката должны плотно примыкать друг к другу (лучше четвертями) и быть на одном уровне с нижней стороной балки, для чего их концы приходится подрезать. Если потолок не штукатурят, пластины строгают. Уложив накат, его покрывают слоем (2 — 3 см) глинопесчаной смазки или толя, причем так, чтобы он накрывал половину высоты балки. На высохшую смазку или толь насыпают рыхлую засыпку нужной толщины. Чтобы при мытье полов влага случайно не попадала на засыпку, сверху ее рекомендуется закрыть толем.

Рис. 135. Междуэтажное перекрытие по деревянным балкам (разрез):

1 — штукатурка; 2 — засыпка по смазке; 3 — балка; 4 — пол; 5 — лага; 6 — прокладка из толя или картона; 7 — накат; 8 — черепной брусок

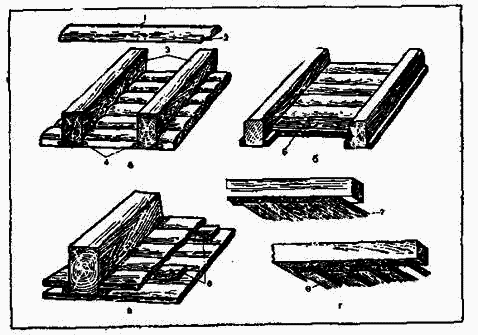

Рис. 136. Разновидности наката:

а — накат из пластин вподрезку; б — накат из дощатых щитов в два слоя; в — накат в два слоя с Л1гафрагмами; г — подшивка потолков тесом; 1 — пластина; 2 — подрезка; 3— балки; 4 — черепные бруски; 5 — накат из дощатых щитов в два слоя; 6 — диафрагмы; 7 — подшивка под штукатурку; 8 — подшивка вразбежку

После этого на часто уложенные балки стелют доски пола, а если балки положены редко, то на них кладут сначала лаги, изолируют двумя-тремя слоями толя или картона, настилают по ним пол, не забыв сделать вентиляционные отверстия (рис. 135). Разные способы настила наката приведены на рисунке 136.

Если из-за недостаточной толщины накат нельзя подрезать, его настилают не заподлицо с нижними сторонами балки, а на черепные бруски (балка будет несколько выступать).

Тонкие горбыли или доски укладывают на черепные бруски, а снизу балки подшивают тесом. Такая подшивка опасна в пожарном отношении, поэтому между подшивкой и накатом через 1 м ставят так называемые диафрагмы — бруски, равные толщине черепных брусков, которые снижают приток воздуха.

Если балки уложены часто, возможна подшивка из теса, который крепят гвоздями под углом, застилают его толем и засыпают сухой землей или шлаком.

Чердачные перекрытия выполняют в такой последовательности. Накат смазывают глинопесчаной смазкой или покрывают толем. Когда смазка высохнет, засыпают опилки, стружку, соломенную сечку, древесный лист, а сверху с противопожарной целью — мелкий шлак или сухую землю слоем 5 см (табл. 21).

Таблица 21

Толщина засыпки чердачного перекрытия в зависимости от наружной температуры воздуха в зимнее время и объемной массы материала
