При возведении стен соблюдают такие требования. Длина наружных продольных землебитных стен зависит от их толщины. При толщине 640 мм длина их не должна превышать 10 м, при толщине 510 мм — 8 м; ширина простенков — не менее 0,8 м. Окопные и дверные проемы располагают от углов не ближе 1,5 м.

При укладке грунтомассы стены армируют обычно лесенками (небольшие жерди, бруски), укладывая их примерно через каждые 250 — 300 мм по высоте. Внизу и вверху оконных проемов, а также по стене перед укладкой мауэрлатов подкладывают рубероид или толь. Концы деревянных перемычек закладывают в стены или простенки на глубину 250 — 500 мм, изолируя толем или рубероидом. Штукатурка с наружной стороны должна нависать над цоколем. В боковые стороны оконных и дверных проемов вставляют деревянные пробки, обернутые толем, для крепления к ним коробок. Разрез землебитной стены дан на рисунке 113.

При армировании лесенками из брусков или ошкуренных жердей толщиной от 30 до 60 мм продольные бруски располагают по ширине стен (лучше их стыковать вразбежку), а поперечные — через 300 — 1000 мм. Продольные бруски скрепляют между собой планками на гвоздях или проволокой, а поперечные — гвоздями.

Сначала в стену укладывают продольные бруски, временно скрепляют их, засыпают между ними грунт, утрамбовывают на уровне с брусками, а затем прибивают поперечные бруски, сняв временные. Такая последовательность необходима потому, что подбить грунт под ранее прибитые поперечные бруски практически невозможно.

Стены можно армировать также проволокой, натянутой на вбитые нагели, соломой и т. д. Способы армирования землебитных стен приведены на рисунке 114.

Уплотняют грунт стен трамбовками разной формы, размера и массы; узкие деревянные трамбовки рекомендуется оковать сталью (рис. 115).

Слой грунтомассы толщиной 80 — 120 мм укладывают в прочную опалубку из 4 — 5-сантиметровых досок и трамбуют так, чтобы он уменьшился в объеме примерно в 2 раза и трамбовка отскакивала от него. Трамбовать надо сначала около опалубки, постепенно переходя к середине стены.

Укладывать и трамбовать массу лучше всего по всему периметру стен. Если нельзя добиться, чтобы слои массы были одинаковой толщины, то стены выкладывают отдельными участками в несколько слоев. Ряды в углах стен следует перевязать с соответствующей армировкой. Для утепления углов внутри помещений рекомендуется делать фаски (утолщения), ширина которых равняется толщине стены (рис. 116).

Чтобы обеспечить прочное сцепление слоев друг с другом, поверхность ранее утрамбованного слоя царапают специально изготовленной гвоздевой щеткой. Еще более надежное сцепление обеспечивается, если верх ранее уложенного слоя разрыхлить и полить тонким слоем известкового раствора.

Оконные и дверные проемы в землебитных стенах делают без четвертей, укладывая в каждую боковую сторону по три-четыре деревянные пробки размером с кирпич, к которым впоследствии крепят коробки. Древесина пробок должна быть сухой, просмоленной битумом или обернута толем. Во время набивки стен в проемы устанавливают временные коробки с распорками и подкосами, над которыми предусматривается свободный запас в V25 высоты оконного или дверного проема (на осадку стен).

Между боковыми сторонами коробок и проемов также должен быть запас шириной в 1 см с каждой стороны, необходимый для оконопачивания. По низу оконных и дверных проемов кладут один или два слоя толя (рубероида), причем так, чтобы концы изоляционного материала заходили под простенки не менее чем на 15 см.

Рис. 113. Разрез землебитной стены:

1, 9 — толь; 2 — пробки; 3 — перемычка; 4 — толь под мауэрлатом; 5 — мауэрлат; 6 — веревка; 7 — стропила; 8 — кобылки; 10 — лесенки; 11 — штукатурка; 12 — отмостка

Рис. 114. Способы армирования землебитных стен:

а — укладка связей каркаса из проволоки или сучьев; б — укладка связей в углах и примыкающих стенах; в — укладка каркаса в виде лесенки; 1, 6 — нагели; 2 — фаска; 3, 5 — проволока; 4 — сучья; 7 — жерди; 8 — толщина стены; 9 — крепление проволокой; 10 — планка

Рис. 115. Трамбовки

Перемычки укладывают над оконными или дверными проемами из досок (брусков) или пластин толщиной 10 — 12 см. Среднюю доску или пластину кладут для связи по всей длине стены, концы остальных связей и перемычек закладывают на простенки для окон на глубину не менее 25 см, а над воротами — 50 см.

Толщина перемычек расчетная. При частом расположении оконных проемов для большей устойчивости стен перемычки укладывают по всему периметру здания, полностью обертывают их изоляционными материалами или покрывают битумом.

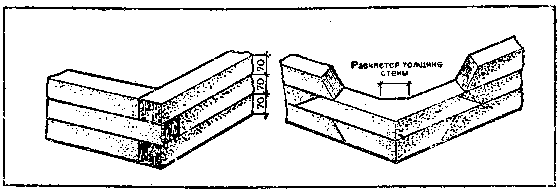

Рис. 116. Перевязка рядов в углах стен

Под балки перекрытия делают разгрузочную подбалочную связь или по всему периметру стены кладут пластины шириной не менее 16 см и толщиной 10 см. Отдельные части скрепляют врубками (скобами), покрывают битумной мастикой или обертывают толем (рубероидом); иногда балки укладывают на мауэрлат.

Гнезда делают, устанавливая на подкладку так называемые закладные клинья, обернутые толем. После набивки грунта клинья вынимают, а толь удаляют. В оставленные сквозные отверстия вставляют просмоленные или обернутые толем концы балок. Заделывают их наглухо, утепляя гнезда мхом или паклей. Торцы не смолят, а закрывают дощатыми щитами. Вместо гнезд можно устанавливать промасленные дощатые ящики на 4 — 6 см больше ширины, высоты и длины концов балок. В этом случае балки кладут на подкладки, надевают на концы балок ящики и продолжают дальнейшее возведение стен.

Концы балок должны заходить в стену не менее чем на 25 см, а лучше — на 3/4 толщины стены. Для прочности балки скрепляют с подкладками нагелями или врубают сковороднем («ласточкиным хвостом»).

Рис. 117. Конструкция верха стен:

а — укладка балок на мауэрлат; 6 — укладка потолочной балки на подкладку; 1, 7 — толь| 2 — стропила; 3, 9 — балки; 4, 6 — мауэрлат; 5 — толь по дощатой перемычке; в — скрутка; 10 — подкладка

Стропила делают безраспорными, тогда они передают на мауэрлат, а он на стены только вертикальную нагрузку. Для изготовления мауэрлата лучше применять сухие окантованные бревна или толстые пластины. Покрытые битумом или обернутые изоляционными материалами бревна кладут на хорошо выровненное основание стен. Отдельные части соединяют врубками, которые не должны находиться над проемами.

Конструкция верха стен показана на рисунке 117. Чтобы предохранить стены от размывания, верх их накрывают толем или рубероидом.

Оконные и дверные коробки устанавливают только после осадки стен (через четыре-пять месяцев). Предварительно их смолят или закрывают толем. Подоконники должны иметь свес в ту или другую сторону не менее чем на 50 мм. Снаружи можно устроить слив.

Если делают фронтоны, то они могут быть монолитными или из землебитного кирпича; толщина их — не более 400 мм. Штукатурят стены не ранее чем через год после их возведения.

Стены из землебитных блоков. Такие блоки готовят в специальных формах самого различного размера. Управление Булаевстрой Северо-Казахстанской области возводит постройки из грунтоблоков, в состав которых входят: глина — 67%, песок — 25, цемент — 8% по объему.

Измельченную глину просеивают на сите с ячейками 3X3 или 5X5 мм. Отмеренные части глины и песка перемешивают, цемент разбавляют водой, поливают им смесь глины и песка до получения густой массы, которую тщательно перемешивают. Смазанные цементным молоком формы заполняют массой, хорошо уплотняют ее и снимают формы. Через два-три дня блоки твердеют; после полного схватывания прочность их достигает 45 кг/см2.
