Люфт-клозет (рис. 13) — это теплая, внутридомовая уборная, с плотно закрытым выгребом и обогреваемая вентиляционным люфт-каналом, устроенным рядом с дымоходом кухонной плиты. При центральном отоплении люфт-канал обогревают небольшим нагревательным прибором, установленным в вертикальной (расширенной) части канала. Металл в люфт-канале быстро ржавеет, поэтому прибор и трубы следует ежегодно красить.

Канал делают сечением 130X130 мм, длиной не более 4 м с уклоном в сторону выгреба. Он может иметь не более двух плавно закругляющихся поворотов. Только правильно устроенный канал обеспечивает нормальный обмен воздуха при открытой крышке приемной воронки. Чтобы работа вентиляции не нарушалась, запрещается делать дополнительные вентиляционные каналы из выгреба.

Воздух из уборной направляется через сточную трубу в выгреб, а оттуда, через обогреваемый канал, — в атмосферу. В результате неприятные запахи не распространяются по помещению. Канал выводят выше трубы на 500 мм с установкой на нем дефлектора, усиливающего тягу. Люфт-клозет располагают обычно у наружной торцевой стены здания, с теневой стороны.

В полу (перекрытии) люфт-клозета ставят сточную трубу из чугуна (стали, керамики, бетона, асбестобетона) диаметром 150 мм так, чтобы ее нижний конец опускался не менее чем на 300 мм за нижнюю грань вентиляционного канала. Сточную трубу прочно закрепляют в перекрытии, тщательно заделывают и изолируют швы. Затем над ней (на высоте 420 — 450 мм от уровня пола) ставят фаянсовую или чугунную воронку, которая должна иметь откидное сиденье с закрывающейся крышкой. Воронка может быть и деревянной, в этом случае ее хорошо грунтуют, красят 2 — 3 раза масляной краской, а затем эмалью (можно применять и нитрокраску).

Выгребную яму делают из расчета не менее 0,5 м3 объема на человека. Средние ее размеры: длина — 2,5 — 3 м; ширина — 0,8 — 1; высота — 1,5 м.

Стены выгребной ямы делают из бетона, камня или кирпича, затем их штукатурят цементным раствором, железнят, а иногда покрывают битумной мастикой. Деревянные стены должны быть плотными, хорошо проконопаченными, покрытыми 2 раза битумом. Стены с наружной стороны изолируют жирной глиной слоем 250 — 300 мм, тщательно ее уплотняя.

Дно выгребной ямы делают с уклоном в сторону люка. Затем на дно кладут слой жирной глины (250 — 300 мм), а сверху настилают доски или бетонируют.

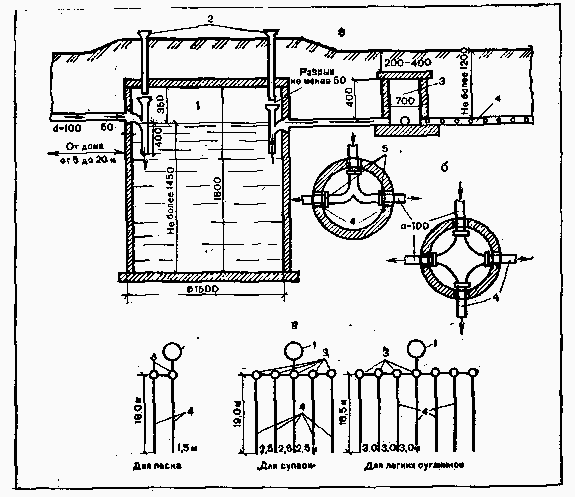

Рис. 14. Устройство местной канализации (размеры в м и мм):

а — схема; б — распределительные колодцы для различного расположения дренажных труб; в — схема полей подземной фильтрации из двух, пяти и семи дрен; 1 — септик; 2 — прочистка; 3 — распределительный колодец; 4 — дренажные трубы; 5 — деревянный шибер

Стены перекрытия могут быть из бетонных плит или деревянных накатов с устройством люка 0,7X8 м. Все щели стен тщательно конопатят и промазывают битумом, затем стены изолируют слоем мягкой глины (300 мм) и сверху засыпают землей.

Люк для очистки должен иметь две плотно закрывающиеся крышки: одну — на уровне земли, другую — над перекрытием. Пространство между крышками засыпают сухим торфом, опилками, землей или другими утепляющими материалами. Очищают выгреб в зависимости от его наполнения.

Рассмотрим устройство канализации для дома с уборной и ванной, в котором живет семья из девяти человек.

Эта канализация построена по так называемому почвенному принципу очистки фекальных вод. Суть ее состоит в том, что сначала сточные воды из домового стояка поступают в дворовый трубопровод, затем — в септик (колодец) объемом 2,5 м3, рассчитанный на удаление осадков 2 раза в год, в котором они осветляются и через дренажную сеть уходят в почву (рис. 14,а).

Септик от дома располагают на расстоянии 5 — 20 м, а дренажную сеть — на таком расстоянии от дома, чтобы сточная вода не могла размыть грунт под фундаментом и не затопила подвальное помещение или погреб. Дренажи должны быть ниже мест водозабора питьевой воды по течению грунтовых вод. На суглинистых почвах септик должен находиться не ближе 20 м от водозабора, дренажная сеть — не ближе 30 м, а на песчаных и супесчаных грунтах — не ближе 50 м.

Трубу для стока фекальных и других вод из септика закладывают на глубину 1,2 м, чтобы исключить возможность замерзания воды и разрыва труб. В последнем случае трубы утепляют шлаком.

Септики можно делать из камня, кирпича, бетона или железобетона. Внутренние поверхности каменного (кирпичного) септика штукатурят цементным раствором с последующим железнением, а дно покрывают бетоном. С наружной стороны септик хорошо изолируют, укладывая под дно и по стенкам слой жирной глины не менее 200 мм для бетонных и железобетонных и не менее 300 мм — для каменных и кирпичных. Перекрытие септика может быть из железобетонных плит или деревянных просмоленных щитов, покрываемых сверху толем, рубероидом и засыпанных землей слоем 150 — 500 мм, в зависимости от местных климатических условий. Лучшая форма септика — круглая. Толщина кирпичных (каменных) стен — не менее 250 мм.

Лоток трубы от домового стояка должен быть выше лотка трубы, по которой вода стекает из септика в распределительный колодец, не менее чем на 50 мм. Вода поступает в септик и выходит из него через тройники диаметром 100 мм, которые устанавливают на подводящих и отводящих трубах. Верхние концы тройников остаются открытыми, и над ними оборудуют прочистки — трубы такого же сечения, причем так, чтобы разрыв между ними составлял не менее 50 мм. Нижние концы тройников с присоединенными к ним трубами должны быть такой длины, чтобы они были на 400 мм ниже расчетного уровня воды в септике.

Септики подземной фильтрации вентилируются через стояк внутренней канализации дома, который выводят выше кровли.

Водоотводящие линии от дома до септика и от последнего до ближайшего распределительного колодца выполняют из чугунных, асбестоцементных (диаметром 100 мм),, керамических (диаметром 125 — 150 мм) труб. Укладывают их с уклоном не менее 5 мм на погонный метр.

Распределительные колодцы с внутренним диаметром 400 мм следует сделать круглой формы из кирпича толщиной 250 мм, а диаметром 700 мм — из бетона; в последнем случае толщина стенок 150 — 200 мм, а высота, считая от верха трубы, должна составлять 400 мм. Снаружи такие колодцы изолируют глиной, кирпичные внутри штукатурят и железнят. Затем их закрывают железобетонной или деревянной просмоленной крышкой, на которую кладут толь или рубероид, и засыпают землей слоем 200 — 400 мм. В зависимости от направления стоков колодцы устраивают с односторонним, двусторонним или трехсторонним отводом (рис, 14,6). Для выключения, дренажных труб регулирования подачи воды или ремонта в колодце устанавливают деревянные задвижки.-шиберы.

Внутри колодца трубы переходят в открытые бетонные лотки высотой, равной диаметру наибольшей трубы. Дно их должно быть на уровне лотка труб. В песчаном грунте дренажную сеть от распределительного колодца укладывают с уклоном от 1 до, 3 мм на погонный метр, а в супесях и легких суглинках — горизонтально. Длина каждой дрены (ветви) не должна превышать 20 м. Трубы берут гончарные обычные, дырчатые или асбесто-цементные диаметром 75 мм, а также керамические диаметром 125 — 150 мм. Можно использовать и бетонные собственного производства диаметром 150 мм.

Оборудуя дрены, необходимо соблюдать следующие условия, Обычные гончарные трубы кладут с зазорами между трубами в , 15 мм, перекрывая вверху стыки неразмокающим и нержавеющим листовым материалом или устраивая бетонные накладки. Если дрены из асбестоцементных труб, то в нижней половине трубы на глубину около половины ее диаметра через каждые 1000 мм; делают пропилы шириной 15 мм. Зазоры и пропилы необходимы для равномерного протекания стока в почву. Независимо от материала труб дну траншеи придают трапецеидальную форму, засыпают щебнем или гравием крупностью от 15 до 25 мм слоем не менее 100 мм, придают этому слою нужный уклон, укладывают на него трубы и засыпают с боков и над трубами слой гравия или щебня не менее 50 мм, а затем вынутый грунт. Вообще, чем толще слой гравия (щебня), тем лучше.
