Junkers Ju 88 - Страница 8

Первые переделанные из бомбардировщиков разведчики встали в строй в 1940 году.

В 1940 году немецкие самолетостроители выпустили 330 разведчиков Ju 88D. Разведывательное оборудование состояло из фотокамер Robot Rb 70/30 или Rb 50/ 30, предназначенных для съемок с больших высот и камеры Rb 20/30, которую использовали для фотографирования с низких высот.

Разные модификации Ju 88D незначительно отличались друг от друга по способу установки фотооборудования. На Ju 88D- 0 и ранних Ju 88D-1 объективы фотокамер выступали за обводы корпуса и были закрыты противобликовой системой. На самолетах Ju 88D-2 и Ju 88D-4 объективы за обводы фюзеляжа не выступали.

В середине 1940 года завод Юнкерса в Дессау изготовил пробную серию самолетов-разведчиков Ju 88D-0. Через несколько недель начался выпуск серии Ju 88D-2. Обе версии были созданы на базе Ju 88А-5. На самолеты Ju 88D-0 ставили моторы Jumo 211В-1, а на Ju 88D-2 – моторы Jumo 211G-1 или 211Н-1. На бомбодержателях под крыльями были подвешены дополнительные сбрасываемые топливные баки общей емкостью 300 литров. Первыми новые разведчики Ju 88D-0 получили l.(F)/122, а Ju 88D-2 – l.(F)/123.

Лейтенант Дитер Лукеш (справа) все войну летал на Ju-88, дослужившись до гауптмана. Снимок сделан в конце войны. Лейтенант Лукеш бомбил Крудзяй 22 июля 1941 г.

Такую картину наблюдали сквозь бомбардировочные прицелы пилоты многих Ju-88 в начальный период операции Барбаросса – ряды советских самолетов на аэродромах. Здесь на летном поле аэродрома Крудзяй, Литва, выстроились 23 бомбардировщика СБ-2. Снимок сделан 21 июля 1941 г., за сутки до того, как аэродром подвергся удару Юнкерсов из III./KG-76.

В начале 1941 года были построены первые самолеты Ju 88D-1, созданные на базе бомбардировщика Ju 88А-4. На самолеты устанавливали три фотокамеры, однако на практике использовали только две, расположенные в левой части бомбоотсека. Самолеты Ju 88D-1 могли нести бомбы как и обычные Ju 88А-4. Была предусмотрена система обогрева фотокамер выхлопными газами работающего двигателя. От хвостовой части фюзеляжа бомбоотсек с фотокамерами отделялся съемной перегородкой. На внешних бомбодержателях ЕТС самолеты Ju 88D-1 могли нести бомбы или сбрасываемые топливные баки.

Самолеты Ju 88D-3, представляющие собой вариант Ju 88D-1, были приспособлены для эксплуатации в тропических условиях. На Ju 88D-3 устанавливали воздушные фильтры на воздухозаборниках карбюраторов и радиаторов, а также оснащали средствами выживания в пустыне. В полевых условиях подобным образом было переделано несколько серийных Ju 88D-1, которые получили обозначение Ju 88D-1 Trop (Trop – сокращение от слова Tropisch (тропический)).

Самолет Ju 88D-4 представлял собой тропический вариант самолета Ju 88D-2. Первое время такие самолеты носили обозначение Ju 88D-2 Trop.

Последним вариантом самолета Ju 88D был Ju 88D-5, оснащенный двигателями Jumo 211G или 211Н. Винт VDM, применявшийся прежде, заменили винтом Юнкерс VS 11. На разведчике устанавливали две фотокамеры.

Ju-88A-4 из 8./KG-77 в полете над бескрайними просторами Советского Союза, лето 1941 г. Германские войска в первые месяцы войны на Востоке достигли оглушительных успехов, но и потери были так велики, как никогда ранее. 77-я эскадра воевала на Востоке год, после чего ее перебросили на Сицилию.

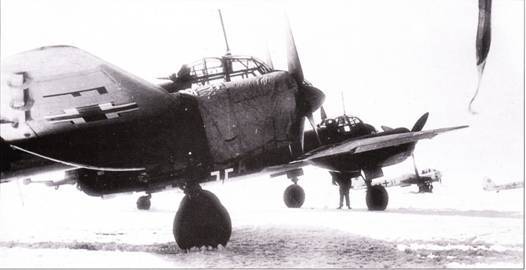

Разведчики Ju-88D из 2./AuJKIGr-22 ни заснеженном аэродроме в Советском Союзе. Часть активно действовала на южном участке советско-германского фронта. Мотогондолы закрыты утеплительными чехлами.

Один из самолетов Ju 88В-0 был оснащен двигателями BMW 801С и вооружен тремя пулеметами MG 131 в наводящихся установках: один пулемет устанавливали в передней части кабины пилота, второй в задней части, а третий в дистанционно управляемой башенке на крыше кабины. В нижней установке монтировали MG 8IZ. Этот самолет (D-ALWN) обозначался как Ju 88V27, затем обозначение сменили на Ju 88Е-0. Самолет служил испытательным стендом для проверки вооружения создаваемого Ju 188,

Вместе с развитием конструкции самолетов Ju 88С и Ju 88R (о котором будет рассказано ниже) Юнкерс вел работу над новым истребителем с усиленным вооружением и улучшенной аэродинамикой. Истребитель получил обозначение Ju 88G. Прототип Ju 88V58 (GI+BV. W.Nr. 700001) облетали 24 июня 1943 года. На самолет устанавливали двигатели BMW 80ID мощностью 1250 кВт/1700 л.с. фюзеляж самолета был взят от Ju 88R-2, а оперение от Ju 188.

У самолета были по иному размещены выхлопные трубы и усилено бронирование кабины. Вооружение составляли целых шесть пушек MG 151/20 с боезапасом 200 выстрелов на ствол. Эти пушки размещались в подфюзеляжной гондоле и в носовой части фюзеляжа. В задней установке монтировали пулемет МО 131. Вместо постоянной антенны использовали выдвижную мачту, антенну FuBl 2 заменили на FuG 25 (штыревая антенна) и FuG 16ZY (рамочная антенна). Под левым крылом размещалась антенна альтиметра FuG 101. Кроме всего, перечисленного выше, на самолет устанавливали радар FuG 212.

В конце 1943 года с конвейера сошел первый самолет Ju 88G-I. который был полностью похож на Ju 88V58, но оснащался радаром FuG 220 вместо FuG 212. На самолетах Ju 88G-1 первых выпусков ставили обтекатели выхлопных патрубков. На самолетах поздних выпусков выхлопную систему переделали. На самолете увеличили площадь элеронов и установили резак тросов аэростатов Kuto Nase. Самолет оборудовали модернизированным комплектом радио- и навигационного оборудования. Изменилось размещение членов экипажа в кабине самолета. На некоторых самолетах устанавливали систему наддува GM 1. Стандартным вооружением самолета были четыре MG 151/20 калибра 20 мм, размещенные в подфюзеляжной гондоле. На некоторые истребители, сразу за кабиной, устанавливали Schraege Musik. На бомбодержателях ЕТС 500 можно было подвешивать сбрасываемые топливные баки. В конце войны истребители Ju 88G стали играть роль ночных бомбардировщиков.

27 июля 1943 года были проведены сравнительные испытания Ju 88G-1 с новым ночным истребителем Не 219 Uhu.

13 июля 1944 года самолет Ju 88 G-1 (4R+UR) из 7./NJG 2 по ошибке приземлился на аэродроме в Вудбридже (Эссекс). В руки союзников попали новейшие радары FuG 220 Lichtenstein SN-2 и FuG 227 Flensburg. Изучив аппаратуру, англичане сняли со своих самолетов радиолокатор Monica.

У Ju 88G-1 поздних выпусков на месте снятой пушки MG 151/20, установили антенну Morдne (FuG 16ZY). На самолетах Ju 88G-1 не было нижней установки. Антеннам радаров придали обтекаемую форму. Выхлопная труба открывалась у основания мотогондолы. На самолетах использовали металлические пропеллеры VDM.

Наземные специалисты очищают Ju-88D от снега. На нижней поверхности фюзеляжа видны три круглых иллюминатора для объективов аэрофотоаппаратов. Под крыло подвешены дополнительные топливные баки.
