Весной 1944 года выпустили небольшую серию самолетов Ju 88S-2. Как и самолет Ju 88A-15, новый бомбардировщик был оборудован расширенным бомбоотсеком, позволяющим принимать до 3000 кг бомб. Бомбодержатели ЕТС 1000, форсирующее устройство GM 1 и дополнительные топливные баки были сняты. Fla самолетах использовали двигатели BMW 801TJ с турбонаддувом. Оборонительное вооружение усилили двумя пулеметами MG 811, неподвижно укрепленными в хвостовой части бомбоотсека.

Это был последний вариант бомбардировщика, таких самолетов было построено совсем немного. Двигатели БМВ заменили на Jumo 213. Винты VS 111. Форсирующее устройство GM I и турбонаддув позволяли развивать мощность 1691 кВт/2300 л.с. и достичь максимальную скорость 621 км/ч.

Вместе с бомбардировщиками Ju 88В, немецкие конструкторы создали новый разведывательный самолет Ju 88Т.

Ju-88S-1 не имел подфюзеляжной гондолы, но сохранил обтекатель бомбардировочного прицела.

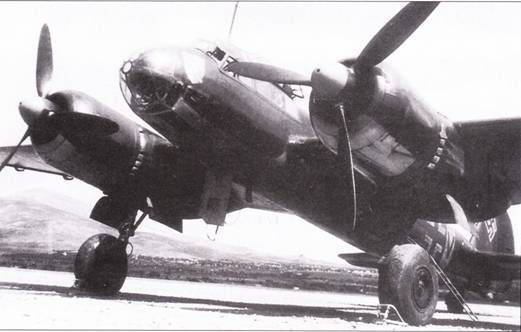

Ju-88T-1 bp 2/Fernaufklarungsgruppe-123, Афины-Татой, 1944 г.

Ju 88T-I был вариантом самолета Ju 88S-1. На самолет устанавливали устройство GM 1. На бомбодержатели ЕТС 1000 можно было подвешивать также и сбрасываемые топливные баки емкостью 300 литров каждый. Самолеты не оборудовались прицелом для бомбометания, который у Ju 88S располагался под фюзеляжем. Фотоаппаратура состояла из трех камер Robot Rb 20/30, 50/30 или 70/30, предназначенных для перпендикулярной и перспективной фотосъемки. Камеры располагались гак же, как и у самолетов Ju 88D-1. Экипаж состоял из трех человек. Оборонительное вооружение состояло из одного MG 811, направленного вперед и одного MG 131 в задней установке.

В полевых условиях крупнокалиберный пулемет MG 131 заменяли двумя одиночными MG 811, расположенными так же, как и у Ju 88А-4.

Пришла весна и заснеженный аэродром на Восточном фронте превратился в озеро – у люфтваффе опять проблемы. Самолеты Ju- 88, Fw-156, Ju-52 и Ju-86 ждут у озера погоды.

Истребители Ju-88C сыграли заметную роль на Восточном фронте, где их применяли в качестве дальних истребителей, штурмовиков и бомбардировщиков. Самолеты сеяли страх и ужас на автодорогах и железнодорожных линиях Советского Союза. На снимке – самолет из KG-3.

Эта модификация соответствовала бомбардировщику Ju 88S-3. Самолет был еше быстрее, чем Ju 88S-3 и развивал скорость порядка 610 км/ч (с устройством GM 1). Известны фотографии самолета, находившегося в l.(F)/120, идентичного с Ju 88Т-3, но оснащенного двигателями Jumo 213Е-1.

Самолеты Ju 88 входили в состав «летающей бомбы» – системы Mistel. 17 июля 1942 года капитан Пельтц (Peltz) из KG 200 и флюгкапитан Хольцбауэр (Holzbauer) представили в технический департамент воздушного комиссариата конструкцию такой системы.

Mistel состоял из двух частей. Вверху находился управляемый пилотом одномоторный истребитель Bf 109F или Fw I90A, а внизу самолет Ju 88, у которого вместо кабины устанавливали подрывной заряд (смеси тротила и гексогена) массой 1000-1500 кг. Выйдя к цели истребитель отцеплялся, а бомбардировщиком управляли по радио. Для этой цели использовали автопилот фирмы Askania.

Первые испытания системы провели в Forschungsanstalt fuer Segerflug (Айнринг) с самолетами Do 217E и Me 328В.

Известны такие модификации Мистеля:

– Mistel I – боевая модификация, состоящая из Bf 109F и Ju 88А-4. Использовался кумулятивный заряд массой 1000 кг и несколькими взрывателями ударного действия.

– Mistel 3A-S3A – состоявший из истребителя Fw 190А-6 и Ju 88А-4. Из-за того, что самолеты использовали разные сорта топлива (Ju 88 – бензин октановым числом 87, а Fw 190 – октановым числом 95), истребитель не мог питаться из топливных баков бомбардировщика. Поэтому данную модификацию использовали только в учебных целях.

– Mistel 3В – Fw 190A-6 или А-8 + Ju 88Н- 4. Часть топливных баков бомбардировщика заправляли высокооктановым бензином, предназначенным для истребителя. Боеголовка содержала 1500 кг взрывчатого вещества.

Истребители Ju 88С и Ju 88G также использовали в системе Mistel

– Mistel 1 – Ju 88С-6 + Bf 109F

– Mistel 2 – Ju 88G-I + Fw 190A-8.

Оба самолета работали на одинаковом бензине. Чтобы увеличить дальность полета под крыльями бомбардировщика подвешивали дополнительные топливные баки.

– Mistel S2 – учебная модификация.

– Mistel 3С и Mistel S3C – Ju 88-10 + Fw 190F.

Обычное дело для всех театров военных действий – кресты закрашены для снижения заметности в ночных полетах, снимок сделан на Восточном фронте: Ju-88A-4 из 7./KG-3.

Ju-88C изKG-76, май 1943 г. Большинство истребителей Ju-88C летали с демонтированными подфюзеляжными гондолами.

Известно несколько модификаций самолетов Ju 88, которые так и не перешагнули стадии проектных работ.

Ju 88F-1 – разведчик-бомбардировщик, созданный на базе Ju 88А-4, по с полным разведывательным оборудованием, как на Ju 88D-I.

Самолеты Ju 88 G-2, G-3, G-4 и G-5 известны только по прототипам. Прототипом Ju 88G-2 был Ju 88V106. Ju 88G-3 – Ju88V107 (VK+BM. W.Nr. 710580), оборудованный двигателями Даймлер-Бенц DB 603Е, Ju 88V105 (VK+OC. W.Nr. 710523).

Некоторые немецкие источники сообщают, что велись работы над машинами Ju 88G-8 и Ju 88G-9, представляющими собой развитие Ju 88G-6. Однако никакой конкретной информации на эту тему не обнаружено.

Ju 88Н-4, так называемый Fuehrungsmachine – дальний бомбардировщик, несший на себе истребитель прикрытия Fw 190A-8, наподобие Мистеля.

Ju 88J-I – проект тяжелого истребителя, созданного на базе Ju 88А-4, но оснащенного двигателями BMW 80ID.

Ju 88Q-I – проект ночного истребителя, оснащенного радаром FuG 220 SN-2 и двигателями BMW 801G.

Ju 88S-4 – самолет с двигателями Jumo 213 и бомбоотсеком повышенной вместимости.

Ju 88S-5 – самолет Ju 88S-3 оснащенный компрессором ТК 11, при помощи которого планировалось достичь потолка в 11000 м. Прототип этого самолета Ju 88V93 поднялся в воздух 1 ноября 1943 года в Дессау.

Ju-88C-6 из 4./KG-76 в зимней маскировочной окраске. В носовой части фюзеляжа нарисовано ложное остекление с целью введения в заблуждение пилотов советских истребителей.

Многие ночные истребители, подобно этому Ju-88C-6 были вооружены двумя пушками MG-151/20, установленными в фюзеляже за кабиной стволами вверх – система Schrage Musik.

Основная схема окраски, принятая в Люфтваффе для дневных бомбардировщиков заключалась в следующем. Верхнюю поверхность и борта фюзеляжа, а также верхнюю поверхность крыльев и оперения покрывали черно-зеленой краской RLM 70 Schwarzgruen (FS 595В – 34050) и темно-зеленой RLM 71 Dunkelgruen (FS 595В – 34079-34086). Нижние поверхности самолета выкрашивали голубой краской RLM 65 Hellblau (FS 595В – 35352).
