Самолет-тральщик Ju-52/3m MS (TH+UC) из 4-го стаффеля MSGr-1 (Minensuchgruppe, группа искателей мин), сни. чок сделан в Италии. Стаффель осуществлял траление мин в Адриатическом море. Самолет переоборудован из Ju-52/3m g7e, воздухозаборник вентиляции кабины расположен в передней части крыши фюзеляжа.

Самолет-тральщик Ju-52/3m MS (PD+KH) сфотографирован на аэродроме Будаёрс под Будапештом летом 1944 г. Немцы направили в Венгрию шесть самолетов-тральщиков Ju-52/3m MS, которые использовались для траления Дуная, заминированного авиацией союзников. Самолет переоборудован в тральщик из транспортного из Ju-52/3m g7e. Необычными для Ju-52/3m MS являются колеса основных опор шасси с обтекателями.

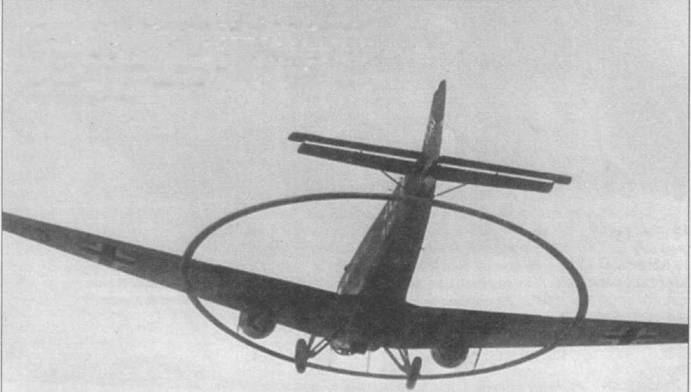

Самолет-тральщик Ju-52/3m MS в полете, Италия. Кольцо диаметром 14 м с соленоидом внутри крепилось к нижним поверхноетям крыла и фюзеляжа. Поиск и уничтожение морских мин осуществлялись в полете на высоте 50 м над водой. Мощное магнитное, поле, создаваемое включенным соленоидом, провоцировало детонацию донных мин С магнитными взрывателями.

Ju-52/3m g7e со щитком-капотом на среднем моторе, Восточный фронт, 1942 г… Такие щитки часто можно было увидеть на Ju-52/3m g7e и других военных вариантах трехмоторного Юнкерса.

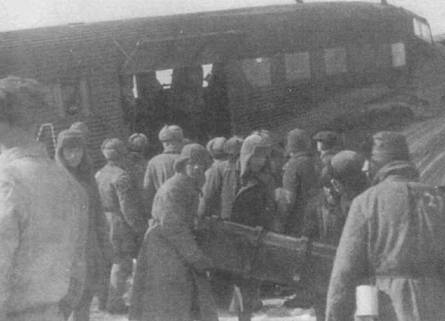

Выгрузка ящиков с боеприпасами из кабины Ju-52/3m g7e где-то на заснеженном русском аэродроме. В проеме окна установлен пулемет MG-15, над средним двигателем — щиток-капот, снижающий вероятность забрызгивания остекления кабины летчиков маслом. Советские военнопленные повсеместно использовались немцами для подсобных работ.

Ju-52/3m g7e из KG-500, Югославия. На средней верхней части остекления фонаря кабины установлено зеркало заднего обзора. Часть Ju-52/3m оснащались подобными зеркалами, облегчавшими обзор в воздушном бою. За средним двигателем просматривается щиток.

Большинство самолетов Ju-52/3m, состоявших на вооружении люфтваффе, имели по два маслорадиатора под каждым двигателем BMW-132, однако на некоторых машинах ставилось по три маслорадиатора. В полевых условиях на самолеты часто ставились зеркала заднего обзора, или над лобовым остеклением кабины летчиков, или по бокам остекления кабины.

Большое количество Ju-52/3m g3e и Ju-52/3m g4e из состава люфтваффе получили шкворневые пулеметные установки в проемах окон. Верхние стрелковые точки на части самолетов, действовавших на Восточном фронте, получили плексигласовые колпаки от бомбардировщиков Не-111. Колпаки защищали стрелков от морозного ветра суровой русской зимой.

Самолет «ВА+KG» из TG-3 скорее всего модернизирован из Ju-52/3m g5e. Три окна по правому порту фюзеляжа в грузовой кабине соответствуют Ju-52/3m g7e, а небольшой грузовой люк — Ju-52/3m g5e. Окна за грузовым люком нет, как на самолетах Ju-52/3m gSe. На верхней части фюзеляжа перед люковой пулеметной установкой виден воздухозобрник, типичный для тропикализированных Ju-52/3m.

Техники обогревают перед запуском левый двигатель Ju-52/3m, Восточный фронт. Два других мотора уже прогреты и запущены. В России зимой температура воздуха -5 град. С — не редкость. Двигатели BMW-132L на таком морозе не запускались, их предварительно требовалось прогревать от внешнего источника. Самолет имеет по два маслорадиатора на каждый двигатель — стандартный вариант.

Ju 52/3m 7,92-мм пулемет

Ju 52/3m воздухозаборник вентиляции кабины

Ju 52/3m стандартные радиаторы

Ju 52/3ms на некоторых машинах

С момента установления в 1931 г. в Испании республиканского строя правления классовые противоречия все усиливались и, в конечном итоге, привели в 1936 г. к военному путчу генерала Франко. Мятеж начался в Марокко, в Мелилье. Германия направила на помощь Франко 20 самолетов Ju-52/3m g3e, машины прибыли в Тетуан, испанское Морокко, 27 июля 1936 г. За первую неделю Юнкерсы доставили более 500 солдат и офицеров националистов в Табалду, район Севильи, в Табладе находился штаб Франко. Немецкие экипажи выполняли до четырех рейсов за день, доставляя людей и грузы из Марокко в Испанию. Доставка морем была невозможна из-за блокады Гибралтарского пролива ВМС республиканцев. Первый стратегический воздушный мост в истории прекратил свое существование в середине 1936 г. Транспортные самолеты перевезли из Африки в Европу около 14 000 человек и 500 т грузов.

Ju-52/3m g3e подломил стойки основных опор шасси при грубой посадке. На снимке — один из немногих самолетов, у которых под двигателями ставилось по три маслорадиатора.

Ju-52/3m g3e (IG+EK) из KG-27, Восточный фронт. Верхняя стрелковая точка закрыта плексигласовым колпаком от стрелковой точки бомбардировщика Hell 1 (на снимке колпак виден плохо). Колпак, в гораздо большей степени, чем козырек, защищал стрелка в полете от потока обжигающего морозного воздуха.

Ju-52/3m g5e из транспортного стаффеля 7-го воздушного корпуса, Кунёв, Польша, начало лета 1944 г. Ниже окон на борту фюзеляжа закреплен поручень — вероятно на снимке переделанный в сухопутный вариант гидросамолет Ju-52/3m (See). Закрылки на взлете отклонялись на угол 25 град., на посадке — на угол 40 град.

Начиная с рейда одного Ju-52/3m, имевшего место 3 августа 1936 г., националисты все чаще стали использовать транспортные трехмоторные Юнкерсы в качестве бомбардировщиков. 13 августа два Ju-52/3m атаковали линейный корабль «JAIME I» ВМС Испании в районе Малаги, линкор был выведен из строя прямыми попаданиями двух 250-кг бомб. 20–21 августа Юнкерсы доставляли боеприпасы и другие необходимые грузы блокированным в крепости Алькасар под Толедо националистам. Грузы сбрасывались на парашютах. В конце августа силами немецких специалистов в бомбардировщики было переоборудовано шесть Ju-52/3m g3e, 27 августа они совершили первый налет на Мадрид.

7 ноября в составе войск генерала Франко был сформирован легион «Кондор». В него вошли сухопутные и авиационные подразделения германских «добровольцев». Для легиона «Кондор» из фатерлянда дополнительно прибыл 31 самолет Ju-52/3m с экипажами. Из Юнкерсов сформировали три стаффеля, сведенных в 88-ю бомбардировочную группу (К/88). В ВВС националистов все самолеты Ju-52/3m получили код «22», код наносился на бортах фюзеляжей перед индивидуальными номерами самолетов. Трехмоторные Юнкерсы успешно выполняли функции дневных бомбардировщиков вплоть до появления у республиканцев в конце 1936 г. истребителей И-15 и И-16. Медлительные Ju-52/3m становились легкой добычей скоростных и хорошо вооруженных истребителей конструкции Н.Н. Поликарпова. Теперь Юнкерсы стали использовать только как ночные бомбардировщики или на тех участках фронта, где активность авиации республиканцев была минимальной.
