Стандартный компакт-диск (CD) состоит из трех слоев: основы, отражающего и защитного. Основа выполнена из прозрачного поликарбоната, на котором методом прессования сформирован информационный рельеф. Поверх рельефа напыляется металлический отражающий слой (алюминий, золото, серебро, другие металлы и сплавы). Отражающий слой покрывается сверху защитным слоем поликарбоната или нейтрального лака – так, чтобы вся металлическая поверхность была защищена от контакта с внешней средой. Общая толщина диска – 1,2 мм. Информационный рельеф диска представляет собой непрерывную спиральную дорожку, начинающуюся от центра и состоящую из последовательности углублений – питов (pits). Промежутки между питами носят название lands. Чередованием питов и промежутков различной длины на диске записывается закодированный цифровой сигнал: переход от промежутка к питу и наоборот обозначает единицу, а длина пита или промежутка – длину серии нулей. Расстояние между витками дорожки выбирается от 1,4 до 2 мкм, стандарт определяет расстояние в 1,6 мкм.

Следует избегать механических повреждений любой из поверхностей, попадания на диск органических растворителей и прямого яркого света. Надписи на записываемых дисках допускается делать только специальными фломастерами. Загрязненный диск можно мыть теплой водой с мылом или неагрессивным поверхностно-активным веществом (шампунь, стиральный порошок) либо специально выпускаемыми жидкостями. Неглубокие царапины на прозрачном слое можно заполировать – полирующими пастами, не содержащими органических растворителей и масел, или обычной зубной пастой.

В последнее время у пользователей появилась возможность самостоятельно записывать информацию на компакт-диски практически в любом формате: CD-audio, Video-CD, Data-CD. Для этого необходимо иметь соответствующее устройство – CD-RW, которое внешне не отличается от обычного CD-ROM устройства. Запись дисков CD-R выполняется при помощи специальных программ – Easy CD Creator, Direct CD, WinOnCD, CDRWin, Nero и т. п. Процесс записи одной дорожки представляет собой единую операцию, которая не может быть прервана, иначе диск будет испорчен. К сбою записи приводят также механические толчки привода. Различается два основных режима записи CD-R: DAO (Disk At Once – весь диск за один прием) и ТАО (Track At Once – одна дорожка за один прием). Диск, записанный за один прием, является наиболее универсальным и считывается любыми CD-ROM с любым файловым диспетчером, однако после записи невозможно дописывание новых данных на диск, а режим DAO поддерживается не всеми записывающими приводами.

Стоимость "болванок", то есть чистых дисков, на которые вы можете записать свою информацию, невысока и сравнима со стоимостью гибких дисков (рис. 2.25).

Рис. 2.25. Этикетка для CD-RW на 650 Мб

В качестве примера рассмотрим характеристики (табл. 2.2) реального CD-RW модели Plextor PleXWriter PX-W2410A, внешний вид которого изображен на рис. 2.26.

Рис. 2.26. Общий вид Plextor PleXWriter PX-W2410A

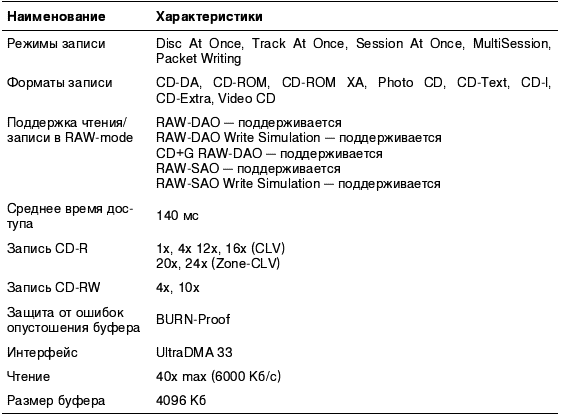

Таблица 2.2. Технические характеристики CD-RW модели Plextor PleXWriter РХ– W2410A

В комплект поставки входит краткое руководство по установке (Quick Installation Guide), компакт-диск с программным обеспечением для осуществления записи Nero Burning Rom (компании Ahead Software), аналоговый аудиошнур для подсоединения привода к звуковой карте, IDE-шлейф.

Для ввода графической информации в компьютер используют сканеры, графические планшеты и цифровые фотокамеры.

Сканер (scarier) — устройство для копирования графической и текстовой информации с целью ввода ее в компьютер. Персональные сканеры бывают трех типов – ручные, планшетные и барабанные.

Ручные сканеры — это относительно недорогие устройства небольшого размера. Ширина полосы сканирования обычно не превышает 105 мм, стандартное разрешение 300—400 dpi. К недостаткам ручного сканера можно отнести зависимость качества сканирования от навыков пользователя и невозможность сканирования относительно больших изображений целиком.

В барабанных сканерах исходный материал закрепляется на цилиндрической поверхности барабана, вращающегося с высокой скоростью. Устройства этого типа обеспечивают наивысшее разрешение в диапазоне 2400—5000 dpi. Это связано с использованием в них в качестве чувствительных элементов фотоэлектронных умножителей (ФЭУ вместо ПЗС). В настоящее время барабанные сканеры используются главным образом в типографском производстве.

Наиболее распространены сегодня планшетные сканеры и слайд-модули к ним.

Планшетные сканеры предназначены для ввода графической информации с прозрачного или непрозрачного листового материала. Их стандартный формат А4, поэтому под крышку такого сканера «лицом» на стекло может закладываться не только отдельный лист или страница, но и целая развернутая книга или журнал. Этим планшетные сканеры напоминают копировальные аппараты. Основными элементами сканера являются полупроводниковый лазер и полупроводниковый фотоприемник.

Принцип действия этих устройств состоит в том, что луч света, отраженный от поверхности материала (или прошедший сквозь прозрачный материал), фиксируется специальными элементами, называемыми приборами с зарядовой связью (ПЗС). Когда сканер ведут по тексту или изображению, лазерный луч пробегает по листу, сканирует его и отражает на светочувствительный полупроводниковый элемент. Фотоэлемент преобразует световой сигнал в электрический, который затем по шине передается в компьютер. В нем сигнал преобразуется в цифровую форму, содержащую информацию о координатах и цвете каждого пиксела изображения. И, наконец, на последней стадии полученная об изображении информация записывается на диск в виде файла.

Сканеры являются также составной частью систем распознавания текста (Optical Character Recognition, OCR). В этом случае текст сначала сканируется с бумажного оригинала и вводится в графическом виде в компьютер, а затем обрабатывается специальными программными средствами (FineReader или CuneiForm) для перевода графических символов в коды ASCII.

В качестве примера на рис. 2.27 показан планшетный сканер ColorPage HR-7. Сканер имеет оптическое разрешение 1200 х 2400 dpi и 42-битную глубину цвета. Программное интерполяционное разрешение этой модели достигает 24000 х 24000 dpi при 48-битной глубине цвета, получаемой при использовании технологии улучшения цвета (СТЕ, Color Enhanced Technology). Дополнительно сканер комплектуется слайд-адаптером для 35-миллиметровых слайдов и негативных пленок.

Рис. 2.27. Планшетный сканер ColorPage HR-7

Для того чтобы правильно выбрать тип сканера, а соответственно максимально использовать его возможности для реализации поставленных задач, необходимо разобраться в технических характеристиках сканеров и существующей терминологии.

Разрешающая способность — главная характеристика сканера. В процессе сканирования изображение разбивается на отдельные точки, размер которых определяется особенностями оптической системы и фотоэлементов. Под оптическим разрешением подразумевается число таких точек, умещающихся на отрезке определенной длины. В технических характеристиках устройства могут быть указаны различные значения разрешения по горизонтали и вертикали. Например, параметр 300 х 600 dpi означает, что каждый квадратный дюйм изображения разбит на 300 точек по горизонтали и 600 по вертикали. Чем больше разрешение, тем больше информации об оригинале может быть введено в компьютер и подвергнуто дальнейшей обработке.
