К основным характеристикам RAM относятся:

□ время доступа (8—60 не) показывает, сколько времени необходимо для обращения к ячейкам памяти, т. е. сколько времени требуется чипу на то, чтобы дать ответ центральному процессору (чем меньше, тем лучше). Оно измеряется в миллиардных долях секунды (наносекундах);

□ объем памяти, в мегабайтах (Мб, Мбайт). Современный стандарт: 128—512 Мб. Этот параметр определяет количество и скорость одновременно выполняемых компьютером команд.

Память изготавливается в виде односторонних модулей SIMM (Single-In-line Memoiy Module) или двухсторонних модулей DIMM (Dual-In-line Memoiy Module). Основные производители модулей памяти: Kingston, Century, Unigen, Simple, Advantage и др. Покупаемый вами компьютер может быть оснащен одним из трех типов памяти.

1. DIMM SDRAM РС100 или РС133. Память выполнена в виде модулей DIMM. Во втором случае память (и материнская плата) работают на частоте 133 МГц, что, конечно, предпочтительнее, чем 100 МГц. На сегодня SDRAM PC 133 является наиболее распространенным типом памяти. По быстродействию она не самая лучшая, зато существенно выигрывает в цене. Это и определяет ее как самую популярную. Для такого вида памяти время доступа составляет 50—70 не.

Рис. 2.8. Внешний вид РС2100 DIMM DDR SDRAM

2. DIMM DDR SDRAM. У памяти DDR SDRAM (рис. 2.8) передача данных осуществляется на частотах 200 и 266 МГц. Эта память имеет вдвое большую пропускную способность по сравнению с предыдущим типом, что дает прирост в общей производительности компьютера в 10—20%, в зависимости от типа используемых приложений. Однако соответствующие модули памяти называются не РС200 и РС266, a PC 1600 и РС2100. То есть в наименовании присутствует не тактовая частота передачи данных, а пропускная способность. Модули памяти DIMM для DDR SDRAM несколько отличаются от обычных DIMM для SDRAM – они имеют не 168, а 184 контакта. Поэтому такую память можно устанавливать не на все платы: она поддерживается чипсетами VIA-KE266, AMD 760, VIA Appolo Pro 266, ALI Magik 1. Для такого вида памяти время доступа составляет 7—10 не. По прогнозам, дальнейшим развитием памяти DDR станет память DDR2, способная работать в качестве оперативной памяти компьютера на частотах не менее 400 МГц. Микросхемы DDR SDRAM используются для компьютеров с процессорами AMD Athlon, но далеко не все системные платы их поддерживают. Сейчас получают распространение платы на чипсетах i845D и i845G для процессоров Intel, которые тоже рассчитаны на этот тип памяти.

3. RIMM RDRAM РС600 и РС800 в модулях RIMM. С появлением процессора Pentium 4, у которого частота шины составляет 400 МГц, стало уже очевидным, что, сделав в свое время ставку на память с высокой пропускной способностью, предложенную фирмой Rambus, фирма Intel имела в виду будущее значительное увеличение частоты процессорной шины. Память RDRAM (Rambus DRAM) основана на обычной SDRAM. В качестве ядра в RDRAM используется SDRAM, работающая на частоте 100 МГц. Она организована в многобанковую структуру, ширина шины данных – 128 бит. Таким образом, пропускная способность удвоена по сравнению с РС100 и составляет 1,6 Гб/с. Чтобы передать поток данных 1,6 Гб/с, частота передачи канала должна составлять 800 МГц, то есть в 8 раз больше, чем у PC 100 (реально используется частота 400 МГц, но передача осуществляется по обоим фронтам сигнала). Это очень высокая частота, требующая применения специальных технических решений для обеспечения надежной работы. Шина канала состоит из 32 или 34 (если используется контроль четности) проводников, при этом для передачи данных используется 16 или 18 из них, а остальные – для управления и синхронизации. Все микросхемы RDRAM-памяти, присоединенные к шине, должны работать синхронно, для чего разность в расстояниях от контроллера до микросхем памяти компенсируется с помощью программируемых задержек. Модули RDRAM-памяти (RIMM) также обладают более сложной конструкцией, чем модули SDRAM-памяти (DIMM) из-за необходимости эффективного охлаждения вследствие повышенного тепловыделения от элементов, работающих на высоких частотах. Память RDRAM имеет очень неплохой потенциал для дальнейшего роста производительности. В частности, увеличение частоты работы ядра до 133 МГц (РС1066) позволит поднять пропускную способность до 2 Гб/с на канал. Микросхемы Rambus DRAM (RIMM) применяют в компьютерах с процессорами Pentium 4 (системные платы на чипсете i860) или на материнских платах под Pentium III на чипсете 1820. Память очень дорогая, хотя и имеет высокое быстродействие.

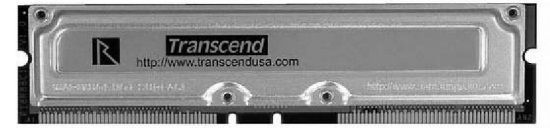

В качестве примера производителя RIMM RDRAM можно назвать фирму Transcend, поставляющую 40 не модули памяти РС800 RIMM (рис. 2.9). Эти модули памяти поддерживаются материнскими платами на чипсете i850E, плюс платы на i850 и i860. Помимо этого, Transcend представила новые 32 не модули памяти РС1066 RIMM емкостью 256 Мб.

Рис. 2.9. CPU Transcend PC800 RIMM

По поводу объема памяти заметим, что операционная система Windows XP рассчитана на 256 Мб оперативной памяти. Если ПК не хватает ОЗУ, то он начинает использовать в качестве ОЗУ более медленное устройство – жесткий диск. Большое ОЗУ позволяет большей части ПО избегать постоянного обращения к более медленному жесткому диску, скорости считывания и записи информации которого примерно в тысячу раз ниже по сравнению с ОЗУ. Чем большее количество прикладных программ вы планируете выполнять одновременно или чем большее количество файлов должно будет одновременно находиться в работе, тем большее количество оперативной памяти необходимо установить на вашем компьютере. Таким образом, для работы с современным программным обеспечением компьютеры должны иметь объем оперативной памяти не менее 128 (лучше 256 или 512) Мб.

Дисководы флоппи-дисков (Floppy Disk Drive – FDD) на гибких магнитных дисках диаметром 3,5 дюйма (89 мм) являются самыми старыми внешними устройствами персональных компьютеров (рис. 2.10). В них реализован способ записи на дискеты, в основе которого лежит намагничивание ее отдельных участков. До настоящего времени накопителями на гибких магнитных дисках оснащаются практически все персональные компьютеры. В качестве носителей информации применяются сменные дискеты с гибкими магнитными дисками {флоппи-дисками) — рис. 2.11.

Приведем характеристики конкретного флоппи-дисковода Panasonic 3.5" FDD:

□ диаметр диска (дюйм) – 3,5";

□ время доступа – 84 мс;

□ носители – диски 1,44 Мб;

□ скорость вращения – 300 об/мин;

□ максимальная скорость чтения/записи – 63 Кб/сек.

Рис. 2.10. Флоппи-дисковод Panasonic 3.5" FDD

Рис. 2.11. Гибкие диски

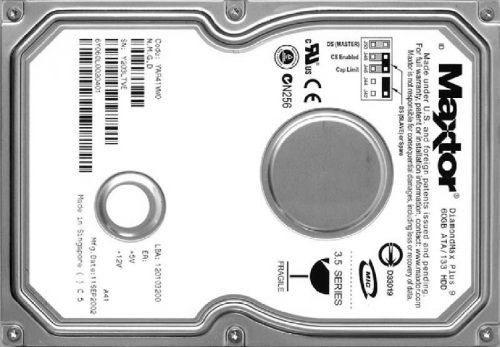

Накопители на жестких дисках (винчестеры) представляют собой внешнюю память большого объема, предназначенную для долговременного хранения информации. В одном корпусе объединены сам носитель информации и устройство записи/чтения. Внешне жесткий диск (Hard Disk Drive, HDD) представляет собой герметичную металлическую коробку (рис. 2.12), внутри которой расположен сам диск, магнитные головки чтения/записи, механизмы вращения диска и перемещения головок.
