Пилоты 5-го истребительного полка обсуждают будущий боевой вылет рядом с самолетом И-16 тип 10, лето 1940 года.

Этот серебристый И-16 тип 10 покрашен оливково-зелепой краской и несет необычную эмблему части на руле направлении. Самолет был захвачен немцами в июле 1941 года. Позади козырька кабины виден прицел ПАК-1.

Под воздействием пневмоцилиндра, они отклонялись очень резко и выступали в роли воздушного тормоза. В результате, они были опасны для пилотов-новичков, и на практике в частях, ими пользовались редко.

И-16 тип 10 также получил 8 мм броню, установленную позади заголовника сиденья пилота. Эта дополнительная защита была введена в результате изучения боевого опыта войны в Испании. Толщина брони была достаточна, чтобы остановить пулю 12,7 мм пулемета Breda, которым вооружались истребители Fiat CR.32.

На машинах ранних выпусков устанавливался двигатель М-25А, а также передняя часть капота от И-16 тип 6, но большинство И-16 тип 10, оснащались более совершенным двигателем М-25В, Этот двигатель имел новый карбюратор К-25-4Д и некоторые другие внутренние усовершенствования. Его мощность увеличилась с 635 л.с. до 775 л.с., а сухой вес повысился с 435 кг до 459 кг. Истребитель с двигателем М-25В мог быть идентифицирован по небольшому «Т» – образному воздухозаборнику в нижней части капота под коком винта. И-16 тип 10 стал первым вариантом истребителя, оснащенным убирающимся лыжным шасси. В убранном положении, они подтягивались к центроплану, почти прижимаясь к его поверхности. Лыжное шасси было оснащено амортизаторами, размещенными между самой лыжей и основой стойкой. Единственным недостатком было то, что лыжное шасси было более тяжелым, чем колесное. Летные характеристика лыжного варианта истребителя были аналогичны характеристикам колесного варианта.

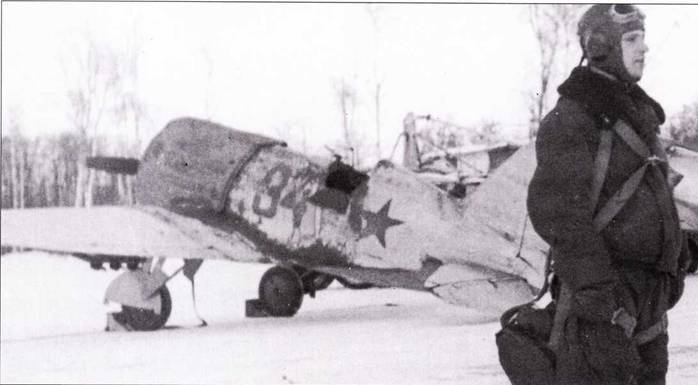

Ряд И-16 тип 10 из 4-го истребительного полка в зимнем камуфляже, начало 1942 года. Самолет в переднем плане несет тактический номер «34» (красный) и вооружен шестью реактивными снарядами РС-82.

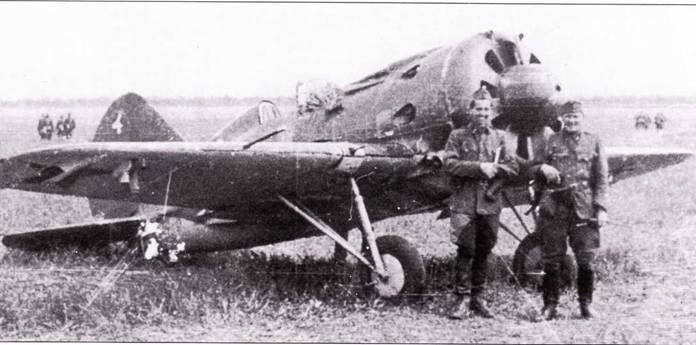

Пара венгерских солдат позирует перед И-16 тип 10 (тактический номер «4», белый) вскоре после того как он был захвачен в июне 1941 года. Самолет имеет воздушный винт АВ-1.

На последних построенных И-16 тип 10 устанавливались уже воздушные винты АВ-1 вместо обычного винта В-25. Внешне эту модификацию можно было отличить по большему коку винта. Этот винт стал стандартным на следующей модификации И-16 тип 18. Шаг старого воздушного винта В-25, который обычно устанавливался на И-16 тип 10, можно было менять только на земле, тогда как шаг винта АВ-1 мог изменяться пилотом при помощи гидравлического привода прямо во время полета. Если кок винта снимался, то винт АВ-1 можно было отличить по двум круглым весовым балансирам, расположенным на его оси.

Некоторое количество И-16 тип 10, оборудовались фотокамерой, установленной на правой законцовке крыла, в этом случае самолет можно было использовать как скоростной разведчик. Подобная переделка могла выполняться прямо в частях, а переделываемые истребители не ограничивались только И-16 тип 10. Для выполнения разведывательных заданий также переделывалось и множество других вариантов И- 16 (тип 18, тип 24 и тип 28). На таких самолетах сохранялось все их вооружение – четыре ШКАС, калибра 7,62 мм.

В ходе полетов с полевых аэродромов, створки со стоек шасси обычно снимались, чтобы избежать их повреждений.

ЦКБ-12П являлся вариантом развития И-16 тип 10, отличаясь от обычного, серийного И-16 тип 10 своим вооружением. В крыле самолета вместо двух пулеметов ШКАС, были установлены две 20 мм пушки ШВАК, с боезапасом по 150 снарядов на ствол. ЦКБ-12П оснащался импортным двигателем Wright Cyclone SGR-1820-F-3. Был построен только один опытный образец этого самолета. Имелась также модификация с четырьмя пушками ШВАК. ЦКБ-12П прошел испытания.

И-16ТК был разработан на основе И-16 тип 10, чтобы улучшить высотные характеристики истребителя. На И-16ТК устанавливался двигатель М-25В, оборудованный двумя турбокомпрессорами ТК-1, разработанными в ЦИАМе. Для экономии веса, в крыле И- 16ТК не устанавливались пулеметы.

И-16ТК имел выхлопные патрубки на каждой стороне капота двигателя позади двухступенчатых турбокомпрессоров. Перед турбокомпрессорами ТК-1, на верхней части капота двигателя размещались два крупных дополнительных воздухозаборника. Позади выхлопов компрессора ТК-1 была установлена большая панель, изготовленная из жаропрочной стали. Самолет был оснащен воздушным винтом АВ-1 без кока, а стойки шасси были усилены, чтобы выдержать увеличившийся вес самолета.

Во время работы, оба турбокомпрессора включались одновременно. В ходе испытательного полета, И-16ТК достиг скорости 494 км/час, на высоте 8600 м, максимальный потолок составил 11000 м, что было значительно больше по сравнению с обычным И-16 тип 10, который имел максимальную скорость 448 км/час на высоте 3160 м и максимальный потолок 8260 м. Однако с появлением более мощных двигателей М-62 и М-63 программа И-16ТК была постепенно свернута. Построен только один И-16ТК.

И-16ТК был разработан на базе планера И-16 тип 10 и оснащен двумя турбокомпрессорами ТК-1, по одному с каждой стороны капота. При их установке пришлось удалить крыльевые пулеметы, чтобы снизить вес самолета.

И-16 тип 20 был экспериментальным вариантом И-16 тип 10. построенным, чтобы проверить концепцию увеличения дальности истребителя при помощи установки дополнительных топливных баков. Этот экспериментальный вариант отличался от стандартного И-16 возможностью установки под крыльями двух обтекаемых 200 литровых топливных баков, которые увеличили максимальную дальность до 1200 км. Стандартные И-16 тип 10 не имели подобных «мокрых» точек подвески под крыльями. Истребитель И-16 тип 20 испытывался зимой 1937 года. Самолет был полностью окрашен в серебристый цвет, не имел вооружения и прицела.

В конце марта 1938 года, первая партия И-16 тип 10 прибыла в Испанию (31 разобранный истребитель был доставлен через Францию). Эти И-16 тип 10 были из числа первых экземпляров нового истребителя, выпущенных заводом №21. Все они были оснащены двигателями М-25А. Цена одного И-16 была установлена равной 40000 американских долларов, и выплачивалась Республиканским правительством Советскому Союзу в валюте. Запасные части для «Моска» также оплачивались в американских долларах – двигатель М-25 стоил 6200 долларов, пулемет ШКАС – 1000 долларов, В связи с этим испанский министр финансов Хуан Негрин (Juan Negrin), принял меры по переводу части испанского золотого запаса в Советский Союз. Золото использовалось, для закупок оружия в Советском Союзе, а также перевода фондов через советские банки в Париж, для покупки оружия в других странах. В ходе гражданской войны. Советский Союз поставил Испании различного вооружения в общей сложности на сумму около 185 миллионов долларов.

В Fuerza Aereas Republicanas новый истребитель получил имя «Супер Моска» (Super Mosca). После сборки первых И-16 тип 10, истребители были немедленно отправлены в la Escuadrilla Moscas и 4а Escuadrilla Moscas. Благодаря дополнительным самолетам, поставленным из Советского Союза, стало также возможным формирование 6а Escuadrilla Moscas в июле 1937 года. Правда, уже в декабре 1937 года эскадрилью пришлось расформировать из- за недостатка исправных самолетов.
