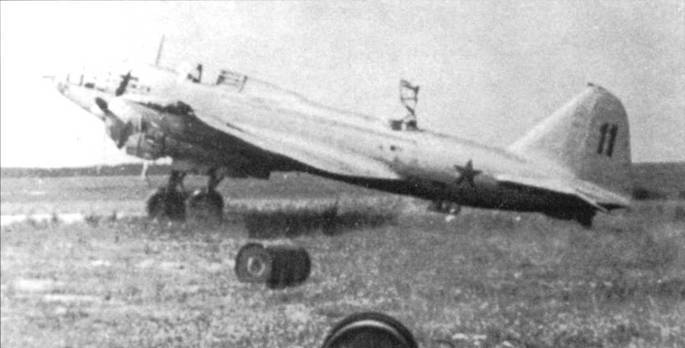

ДБ-3Ф выпуска конца 1939 г. не окрашивались. Этот самолет (желтый «11») был захвачен немцами в июне 1941 г. Колпак турели МВ-3 откинут.

Первый прототип ДБ-3Ф поднял в воздух 21 мая 1939 г. Владимир Коккинаки. Трехмесячная программа летных испытании выявила ряд дефектов. Двигатель М-88 оказался экстремально ненадежным, в серийное производство его не передавали. Из-за несовершенной системы охлаждения двигатели часто перегревались, отказывали и винты ВИШ-23. Перед Государственными Испытаниям на прототип поставили проверенные моторы М-87Б с винтами ВИШ-3. Первый этап ГИ начался 31 августа 1939 г.. Прототип ДБ-3Ф имел нормальную взлетную массу 7660 кг. В ходе ГИ самолет показал максимальную скорость 445 км/ч на высоте 5400 м.

Прототип ДБ-3Ф

ДБ-3Ф (1939 г.)

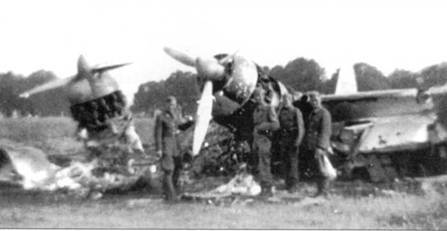

Словацкие солдаты позируют у подорванного отступающими советскими войсками самолета ДБ-3Ф раннего выпуска, лето 1941 г. В носке крыла рядом с мотогондолами есть круглые воздухозаборников маслорадиаторов, типичные для самолетов ДБ-3Ф ранней постройки.

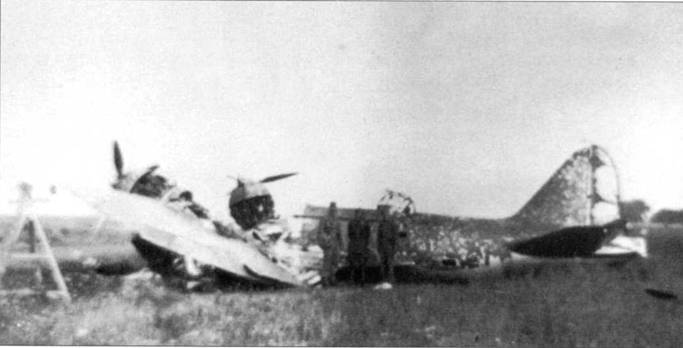

Тот же самолет, может быть и те же словаки. Самолет камуфлирован в полевых условиях пятнами зеленой краски поверх чистого дюраля. Камуфляж нанесен летом 1941 г.

Первую партию из пяти бомбардировщиков ДБ-3Ф для ВВС РККА изготовил ГАЗ № 39 на Ходынке в ноябре 1939 г. ВВС не приняли все пять самолетов по причине технических дефектов. Новые двигатели М-88, которыми были оснащены машины, страдали множеством пороков. На самолетах, которые строились в Воронеже и в Комсомольске, в основном ставились моторы М-87Б. Внешних отличий самолеты с М-88 от самолетов с М-87Б не имели. ВВС забраковали 29 из 49 построенных в декабре 1939 г. самолетов ДБ-3Ф, в основном из-за дефектов шасси и моторов.

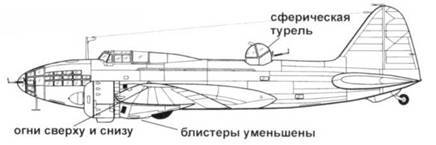

Серийные самолеты имели ряд отличий от прототипа. На серийных бомбардировщиках оставили одну посадочную фару в левой плоскости, правая фара не ставилась. Вместо одинарных навигационных огней в торце законцовке крыла у прототипа, на серийных бомбардировщиках АНО ставили на верхних и нижних поверхностях крыла. Блистеры на створках ниш основных опор шасси уменьшили в размерах.

Серийные ДБ-3Ф комплектовались увеличенными колпаками турелей МВ-3. Все самолеты, построенные ранее весны 1940 г. не окрашивались. Опознавательные знаки наносились на верхние и нижние поверхности обоих консолей крыла и по бортам задней части фюзеляжа. Незадолго до начала войны была введена камуфляжная окраска дальних бомбардировщиков - зеленые пятна поверх дюраля. Чаще всего такой камуфляж рисовали кисточками от руки.

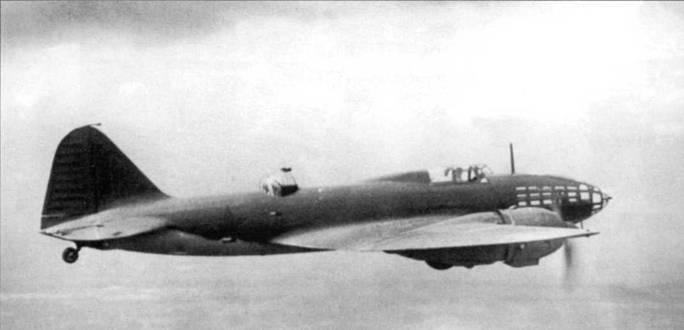

ДБ-3Ф без вооружения в сдаточном испытательном полете. Верх – светло-зеленый, низ – светло-голубой. Такая окраска была введена в конце мая 1940 г. Опознавательные знаки в виде красных пятиконечных звезд с узкой черной окантовкой нанесены на борта фюзеляжа, на верхние и нижние поверхности обоих плоскостей крыла.

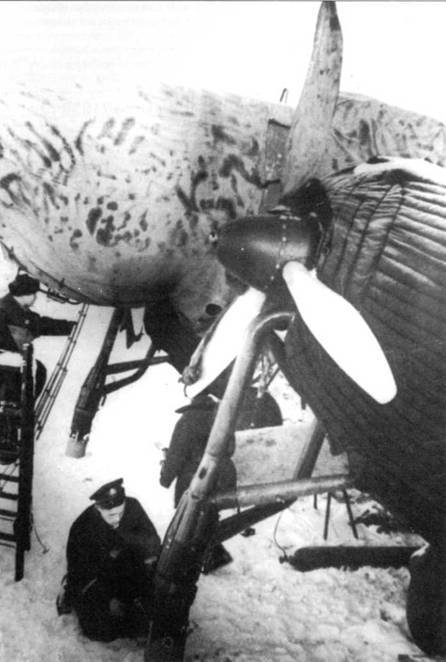

Прогрев двигателей перед запуском на морозе производился газовой горелкой. Горячий воздух подавался в воздухозаборники карбюраторов. Двигатели и носовая часть фюзеляжа самолета закрыты чехлами, к люку штурмана приставлена лесенка.

Эпопея с двигателем М-88 продолжалась в 1940 г. В первом квартале 1940 г. запорожский ГАЗ-29 поставил примерно 100 двигателей с большим количеством дефектов, в массе своей моторы нельзя было ставить на самолеты. Постоянные проблемы доставляли маслорадиаторы, которые делал ГАЗ-34 в Москве. В полетах на большой высоте двигатели часто грелись, масло замерзало. Неудивительно, что выпуск ДБ-3Ф велся в начале 1940 г. низкими темпами.

Возня с М-88 и маслорадиатором продолжалась до марта 1940 г. Параллельно вносились изменения в конструкцию планера. Комплект чертежей на прототип ДБ-ЗФ составлял 8147 «синек», 2174 чертежа на серийные машины были выполнены заново. а в 5211 внесены изменения.

В январе 1940 г. завод № 18 в Воронеже собрал девять ДБ-3Ф с М-87Б и два ДБ-3Ф с моторами М-88. В ходе заводских испытаний сменили четыре двигателя М-88. В конце 1939 г. в конструкцию ДБ-3Ф на заводе № 18 внесли 101 изменение, в начале 1940 г. – еще 44 изменения. Большинство доработок было учтено в самолетах постройки марта 1940 г.

ДБ-3Ф (красный «37») в зимней окраске выруливает пи старт перед очередным боевым вылетам. На белые поверхности опознавательные знаки не нанесены. Низ не перекрашен, светло-голубой. В зимние месяцы таким образам самолеты окрашивали прямо на заводах.

Ил-4 (1939 г.)

Ил-4 (1940 г.)

Взлетно-посадочные характеристики ДБ-3Ф были лучше, чем у ДБ-3 за счет закрылков большей площади. На самолете раскапотирован двигатель М-87Б и открыт люк кабины штурмана.

В числе изменение: перенос маслорадиаторов. замена двух круглых воздухозаборников маслорадиаторов одним прямоугольным. С конца 1940 г. на самолеты начали ставить колеса основных опор шасси, внешне очень похожие на колеса германских бомбардировщиков Ju-88K-1 и Do-215B-3, эти самолеты были закуплены в Германии в мае 1940 г. для ознакомления. В октябре 1940 г. ДБ-3Ф получил противооблединигельную систему, скопированную с аналогичной системы Ju-88K-1.

К 1 нюня 1940 г. завод № 29 изготовил 850 двигателей М-88, но 11 июня выпуск ненадежных моторов был прекращен. Большинство ДБ-3Ф постройки 1940 г. оснащалось двигателями М-87Б. Государственные испытания показали, что ДБ-3Ф с двигателями М-88 имеет максимальную скорость на 22 км/ч меньше, чем у ДБ-3Ф с моторами М-87Б.

Важным фактором совершенствования бомбардировщика стало улучшение его вооружения. Как ни странно, но ДБ-3Ф в отличие от ДБ-3М не мог нести 50-кг зажигательные авиабомбы ЗАБ-50 и химические авиабомбы ХАБ-25.

Приказом командующего ВВС от 23 мая 1940 г. вводилась камуфляжная окраска самолетов ДБ-3Ф - пятна зеленого цвета на верхних поверхностях, низ - светло-голубой. Красные звезды с узкой черной окантовкой по прежнему наносились в шести позициях. Через два дня после подписания приказа, первый камуфлированный ДБ-3Ф вышел из заводского цеха.

В 1940 г. силами трех заводов было изготовлено порядка 1000 самолетов ДБ-3Ф. 808 машин собрал завод № 18 в Воронеже и 198 - завод № 39 в Москве, завод в Комсомольске продолжал строить ДБ-3М.

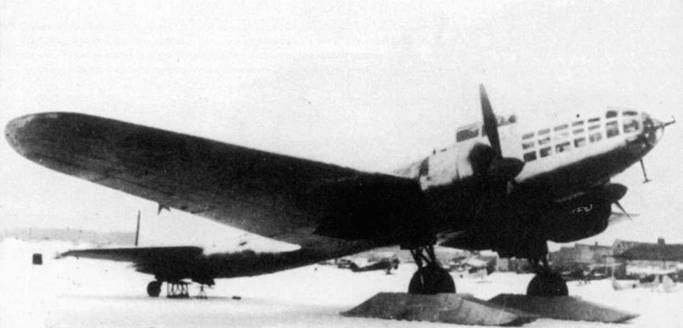

ДБ-3Ф на лыжах. Руление и взлет производилось на таких лыжах, а после отрыва от земли лыжи сбрасывались. Верх самолета белый, низ – черный. Опознавательные знаки на нижних поверхностях крыла закрашены. Обозначение самолета было изменено с ДБ-3Ф на Ил-4 26 марта 1942 г.
