Финские ДБ-3 камуфлировались пятнами черно-зеленого (FS34050) и оливково-зеленого (FS4096) цветов, низ - светло-голубой (FS35414). Желтые участки были закрашены после перехода Финляндии в стан союзников.

Изначально самолеты ДБ-3М поступили на вооружение Pommituslentolaivue-48 (PleLv, бомбардировочная эскадрилья), эскадрилья базировалась в Онтолла. 2 июня 1941 г. на ДБ-3М (VP-14) на высоте 7500 м отказал двигатель, самолет вошел в пикирование и врезался в озеро Конневеси. Второй ДБ-3 (DB-18) разбился при выполнении вынужденной посадки 17 сентября 1942 г. -при касании земли детонировали бомбы. DB-15 пришлось списать после вынужденной посадки на озеро Пилинен 20 февраля 1943 г. Все три самолета были потеряны вследствие отказов материальной части. За время Продолжительной войны самолеты ДБ-3М из PleLv-48 выполнили 27 боевых вылетов.

В ноябре 1943 г. семь оставшихся ДБ-3 передали в 3-е звено LeLv-46. Самолеты использовались для нанесения ударов по целям, определяемым главным штабом финской армии. DB-20 был потерян в результате летного происшествия 29 февраля 1944 г. ДБ-3М из LeLv-46 выполнили 44 боевых вылетов, последний из них состоялся 8 августа 1944 г. 4 сентября 1944 г. Финляндия и Советский Союз подписали соглашение о перемирии. Финляндия объявила войну Германии. Желтые законцовки крыла и желтые полосы на фюзеляжах были закрашены. 22 октября 1944 немецкие зенитчики сбили DB-16. До 22 марта 1945 г. финские ДБ-3 выполнили 31 боевой вылет против германских войск. Всего четыре из 11 финских ДБ-3 уцелели к концу войны. Последний полет был выполнен на DB-13 I ноября 1945 г. Всего самолеты ДБ-3М в составе финских ВВС налетали 372 ч.

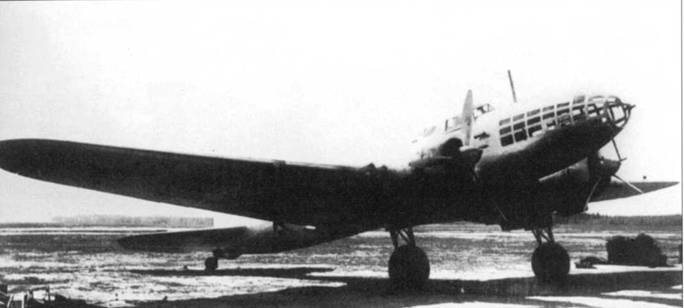

Неокрашенный прототип ДБ-3Ф во время заводских испытаний, лето 1939 г. Самолет имел фюзеляж упрощенной конструкции с переделанной носовой частью. В носке правой консоли крыла установлена посадочная фара.

ДБ-3М

Прототип ДБ-3Ф

Нарком обороны К.Е Ворошилов отдал приказ в 1938 г. резко увеличить выпуск самолетов ДБ-3. Заводу № 39 план на год подняли с 600 самолетов до 1000. Двум другим заводам предстояло построить еще 2500 дальних бомбардировщиков.

В том же 1938 г. в ОКБ Ильюшина начались работы по глубокой модернизации самолета с целью ликвидации выявленных недостатков, упрощения производства и улучшения тактико-технических характеристик. В частности предусматривалась замена узлов из алюминия на стальные или деревянные.

Производство самолетов ДБ-3 на трех авиазаводах показала, что конструкция чрезмерно сложна, а затраты времени на изготовления одной машины очень велики. Советский Союз в те годы не имел большого количества высокопрофессиональных рабочих. Особенно тяжело давалась сварка крыла.

В конце 30-х СССР не обладал достаточных опытом массовой постройки больших цельнометаллических самолетов. Конструктор Борис Лисунов был направлен для ознакомления с американскими достижениями в области самолетостроения на завод фирмы Дуглас в Санта-Монике, командировка продолжалась с ноября 1936 г. по декабрь 1939 г. Лисунов рекомендовал закупить лицензию на производство самолетов DC-3. Советские конструкторы внимательно изучили плазово-шаблонный метод, с помощью которого собирался DC-3. Использование плазово-шаблонного метода резко упрощало сборку при одновременном повышении ее качества. Американскую методику быстро приспособили под сборку ДБ-3.

Модернизированный ДБ-3 отличался от предшественника прежде всего конструкцией крыла и обводами носовой части фюзеляжа. Самолет получили обозначение ДБ-3Ф. в марте 1942 г. измененное на Ил-4.

Конструкция фюзеляжа ДБ-3Ф была адаптирована под использование плазово-шаблонного метода сборки. Большинство U-образных профилей заменили I-образными швеллерами, удалось резко сократить объем сварных работ, широко использованы штампованные детали.

Оригинальные сварные конструкции из труб оставлены на моторамах и еще в нескольких местах. Изменения в конструкции сократили трудозатраты на изготовление одного самолета с 30301 ч для ДБ-3М до 14331 ч у ДБ-3Ф.

Вместо десяти топливных баков было сделано шесть. Суммарный запас топлива составлял 3855 л, у ДБ-3Б - 2860 л. Теперь была предусмотрена возможность аварийного слива топлива в полете. На прототипе ДБ-3Ф стоял трехосный автопилот фирмы Сперри, но на большинстве серийных бомбардировщиков автопилоты не ставились.

Оснащенный двигателями М-88 прототип ДБ-3Ф на аэродромной стоянке, середина 1939 г. На прототипе стояла приплюснутая верхняя турель, как на ДБ-3М. Серийные ДБ-3Ф комплектовались полусферическими турелями. На прототипе имелась одна посадочная фара, па серийных самолетах – две.

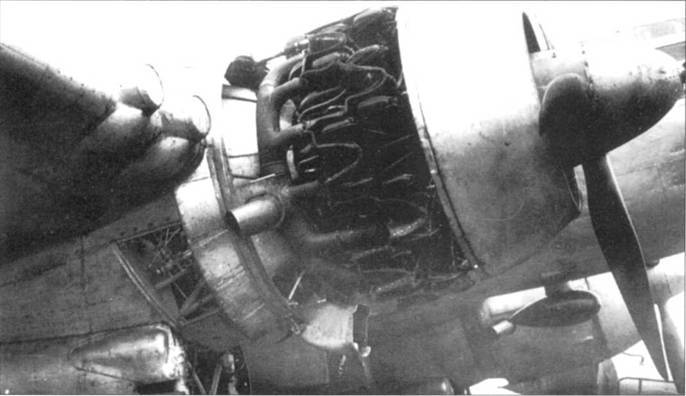

Раскапотированный 14-цилиндровый двигатель М-88 самолета ДБ-3Ф. Мотор М-88 был ненадежным, его заменили двигателем М- 87Б. На снимке хорошо видны два круглых воздухозаборника маслорадиатора в носке крыла, типичные для прототипа и самолетов ранней постройки. Треугольные выштамповки на створках ниши шасси сделаны под колеса большего, чем на ДБ-3М диаметра.

Самым заметным внешним отличием стала измененная носовая форма фюзеляжа ДБ-3Ф. удлиненная с 14,22 м у ДБ-3М до 14.79 м на ДБ-3Ф. Резко была увеличена площадь остекления кабины штурмана. В днище кабины штурмана вместо металлического откидного люка был сделан прозрачный люк. На ДБ-3Ф никогда не монтировались зеркала заднего обзора, в то время как на переплетах козырьков кабин ДБ-3М зеркала порой ставились.

Размах крыла остался прежним - 21.44 м, но площадь увеличилась с 65,6 м² у ДБ-3 до 66,7 м² у ДБ-3Ф. Площадь крыла увеличена за счет увеличения площади закрылков. Один круглый воздухозаборник маслорадиатора в носках крыла каждой плоскости между фюзеляжем и мотогондолами заменен двумя, которые теперь располагались на внешних частях плоскостей. На ДБ-3 не было посадочной фары, на прототипе ДБ-3Ф посадочные фары поставили в носках правой и левой консолей крыла.

В состав экипажа ввели воздушного стрелка, которые отвечал за работу с верхней фюзеляжной стрелковой точкой. Стрелок-радист в случае нужды вел огонь из нижней люковой пулеметной установки. В кабине штурмана поставили второй, упрощенный, комплект органов управления самолетом.

Сложное и ненадежное шасси ДБ-3 на ДБ-3Ф в значительной степени упростили. Прочность стоек была усилена за счет внедрения Х-образных подкосов. Вместо гидравлики основные опоры шасси убирались и выпускались посредством пневмосистемы. Диаметр колес увеличен с 80 см до 100 см, установлены более эффективные тормоза колес. Размеры ниш шасси остались прежними, в створках ниш пришлось сделать выступы под колеса большего диаметра.

На ДБ-3Ф поставили новые двигатели М-88 взлетной мощностью 1100 л.с. Мотор М-88 представлял собой развитие конструкции двигателя М-87. Первый М-88 был готов в 1939 г. Виты ВИШ-3 заменили винтами ВИШ-23.

Изменениям подверглись капоты моторов - появились длинные верхние выхлопные патрубки. Передняя часть мотогондолы стала более конической, на основных панелях капота сделаны каплеобразные выступы.

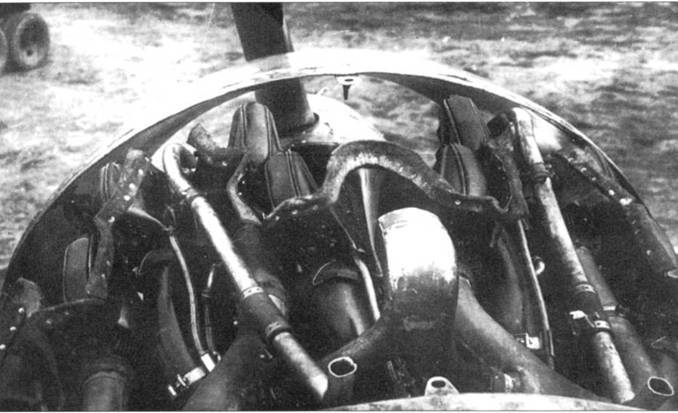

Вид сверху раскапотированного двигателя М-88. Мотор развивал мощность 1100.л.с., на 150.л.с. больше, чем М-87Б, но был ненадежен в работе. Перед государственными испытаниями двигатели М-88 на прототипе заменили моторами М-87Б.
