Ил-4 - Страница 14

Максимальная бомбовая нагрузка 2900 кг.

Максимальная скорость - 448 км/ч

Практический потолок -10 000 м

Максимальная дальность полета 3300 км

Экипаж - 4 человека

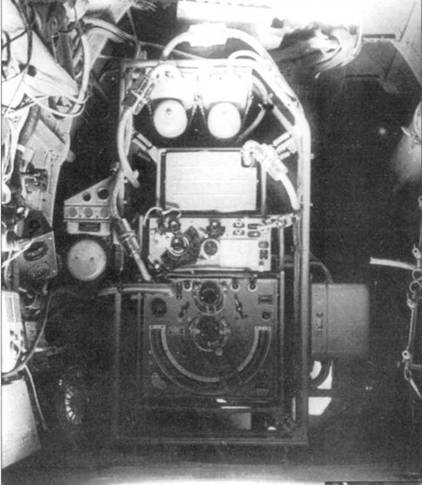

Радиостанция PCБ-6 установлена в хвостовой части фюзеляжа самолета Ил-4, непосредственно перед турелью МВ-ЗВ верхней части стойки – передатчик, в центральной части – приемник. Ниже приемника установлены преобразователи.

Дистанционно управляемый аэрофотоаппарат АФА-13 установлен внутри фюзеляжа в районе передней кромки стабилизатора. Фотоаппарат предназначен для фиксации результатов бомбометания. Масса камеры – 13 кг, за один полет можно было выполнить 150 снимков.

Впервые самолеты ДБ-3 приняли участие в боевых действиях в 1939 г. в Китае, во время японо-китайской воины. СССР предоставил Китаю 24 бомбардировщика. Самолеты поступили на вооружение 8-й бомбардировочной авиагруппы и советского добровольческого подразделения. Обе вооруженные ДБ-3 части базировались в Ченыду, провинция Сычуань, центральный Китай. Самолеты выполнили довольно много боевых вылетов, в том числе два успешных рейда на японский аэродром Ханькоу, расположенном в 1500 км от Ченьгду. Китайцы использовали ДБ-3 до конца 1943 г., когда иссякли запасные части к самолетам и начались поставки американской техники. Информация о потерях китайских ДБ-3 отсутствует.

Советские ДБ-3. как из состава ВВС, так и морской авиации, активно использовались в ходе войны с Финляндией 1939 - 1940 г. Потери в бомбардировщиках были очень серьезными, причиной тому стала комбинация многих факторов: плохая профессиональная подготовка экипажем и технического состава, удачные действия финской ПВО, некомпетентность командного состава РККА, суровые природно-климатические условия.

На 22 июня 1941 г. в западных военных округах Советского Союза в составе полков АДД имелось 1122 самолета ДБ-3 и ДБ-3Ф, 906 из них боеготовые. Это составляло 84 % всего самолетного парка АДД. Большинство полков, вооруженных ДБ-3, дислоцировалось близко к границе, из-за чего они попали под первый удар люфтваффе.

Колпак турели МВ-3 открыт. Обычно здесь ставился пулемет ШКАС, но в данном случае пулемет снят. С середины 1942 г. вместо турели МВ-3 с пулеметом ШКАС устанавливали турели УТК-1 с пулеметами УБТ калибра 12,7 мм. На откидном колпаке смонтирован аэродинамический балансир.

Люковая установка ЛюМВ-2 с пулеметом ШКАС. Углы отклонения пулемета – +/- 30 град вправо и влево от продольной оси самолета и 90 град вши. Огонь из люковой установки вел стрелок-радист.

Хвостовая опора шасси самолета Ил-4. Щиток на стойки снижал вероятность попадания грязи и снега в хвостовую часть фюзеляжа. На поздних Ил-4 щиток не ставился.

Первые боевые вылеты дальние бомбардировщики осуществляли днем, без прикрытия истребителей и по объектам, расположенной во фронтовой полосе. Потери были огромными, если не чудовищными. В одном из полков, переброшенных на фронт в середине лета 1941 г. первый боевой вылет прошел вообще без потерь, но во втором была полностью выбита немецкими истребителями одна эскадрилья. Приказом от 3 июля высшее советское командование запретило использовать ДБ-3 днем, но приказ выполнялся не везде и не всегда. В конце июля 1941 г. в составе четырех корпусов дальней авиации осталось всего 75 исправных ДБ-3 и ДБ-3Ф.

Чаще всего самолеты несли 100-кг бомбы ФАБ-100, хотя применялись и 250-кг ФАБ-250 и пятисотки ФАБ-500. Химическое оружие в боевых действиях не использовалось никогда.

Приказом от 5 марта 1942 г. АДД выделалась из состава ВВС в отдельное формирование. Авиация Дальнего Действия состояла из восьми дальних авиационных корпусов по четыре дальних бомбардировочных авиаполка в корпусе.

Вид из фюзеляжа на установку ЛюМВ-2. Створки .пока открывались только в случае возможного появления истребителей противника. Турель комплектовалась оптическим прицелом ОП-2Л.

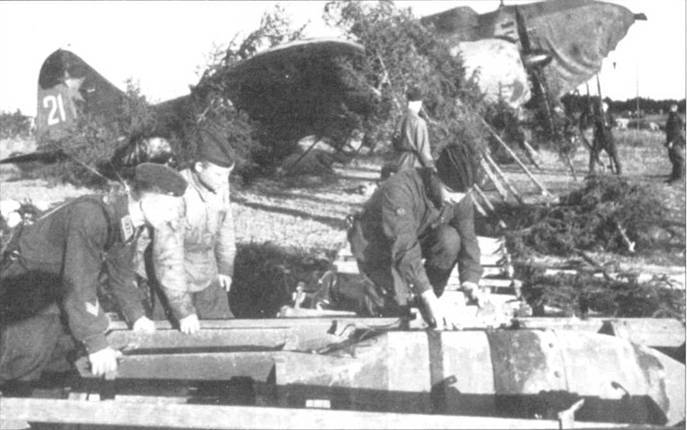

Подготовка 500-кг бомбы к подвеске на Ил-4 с бортовым номером «21» белого цвета, начало воины. Самолет зачехлен и закрыт маскировкой из срубленных деревьев. Голубая окраски нижних поверхностей бомбардировщиков сильно бликовала в лучах прожекторов, полному с началом войны большинство самолетов ДБ-3 снизу были перекрашены в черный цвет.

Полк состоял из трех эскадрилий. По штату на вооружении корпуса полагалось иметь 108 бомбардировщиков, по 27 самолетов в полку.

Рейды на Берлин августа-сентября 1941 г. широко известны. Менее известны дальние полеты, которые экипажи Ил-4 выполнили через год, в августе и сентябре 1942 г. Самолеты нанесли удары по Кенигсбергу. Данцигу, Берлину, Будапешту и Бухаресту. Полеты продолжались по 12 часов, пилоты работали на пределе человеческих сил в силу отсутствия на большей части бомбардировщиков автопилотов и аэродинамических особенностей самолета - малыми запасами устойчивости. То есть весь полет летчик держал самолет в буквальном смысле на руках. Часто на помощь летчикам приходили штурманы, но второй комплект органов управления, установленный у штурмана не являлся полноценным и, кроме того, штурману надо было выполнять свои прямые обязанности.

Дальние рейды случались редко, в основном самолеты наносили ночные удары по объектам, расположенным в тактической полосе, а также по железнодорожным узлам, портам, аэродромам.

Помимо бомбометания. Ил-4 привлекались к выполнению разведывательных заданий, десантированию людей и грузов в глубоком тылу противника, выполняли функции блокировщиков аэродромов, подавляли средства ПВО. 8 декабря 1944 г. АДД была преобразована в 18-ю воздушную армию, которая опять вошла в состав ВВС. Апофеозом действий советских дальних бомбардировщиков можно считать налет 516 самолетов 18-й воздушной армии на Кенигсберг 7 апреля 1945 г.

Экипажи дальних бомбардировочных авиаполков за годы воины выполнили более 220 000 боевых вылетов, но только 13 000 из них можно отнести к стратегическим. За годы войны советская авиация потеряла более 10 000 бомбардировщиков, в том числе ДБ-3 и Ил-4.

Механики готовят к боевому вылету Ил- 4 с бортовым номером 69 белого цвета. На переднем плане – бомбы в деревянных контейнерах. Данный самолет имеет короткие выхлопные патрубки двигателей. Окраска: верх – камуфляж средне-зеленого и темно-зеленого цвета, низ – черный. Надпись «Отважный» выполнена краской белого цвета. На вертикальном оперении нанесен опознавательный знак.

Десять соток выложены в линию перед подвеской в бомбоотсек Ил-4. Выхлопной патрубок двигателя – длинный, приспособленный под монтаж пламегасителя ГАМ-9.

ФАБ-100

ФАБ-250
