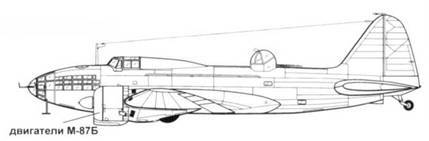

ДБ-3Ф (1940 г.)

Ил-4 (1941-42 гг.)

Недостатки ДБ-3Ф и острая потребность ВВС в пикирующих бомбардировщиках Пе-2 и штурмовиках Ил-2 заставило руководство страны принять решение о прекращение производства дальних бомбардировщиков на заводе № 18 в Воронеже с апреля 1941 г., вскоре производство ДБ-3Ф свернули также на заводе № 39 в Москве. Таким образом производство ДБ-3Ф сохранилось лишь на заводе № 126 в Комсомольске-на-Амуре. Некоторое время ВВС хотели вообще отказаться от серии ДБ-3Ф в пользу двухмоторного дальнего бомбардировщика ДБ-240 (Ер-2), однако массового производства ДБ-240 но ряду причин налажено не было.

Даже если не брать в расчет конструктивные дефекты, ДБ-3Ф все равно нельзя считать идеалом. Слишком много времени требовалось на техническое обслуживание самолета. К примеру, на демонтаж кока винта у ДБ-3Ф отводилось 15 минут, у Ju-88K-1 - 5 секунд. Монтаж двигателя на ДБ-3Ф занимал 12 часов, на Ju-88K-1 - три часа.

В середине 1941 г. на самолеты начали ставить капоты большего диаметра, что уменьшило вероятность перегрева двигателей. От блистеров по периметру капота отказались, воздуховод карбюратора был удлинен, также как и нижний выхлопной патрубок. Небольшое квадратное окошко добавилось в верхнем ряду остекления кабины штурмана.

Вскоре после начала Великой Отечественной войны самолеты ДБ-3Ф стали камуфлировать, верх - пятна средне-зеленого и черно-зеленого цвета, нижние поверхности остались светло-голубыми. Опознавательные знаки наносились только на нижние поверхности крыла, звезды на фюзеляже сохранились. С началом ночных полетов нижние поверхности стали перекрашивать в черный цвет.

Самолеты ДБ-3Ф выпуска второй половины 1941 г. не имели прозрачного колпака за сдвижным сегментом фонаря кабины. В конце 1941 г. самолеты стали выпускать без обтекателей хвостовой опоры шасси.

Большинство из 757 самолетов постройки 1941 г. выпущено заводом № 126 в Комсомольске-на-Амуре.

Согласно постановлению ГКО от 26 арта 1942 г. название самолета было изменено на Ил-4 в честь конструктора С.В. Ильюшина.

Весной 1942 г. вместо турели МВ-3 с пулеметом ШКАС стали ставить турели УТК-1 с пулеметом УБТ калибра 12,7 мм. Боекомплект к крупнокалиберному пулемету составлял 500 патронов. Стрелок турели УТК-1 защищался броней толщиной 6-9 мм.

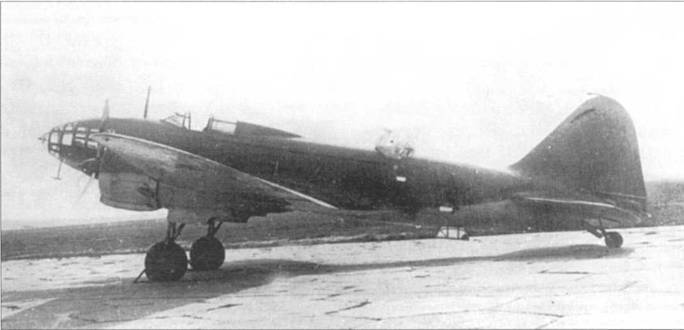

ДБ-3Ф с усиливающими прочностными накладками на нижней поверхности крыла. Серийных самолетов с такими накладками не было. Антенна радиокомпаса установлена снизу фюзеляжа в каплеобразном обтекателе.

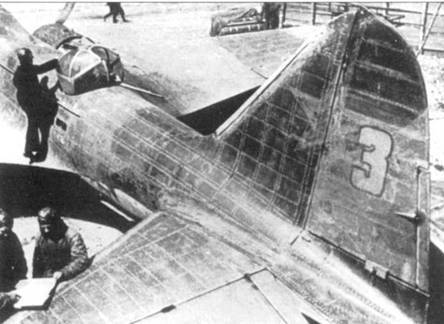

Подготовка к боевому вылету ДБ-3Ф (красная «3») из гвардейского минно-торпедного авиаполка авиации Черноморского флота. Верх – камуфляж из пятен черного и зеленого цвета. Переплет колпака турели УТК-1 – натуральный металл. Из- за облупившейся краски отлично видны все заклепки.

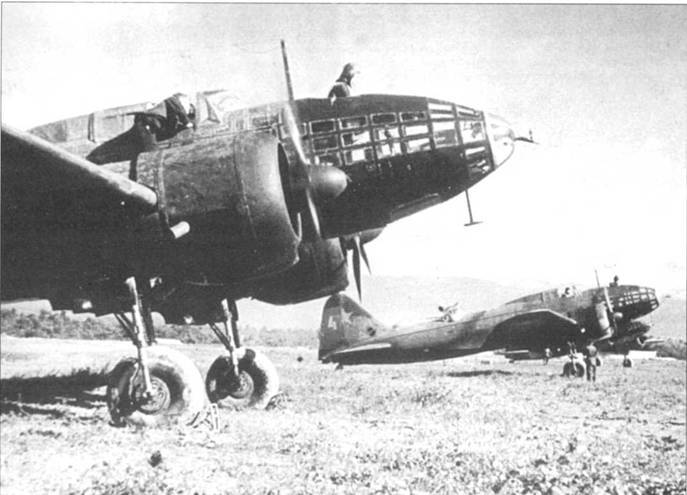

ДБ-3Ф с более плоским, чем у большинства серийных самолетов, козырьком фонаря кабины летчика. Прозрачная задняя часть кабины пилота типична для ДБ-3Ф раннего, довоенного, выпуска, однако на самолете стоят капоты позднего типа.

Пулемет УБТ весил 21,5 кг, начальная скорость пули составляла 860 м/с, скорострельность 1000 выстрелов в минуту. Для сравнения: ШКАС весил 10,6 кг, начальная скорость пули 825 м/с, скорострельность 1800 выстрелов в минуту. Пуля пулемета УБТ весила 48 грамм, в три раза больше пули ШКАСа (16 грамм).

Линейка бомбардировщиков ДБ-3Ф в зимней окраске перед вылетом па боевое задание. Перед козырьком фонаря кабины летчика оставлена полоса оригинальной зеленой окраски. Нижние поверхности бомбардировщиков начали окрашивать в черный цвет с переходом АДД к преимущественным действиям ночью.

Ил-4 на старте. Самолеты, судя по внешнему виду краски, сильно изношены. Тяжелые климатические условия и низкое качество советской краски не способствовали сохранению «свежего» внешнего вида самолетов. Переплеты фонарей кабин пилотов – натуральный, некрашеный, металл. На рулении действиями летчика руководил штурман, высунувшись для лучшего обзора из верхнего люка.

В конце 1942 г. вместо винтов ВИШ-3 ставились винты АВ-5-Ф-158. площадь закрылков была увеличена на 2 м². Увеличение площади закрылков положительно сказалось на взлетно-посадочных характеристиках самолетов, что было особенно важно при работе с грунтовых аэродромов. За счет изменения конструкции крыла удалось увеличить емкость внешних крыльевых баков, в результате максимальный запас топлива вырос с 2860 л до 3855 л.

В 1942 г. было построено 858 бомбардировщиков Ил-4 - немного по сравнению с Ил-2 и Пе-2. На этой стадии войны ВВС отдавали предпочтение ударным самолетам фронтовой авиации. Кроме того, цельнометаллическая конструкция Ил-4 поглощала слишком много дефицитного тогда алюминия. Нехватку Ил-4 частично компенсировали начавшиеся в рамках ленд-лиза поставки американских бомбардировщиков В-25 «Митчелл».

Ил-4 из 119-го морского разведывательного авиационного полка перед боевым вылетом, июнь 1943 г. Видны короткие выхлопные патрубки двигателей, обычные до внедрения пламегасителей ГАМ-9. Окраска самолетов: верх – камуфляж из пятен черного, темно-зеленого и средне-зеленого цвета, низ – черный. Звезд на бортах фюзеляжа нет.

Самолет Ил-4 на заводском аэродроме завода s 64 в Воронеже, начало 1945 г. Самолет подперт козлами – колесо на правой основной опоре шасси снято. Звезды нанесены на борта фюзеляжа и на вертикальное оперение, но не верхние поверхности крыла.

Ил-4 (белый 78) позднего выпуска на взлете, самолет только что оторвал от земли хвостовое колесо. С середины 1943 г., когда советский авиация завоевала господство в воздухе, Дальняя Авиация опять перешла к дневным налетам. На борту фюзеляжи ниже фонаря кабины изображен знак «Гвардия» – самолет принадлежит гвардейскому авиационному полку.

Ил-4 (1941-42 гг.)

Ил-4 (1943 г.)

Заправка оснащенного двигателями М- 88 бомбардировщика Ил-4 бензином с октановым числам 92 из камуфлированной автоцистерны. На полную заправку самолета уходило 45 минут. Люк штурмана – металлический, с окном- илюминатором. На борту фюзеляжа за остеклением кабины штурмана установлены две трубки Вентури.

Ил-4 (№2314) с деревянными носовой частью и хвостовым обтекателем, и фанерной обшивкой крыла – вид слева, сверху и справа.
