Буксировщик планеров и транспортный самолет Не-111H-20/R2 имел экипаж из трех человек. Эти машины сменили абсолютно устаревшие Ju-52/3m. На ночном бомбардировщике He-111H-20/R3 в состав экипажа ввели двух воздушных стрелков. Вариант He-111H-20/R4 мог нести двадцать 50 кг бомб и использовался в качестве ночного «беспокоящего» бомбардировщика на Восточном фронте.

Все Не-111Н-20 вооружались пулеметами MG-131 в носовой, верхней и нижней стрелковых точках. В нижней гондоле часто ставилась турель DL131. По левому и правому бортам фюзеляжа монтировались спаренные пулеметы MG-18Z. Радиооборудование включало радиостанции FuG-10P, FuG-16, APZ-6, FuBl-Z, FuG-101, FuG-25A.

Ha He-111H-20 стояло два мотора JUMO-211E-1 мощностью по 1720 л.с. с деревянными трехлопастными воздушными винтами VS-11. Обычно на выхлопные патрубки всех Не-111Н-20 ставились пламегасители. Максимальная взлетная масса самолета составляла 14 500 кг, максимальная скорость на высоте 8300 м - 350 км/ч. Летом 1944 г. было построено 550 Не-111Н-20, еще 586 Не-111Н-6 было доработано до уровня Не-111H-20 за тот же период.

Фирма Хейнкель построила 22 Не-111Н-21 в конце весны и летом 1944 г. Самолет представлял собой комбинацию 1350-сильных моторов JUMO-211F-2 и планера Не-111Н-20. В результате существенно улучшились высотные характеристики самолета. На высоте 7000 м бомбардировщик развивал скорость 480 км/ч, а практический потолок достиг 10000 м.

Двигатели JUMO-211F-2 шли прежде всего на истребители FW-190D, поэтому Не-111Н-21 было построено так мало.

Не-111Н-22 предназначался для доставки одного самолета-снаряда Физилер Fi-103А-1, более известного как V-1. Концепция Не-111Н как носителя V-1 прошла успешную отработку в ракетном центре Пенемюнде зимой 1943-1944 г.г. Несколько Не-111Н-16 и Не-111Н-20 доработали в носители самолетов-снарядов. Летающие бомбы подвешивались по одной под левую и правую плоскости крыла между фюзеляжем и мотогондолами на доработанные пилоны ЕТС-2000.

Верхняя стрелковая точка бомбардировщика Не-111Н-20- 13-мм пулемет MG-131 на турели DL131. Турель с круговым обстрелом имела электропривод разворота. Светлый круг на поверхности фюзеляжа перед турелью DL131 – обтекатель антенны радиокомпаса EZ-6. На выхлопных патрубках двигателя установлены пламегасители.

В проемах окон фюзеляжа бомбардировщика Не-111Н-20 стояли спаренные пулеметы MG-81Z. Оконный проем зашит металлом, который защищал стрелка от набегающего потока воздуха, но одновременно сильно ограничивал обзор.

Под правой плоскостью крыла Не-111Н- 22 (5K+GA) из Stab/KG-3 подвешен самолет-снаряд Физилер Fi-103A (V-1). Самолеты 3-й эскадры, действуя с аэродромов Голландии и Германии в конце 1944г. запускали самолеты-снаряды по Лондону и Саутгемптону Пульсирующий реактивный двигатель «Фау» запускался еще до отделения самолета-снаряда от носителя.

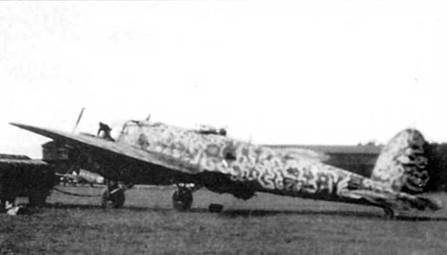

Не-111Н-21 из KG-4 “General Wever” заправляют горючим па венгерском аэродроме, конец лета 1944 г. На фюзеляже за опознавательным знаком нанесены литеры «В» (красного цвета) и «V» (черного цвета). Поверх стандартного камуфляжа нанесены затейливые линии светло-серого цвета (RLM-76). В подфюзеляжной гондоле стоит 13-мм пулемет MG-131. Скорострельность пулемета 900 выстрелов в минуту, начальная скорость пули – 2370 м/с.

Во второй половине 1944 г. на базе бомбардировщиков He-111H-20/Rl и Не-111Н-23 выпускались десантные модификации. Самолеты были способны перевозить до 16 парашютистов. На снимке – He-111H-20/R1 из коллекции музея Королевских ВВС Великобритании в Хендоне. Парашютисты покидали самолет через заднюю часть подфюзеляжной гондолы.

Не-111Z-l на аэродроме Полтава, Украина, 1943 г. «Цвиллинг» представлял собой два Не-111Н-6, объединенных в единое целое общим центропланом, в середине которого монтировался пятый мотор. Под обоими фюзеляжами подвешено по два 900-литровых топливных бака. В феврале 1943 г. самолеты Не-111Z-1 применялись для буксировки гигантских десантных планеров Ме-321 и Go-242.

Передние части стабилизатора зашивались стальными панелями во избежание обгорания обшивки при запуске двигателей V-1.

Большинство Не-111Н-22 поступили на вооружение II./KG-53, первый самолет прибыл в часть 7 июля 1944 г. Группа базировалась на северо-западе Германии и Голландии и осуществляла ночные налеты на Великобританию. Самолеты шли над Северным морем на высоте 90 м со скоростью 275 км/ч. На удалении 100 - 150 км от цели Не-111Н-22 набирали высоту 400 м и разгонялись до 320 км/ч, после чего выполнялся пуск V-1. Перед отцеплением самолета-снаряда его двигатель работал в течение 10 с для прогрева. По ярким языкам пламени, вырывавшихся из реактивных двигателей V-1, британские ночные истребители легко обнаруживали как самолеты-снаряды, так и их носители. Ночники сбили примерно 80 Не-111Н-20, еще несколько самолетов было потеряно в результате летных происшествий.

Финальным вариантом семейства Не-111H стал Не-111Н-23, дальний транспортный самолет. 12 недостроенных Не-ШН-20 переделали в вариант Н-22 в конце 1944 г. Вооружение было ограничено двумя пулеметами MG131 в носу фюзеляжа и в подфюзеляжной гондоле, один 7,92-мм спаренный пулемет MG18Z стоял на верхней турели. В кабине помещалось до восьми парашютистов, покидавших самолет через люк в подфюзеляжной гондоле, как на Не-111H-20/R1. На двух внешних пилонах можно было подвешивать два 800-кг десантных контейнера. Не-111Н-23 поступили на вооружение KG-200, эскадры специального назначения. В конечном итоге силами полевых ремонтных мастерских все 12 Не-111Н-23 переделали обратно в ночные бомбардировщики,

С 1935 по 1944 г.г. было построено где-то 7585 самолетов Не-111 всех вариантов, в том числе 6615 Не-111P и Не-111H. После окончания Второй мировой войны испанская фирма CASA изготовила по лицензии, купленной в 1944г., 130 Не-111H-16. Самолеты испанской постройки обозначались CASA-2111, они использовались как бомбардировщики, разведчики и транспортные самолеты. Нехватка двигателей JUMO-211F-2 привела к тому, что на 70 последних построенных в Испании самолетов поставили моторы Роллс-Ройс «Мерлин 500-20» и «Мерлин 500-29» мощностью 1600 л.с. Самолеты CASA-2111 эксплуатировались в Испании до начала 70-х годов.

He 111Z-1

Пятерка бомбардировщиков Нс-111P в строю пеленга, снимок начала 1939г. Один Не-111P отстал от группы. Самолеты окрашены по предвоенной схеме: RLM-61/62/63. Бортовые коды – пятизначные. По эмблеме на борту фюзеляжей самолетов можно определить принадлежность – III/KG-255. Приказом от 1 мая 1939 г. в ознаменование Дня Международной солидарности трудящихся III/ KG-255 была преобразована в III/KG-51.

В 1943 г. люфтваффе был необходим высотный бомбардировщик с потолком, значительно большим, чем реальный потолок в 6000 м у Не-111. Фирма Хейнкель вышла в RLM с предложением о постройке высотного бомбардировщика He-111R. Сначала был подготовлен проект He-111R-1 с оснащенными турбокомпрессорами и кольцевыми радиаторами двумя двигателями Юнкере JUMO-211F-1 мощностью по 1300 л.с. В люфтваффе сочли летные данные Не-111R-1 не достаточными, после чего на Хейнкеле в начале 1944 г. сделали проект He-111R-2.

На He-111R-2 планировалось поставить моторы Даймлер-Бенц DB-603U мощностью 1810 л.с. с турбокомпрессорами «Хиртц» или TKL-15. Кольцевые радиаторы от Не-111R-1 сохранились и в новом проекте. Расчетная максимальная скорость составляла 500 км/ч, практический потолок -14 000 м. В прототип высотного бомбардировщика He-111V-32 был переоборудован один Не-111Н-6. На самолет поставили двигатели DB-603U с турбокомпрессорами ТК-9АС. Результаты летных испытаний оказались не удовлетворительными, дальнейшего развития работы не получили.
