Третьей массовой моделью Не-111, вслед за Не-111Н-3 и Не-111Н-6, стала модификация Не-111Н-16, запущенная в серию в конце 1942 г. Новый вариант был разработан на базе Не-111Н-14, оптимизированным для действий ночью, но имел оборонительное вооружение по типу Не-111Н-11.

Размах крыла Не-111Н-16 составлял 22,5 м при длине самолета 16,4 м и высоте 4 м. Масса самолета - 6900 кг, максимальная взлетная масса - 14 000 кг. На Не-111H-16 стояли два мотора JUMO-211F-2 мощностью по 1340 л.с. Максимальная скорость на высоте 6000 м - 434 км/ч, крейсерская скорость - 390 км/ч, практический потолок 8500 м. Дальность полета с полной нагрузкой - 2000 км.

Радиооборудование включало радиостанции FuG-10P, FuG-16, FuBl-Z, APZ-6, на части самолетов устанавливался радиовысотомер FuG-101. Иногда монтировались ножи Kuto-Nase и Kuto.

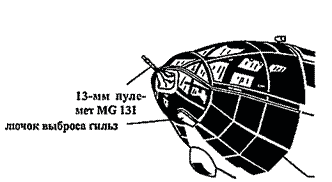

Оборонительное вооружение включало два пулемета Рейнметалл MG-131 калибра 13 мм (один в носу у штурмана, второй - в подфюзеляжной гондоле). Часть самолетов комплектовалось установленной в подфюзеляжной гондоле турелью DL131 с электроприводом, на турели монтировался пулемет MG-131; эти самолеты обозначались He-111H-16/R1. В бортах фюзеляжа и на верхней турели стояли спаренные 7,92-мм пулеметы MG18Z. Пушки MG-FF не ставились.

На Не-111Н-16 сохранили восемь бомбодержателей ESAC в бомбоотсеке, хотя четыре левых держателя могли заменяться 835-литровым топливным баком. Для внешней подвески монтировались держатели ЕТС-2000. Снаружи можно было подвесить четыре бомбы SC-250 или 32 бомбы SC-50, другой вариант подвески: четыре SC-250 в бомбоотсеке и одна SC-1000 на внешней подвеске. При использовании стартовых ускорителей R-Great максимальная бомбовая нагрузка увеличивалась с 2000 кг до 3000 кг. Ускорители монтировались под крылом.

Помимо He-111H-16/R1 существовало еще два подварианта: He-111H-16/R2 и Не-111H-16/R3. He-111H-16/R2 предназначался для буксировки планеров, а He-111H-16/ R3 применялся в качестве лидеровщика в ночных налетах.

Заводы изготовили с конца 1942 г. до конца 1943 г. 1155 бомбардировщиков Не-111H-16, в тот же период в вариант Н-16 было модернизировано 280 Не-111H-6 и 35 Не-111Н-11.

Программа учебно-тренировочного самолета с двойным управлением Не-111Н-17 на базе Не-111Н-6/Н-11 была аннулирована до постройки прототипа. Не-111Н-18 представлял собой дальний ночной бомбардировщик, сходный с He-111H-16/R3. В носовой части самолета была установлена пушка MG-FF, в гондоле - пулеметы MG-131, верхняя стрелковая точка - MG18Z, бортовые стрелковые точки в фюзеляже ликвидированы, а экипаж сокращен до трех человек (пилот, стрелок-радист, воздушный стрелок). С бомбовой нагрузкой в 2000 кг Не-111Н-18 обладал дальностью полета 2800 км. Двигатели - два JUMO-211F-2 мощностью по 1340 л.с.

Посадка на брюхо Не-111Н-11, Венгрия, начало 1944 г В носовой части фюзеляжа самолета смонтированы ножи Kuto-Nase.

В полете бомбардировщики He-111H-16/R-2, Восточный фронт, начало 1943 г. Предназначение буквы «Е» (предположительно белого цвета) не установлено. Самолеты He-111H-16/R-2 комплектовались буксировочным оборудованием, они могли применяться как бомбардировщики и как буксировщики планеров.

He 111 Н-11

He 111Н-16

На He-111H-18/R1 установили дополнительную бронезащиту экипажа, на Не-111H-18/R2 внизу поставили турель DL131 с электроприводом, вооруженную пулеметом MG131. На выхлопных патрубках двигателей He-111H-18/R3 ставились пламегасители. Фирма Хейнкель в 1943 г. построила всего 30 Не-111Н-18, самолеты были направлены во Францию и на Восточный фронт. Не-111Н-19 рассматривался как учебно-тренировочный самолет с двойным управлением на базе Не-111 Н-16, из оборонительного вооружения на нем предполагалось оставить только нижний пулемет MG-131; работы по Не-ПШ-16 прекращены в начале 1944 г.

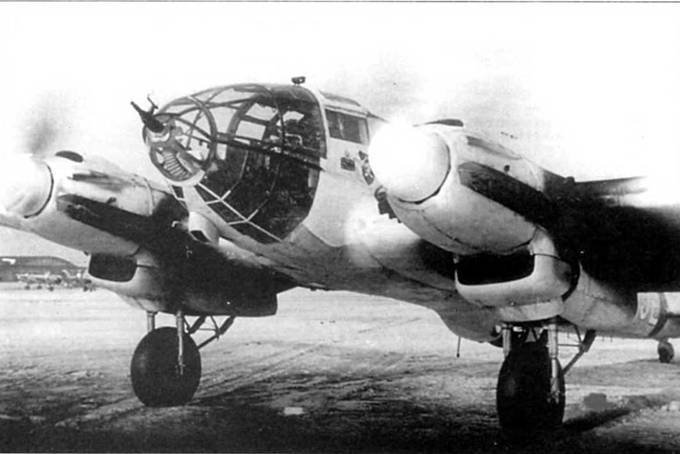

He-111H-16 (NI+JE), Экипаж прогревавает двигатели ЮMO-211F-2 перед взлетомi Восточный фронт. Самолет временно окрашен в белый цвет. На борту фюзеляжа нанесена эмблема Schleppgruppe-4B носу установлена 20-мм пушка MG-FF.

Техники готовят к очередному вылету на Восточном фронте бомбардировщик Не- 111Н-16 (NI+JE), начало 1943 г. Самолет приписан к Schleppgruppe-4, Не-111 из этой группы часто использовались в качестве бомбардировщиков. В подфюзеляжной гондоле самолета установлен спаренный пулемет MG-81Z калибра 7,92 мм.

Не-111Н-18, оснащенный радаром FuG- 200 «Лихтенштейн», РЛС «Лихтенштейн» использовалась для точного выхода на цель бомбардировщиков в сложных метеоусловиях и ночью. 20-мм пушка MG- FF в носовой части фюзеляжа сохранена. Небольшое количество Не-111Н-18 принимало участие в боевых действиях на Восточном и Западном фронтах в 1944 г.

Последним массовым вариантом Не-111 стал Не-111Н-20, запущенный в серийное производство в начале 1944 г. Серийной машине предшествовали прототипы Не-111V-46 и He-111V-48, конструкция которых базировалась на конструкции Не-111Н-16. Новый вариант предназначался для использования в качестве бомбардировщика, транспортного самолета и буксировщика планеров. Известно несколько подвариантов, начиная с Не-111H-20/R1. Не-111Н-20/R1 предназначался для высадки десанта, имел экипаж из трех человек (пилот, штурман и стрелок-радист) и мог перевозить 16 парашютистов. Десантники покидали самолет через люк в задней части подфюзеляжной гондолы.

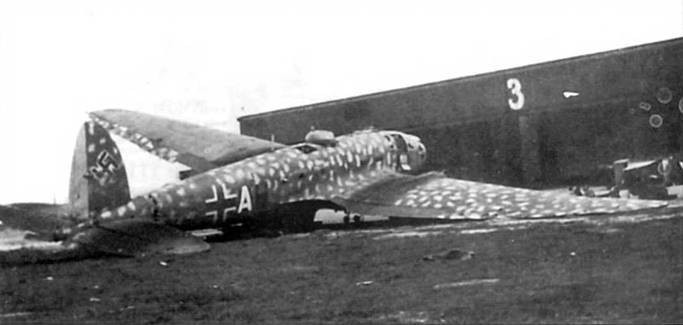

He-111H-16/Rl (+АН), аэродром Градец Кралове, Чехия, май 1945 г. Отступающий немецкие войска успели повредить самолет. В гондоле установлен 13-мм пулемет MG-131. Поверх стандартной камуфляжной окраски верхних поверхностей бомбардировщика нанесены пятна светло-серого цвета (RLM-76, FS 36473).

He 111Н-16

He 111Н-18

Не-111Н-20 из KG-55 выруливает на старт перед ночным рейдом на Лондон, начало 1944г. Из кабины высунулся штурман. На выхлопных патрубках двигателей установлены пламегасители. Под фюзеляжем подвешена 1000-кг бомба PC- 1000RS.

He 111Н-16

He 111Н-21

He 111Н-20 – Н-23

He 111Н-16

He 111Н-11

He 111Н-21

He 111Н-16 – Н-23

He 111H-22 с Fi 103 (VI) под правым крылом

На внешних держателях ЕТС-1000 подвешивались два 800-кг десантных контейнера. Размах крыла He-111H-20/R1 - 22,5 м, длина самолета - 16,4 м, высота - 4м.
