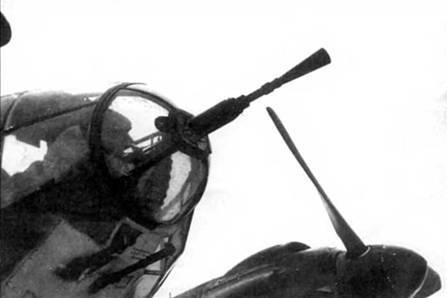

На стволе пушки MG-FF установлен конический пламегаситель. Обратите внимание на полевую доработку – установленные в нижней части фюзеляжа два 13- мм пулемета Рейнметалл MG-13L Этот самолет в конце 1942 г. действовал в районе Смоленска и Орши.

He 111Н-6/10 трехсекционный фонарь

He 111Н-10/18 фиксированный козырек в кормовой части фонаря

13-мм пулемет MG131

Не-111 Н-6 из 26-й эскадры. Под фюзеляжем па держателях PVC-1006 подвешены две 765-кг торпеды LT F5b. Деревянные стабилизаторы отделялись от торпед при контакте с водой. Вероятно носовые части торпед окрашены в темно-серый цвет, остальные части – неокрашенный алюминий. В начале 1941 г. 26-ю эскадру перебросили из Норвегии в Гросетто, в Италию, для действий против судоходства союзников на Средиземном море.

В передней части подфюзеляжной гондолы Не-111Н-10 (A1+LL) из 3/KG-53 установлена 20-мм пушка MG-FF. Она предназначена для поражения наземных и морских целей, хотя использовалась и для борьбы с истребителями противника. За свою уязвимость подфюзеляжная гондола получила у воздушных стрелков прозвище «Sterbebett» – ложе смерти. Нижние поверхности самолета окрашены в черный цвет.

Хвостовая пулеметная установка

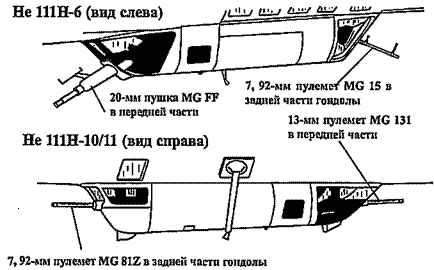

Подфюзеляжная гондола

Два варианта установки рамы для резки тросов аэростатов заграждения па He 111 Н-8

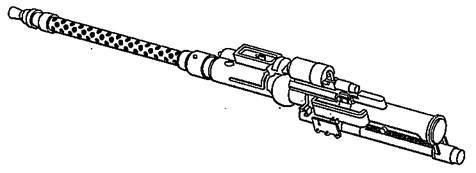

Пулемет MG 17

Одноствольный пулемет MG 811

Двухствольный пулемет MG 81Z

Крепление устройства для буксировки планера

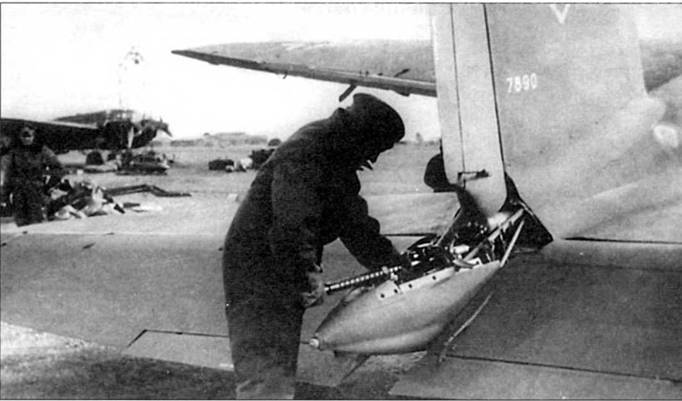

Оружейник люфтваффе обслуживает установленный в законцовке фюзеляжа бомбардировщика Не-111Н-6 (заводской номер 7890) 7,92-мм пулемет Рейнметалл MG-17. Некоторые He-111H оснащались подобными дистанционно управляемыми стрелковыми точками. Скорострельность MG-17 была такой оке, как у MG-15 -1100 выстрелов в минуту.

He 111Н-10

Наземный персонал готовит сцепку планера DFS-230 и буксировщика Не-111Н-6 (F7JSS), Восточный фронт, конец 1942 г. Бомбардировщик принадлежит Schleppgruppe-1, группа занималась буксировкой планеров DFS-230 и ряда планеров других типов.

Не-111Н-8 в тренировочном полете парой со стандартным Не-111Н-6. В вариант Не-11IH-8 фирма Хейнкель переоборудовала 30 самолетов Не-111Н-3 и Не-111 Н-5. Самолеты оснащались огромными ножами для резки тросов аэростатов заграждения. Считалось, что такие самолеты смогут прорваться на малых высотах к хорошо защищенным аэростатами британским городам, а по проделанным Не- 111Н-8 проходам пойдут «нормальные» бомбардировщики.

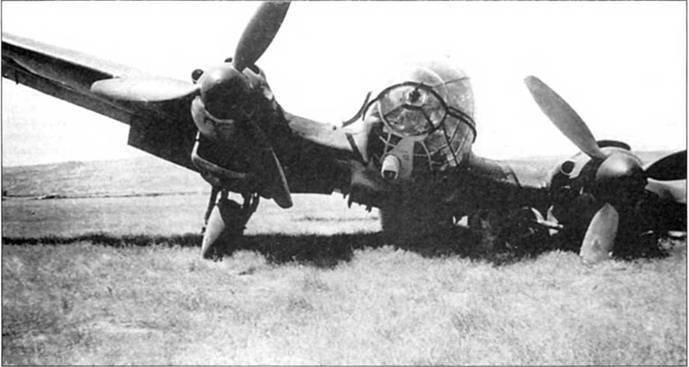

Не-111Н-10, оснащенный ножами Kuto-Nase, подломил опору шасси при посадке. Советский Союз, 1942 г. Ножи Kuto-Nase были вписаны в контур носовой части фюзеляжа выше стрелковой точки. Устройства Kuto-Nase дополнялись крыльевыми ножами Kuto (на снимке их не видно).

Техники осматривают устройство для резки тросов аэростатов. Этот Не-111Н- 8 принадлежит одной из эскадр, действовавшей против Британии. Из-за большой массы ножей и установленного в хвосте фюзеляжа противовеса управлять He 111Н-8 было очень сложной. Боевая карьера этих самолетов оказалась короткой.

Обслуживание самолета Не-111Н-11 (А1+ВН) из 1/KG-53, Франция. В окне фюзеляжа установлен спаренный пулемет Маузер MG-81Z калибра 7,92 мм, второй такой пулемет смонтирован в оконном проеме правого борта. Скорострельность пулемета MG-81Z составляла 1200-1500 выстрелов в минуту. Такие пулеметы очень часто ставили в фюзеляжи бомбардировщиков Не-111Н позднего выпуска. Некоторые самолеты также вооружались одноствольными MG-811 на нижней и верхней стрелковых точках.

Силовая установка Не-111Н-11 состояла из двух двигателей JUMO-211F-2 мощностью по 1340 л.с. С бомбовой нагрузкой в 2000 кг самолет имел дальность полета 2340 км. Не-111Н-11 выпускался в подвариантах бомбардировщика и торпедоносца. Часть самолетов оснастили устройствами для буксировки планеров, после чего обозначение изменилось на He-111H-11/R2. На части самолетов также монтировались ножи Kuto-Nose и Kuto. Фирма Хейнкель модернизировала в Не-111Н-11 100 Не-111Н-3 и еще к лету 1943 г. 300 самолетов данного варианта построила заново.

В конце 1942 г. был готов Не-111Н-12, предназначенный для вооружения управляемыми ракетами класса воздух-поверхность. Самолет был спроектирован на основе Не-111Н-11, но без подфюзеляжной гондолы и с сокращенным до четырех человек экипажем. Было построено 37 самолетов Не-111H-12, каждый из них мог транспортировать под крылом по две ракеты Hs-293А. Испытания ракет удовлетворительного результата не дали, в боевой обстановке ракетоносцы Не-111Н-12 не применялись. Вариант Не-111H-13 не строился по причине суеверных предрассудков.

Не-111Н-14 представлял собой комбинацию планера от Не-111Н-10 и двигателей JUMO-211F-2, также на нем устанавливалось улучшенное навигационное оборудование. Самолет предназначался для использования в качестве лидировщика при ночных рейдах. Навигационное оборудование позволяло выполнять прицельное бомбометание вне видимости земли. 50 построенных Не-111H-14 использовались в 1944 г. в основном на Западном фронте. Не-111Н-15 - это Не-111Н-12, приспособленный для доставки двух планирующих бомб Бломм унд Фосс BV-246. На испытаниях планирующие бомбы не показали ожидаемой точности попадания, после чего программу закрыли.

He 111Н-11

He 111Н-14

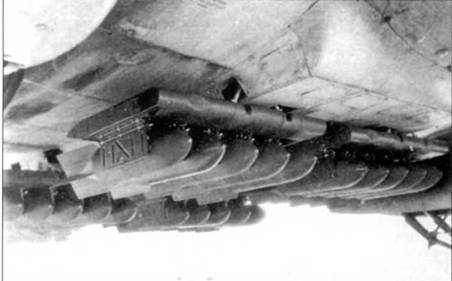

Специальные держатели PVC позволяли подвешивать на He-111H-11 двадцать 50-кг бомб SC-50. Эти осколочные бомбы широко применялись в маловысотных ночных рейдах по концентрации пехоты противника. Бомбардировщики Не-111Н-11 с конца 1941 г. направлялись главным образом, на Восточный фронт.

Не-111Н-11 на венгерском аэродроме. На кок винта нанесена спиральная линия – Spiralsc/mauze, маркировка необычная для бомбардировщиков люфтваффе, хотя и получившая широкое распространение на немецких истребителях. На заднем плане – вооруженный 20-мм пушкой MG-FF в носу фюзеляжа Не-111Н-10. Не-111H-11 на переднем плане также вооружен такой пушкой, однако на ней не установлен пламегаситель. На Не-111Н-10 стоит пушка с пламегасителем, очевидно самолет использовался для ночных рейдов.
