Прототип Хоукер «Харрикейн» К5081, созданный в соответствии со спецификацией F.36/34. Обратите внимание на иную форму щитка шасси. Самолет оснащен деревянным винтом «Уоттс».
Массовый выпуск самолетов Хоукер «Харрикейн», 13 марта 1940 года. Хорошо видна конструкция хвостовой части фюзеляжа и центроплана.

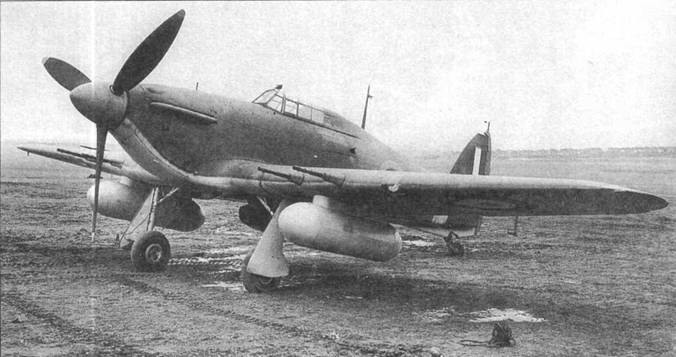

Прототип Хоукер «Харрикейн Мк IIС» Z.2905 с двигателем Роллс-Ройс «Мерлин XX» и подвесными баками. Февраль 1942 года.
«Last of the Many» — Хоукер «Харрикейн Mk IIС» (PZ865), выпущенный заводом в Лэнгли в 1944 году. Это был последний из многих «Харрикейнов». Виден транспарант, на котором описан боевой путь самолета.
Хоукер «Харрикейн Mk I» во время ремонта, 25 июля 1940 года. Видна моторама и сам двигатель. Обратите внимание на тщательно заклеенные тканыо порты пулеметов. Ткань даже подкрашена в цвет камуфляжа… Самолет оснащен винтом «Ротол».
Два снимка прототипа Хоукер «Харрикейн Мк V» (KZ193), вооруженного двумя 40-мм пушками. Эта модификация не пошла в серию, было построено только два прототипа. Другой имел номер NL255. Самолет оснащен двигателем Роллс-Ройс «Мерлин 32» и четырехлопастным винтом. Ноябрь 1943 года.
Рама фюзеляжа прототипа К5083.
Серийный выпуск «Харрикейнов». Видна решетчатая структура хвостовой части фюзеляжа.
Конечная стадия сборки прототипа К5083.

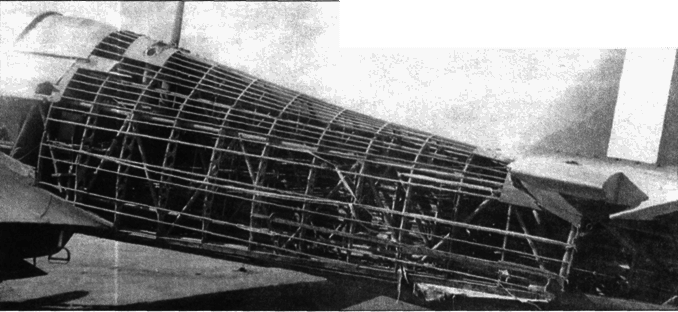

Хвостовая часть «Харрикейна» со снятой обшивкой.
Моторама самолета Хоукер «Харрикейн Мк II». Снимок сделан в 1999 году во время реставрации самолета.
Правая стойка шасси «Харрикейна Мк II» со снятым щитком. Виден фрагмент внутреннего каркаса центроплана.
Поплавки от гидросамолета Блэкберн «Рок», подвешенные к центроплану «Харрикейна». Эта модификация разрабатывалась в 1940 году с целью использования в Норвегии.

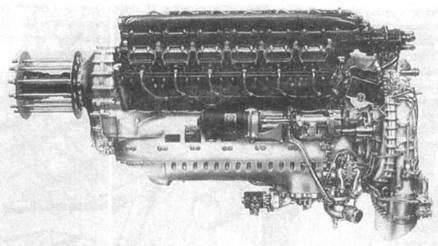

Двигатель «Мерлин II», вид слева. Ведущий вал соединяется с винтом «Уоттс».
Радиатор прототипа К5083.

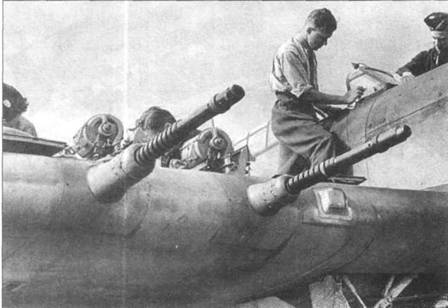

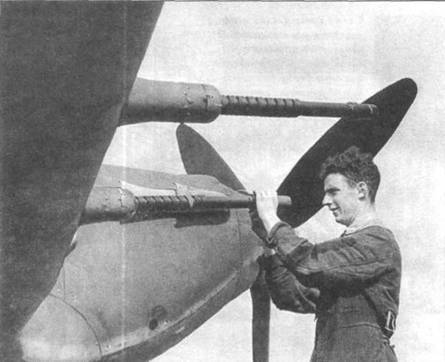

Обслуживание 20-мм пушек «Испано».
Подвеска 250-фунтовой (113,5 кг!) бомбы под крыло «Харрибомбера» народным английским способом, Бирма, 1945 год. На снимке рядовые М.Г. Беккетт, Р.Дж. Хендри и У. Уоткинс.

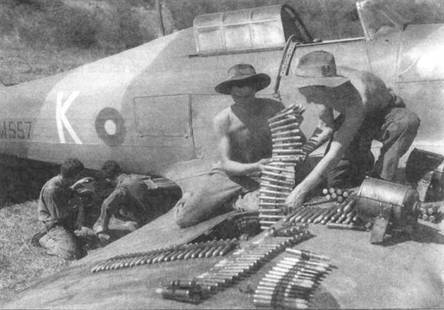

Укладка боекомплекта, Бирма, 1945 год. Пушки заряжает капрал Э. Йео и рядовой К.Э. Блэнд. На заднем плане снаряжают фотокамеру. Оптикой занимаются рядовой Д.Л. Уортингтон и Э.Х. Дейви.
Техосмотр после налета 40 часов, Бирма 1945 год. Сняты панели капота и пушечного отсека. На крыле лежит барабан пушки. Внизу видны демонтированные бомбодержатель и 100-фунтовая бомба. На снимке рядовые Айвор Лиллингтон, X, Уоллет, У. Уиллер и Р. Фрэнсис.
Снимки любопытной экспериментальной модификации «Харрикейна». Самолет оснащен дополнительным крылом, которое должно было играть роль подвесного бензобака на случай дальнего перелета. Крыло крепилось на отстреливаемых раскосах.
Четыре пулемета в крыле «Харрикейна Мк I». Слева и справа патронные ящики.
«Харрикейн IID» (КХ24Н, «21») 246-й И АП. январь 1944 года.

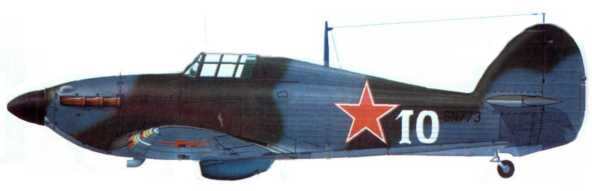

«Харрикейн IID» (BN773, «10»), стандартный камуфляж RA F DG/OG/MSG. один из ИАП. действовавший летом 1942 года на Карельском полуострове.
«Харрикейн Мк IIВ» (Z2899), первый «Харрикейн», доставленный в Советский Союз морем 22 сентября 1941 года. До этого самолет летал в ночной эскадрильи RAF, поэтому целиком выкрашен в черный цвет. Английские опознавательные знаки закрашены темно-зеленой краской.

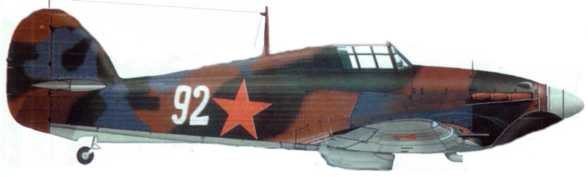

«Харрикейн Мк IIВ» («92»), вооруженный двумя пушками ШВАК и двумя пулеметами УБС. 2-й ГвСАП, лето 1942 года. Стандартный английский камуфляж DG/DE/ Skv. Многочисленные подправки серой краской.
«Канадиен Харрикейн Мк XIВ» (BW959), стандартный камуфляж DG/OG/ MSG, 2-й ГвСАП.
«Харрикейн trop Мк IIА» (Z5252, «01»). Машина командующего авиацией Северного флота генерал-майора А.А. Кузнецова, Ваенга, район Мурманска, октябрь 1941 года.
«Канадиен Харрикейн Мк XIВ» (BW948). Самолет переделан в двухместный. Сзади установлен пулемет. Осень 1942 года.

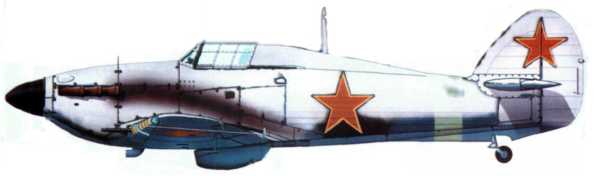

«Харрикейн Мк IIА», вооруженный двумя пушками ШВАК и дdумя пулеметами УБС. Принадлежал 14-й ОРАЭ, действовавшей под Москвой зимой 1942 года. Стандартный камуфляж DG/OG/MSG замазан белилами.
