В октябре 1944 года начался выпуск серии Fw 190F-9, представлявшей собой вариант самолета А-9. На самолет ставили форсированный двигатель BMW 80ITS, агрегатированный с винтом VDM диаметром 3500 мм с деревянными лопастями фирмы «Хайне» или «Шварц». На самолетах F-9 имелся увеличенный фонарь кабины, некоторые машины получили горизонтальный стабилизатор от Та 152. Пулеметно-пушечное вооружение стандартное: 2xMG 131 и 2xMG 151/20E. Для этой серии имелись те же комплекты Ruestsatz, что и для F-8 (за исключением R3), но серийно выпускался только базовый вариант и R1. Одиночные самолеты вооружались установками Panzerblitz.

Зимой 1944/45 г.г. сложилась кризисная ситуация. Ощущался острейший дефицит стратегически важного сырья. Возникла идея заменить часть металлических конструкций самолета деревянными. Из дерева делали хвостовое оперение, закрылки и элероны. Не известно, сколько самолетов получило деревянные детали. Несколько самолетов F-9 применялись в комплексах «Mistel».

Следующей серией должна была стать серия Fw 190F-10, созданная на базе А-10. На самолет предполагалось поставить двигатель BMW 801F (TF), в качестве стандарта для самолета предусматривалось хвостовое оперение от Та 152. Новыми должны были стать колеса главного шасси размерами 740x210 мм. Из-за задержек с поставками двигателей BMW 801F до конца войны выпуск этих машин наладить не удалось.

Далее предполагалось выпускать серию F-15, которая должна была получить двигатели BMW 801TS. Был построен прототип Fw 190V66 (W.Nr. 584002), но этот самолет не представлял собой непосредственного прототипа серии F-15. Другим проектом был Fw 190F-16, прототип которого — V67 (W.Nr. 930516) — сделали на базе серийного F-8. Отличительной чертой самолетов F-16 была радиостанция FuG 15, которой заменили стандартную FuG 16ZE/ZS.

Последней серией, не реализованной даже на уровне прототипа, была F-17. Это был торпедоносец, оснащенный усовершенствованным прицелом TSA 2D.

Всего удалось выпустить около 7000 самолетов Fw 190F всех вариантов.

Почти одновременно со штурмовиками Fw 190F начался выпуск дальних истребителей-бомбардировщиков Jabo-Rei (Jagdbomber mil vergroesserter Reichweite) — Fw 190G. Это была попытка создать истребитель-бомбардировщик, способный наносить бомбовые удары по целям, удаленным более чем на 500–600 км, то есть лежащим за пределами досягаемости штурмовиков Fw 190F.

Самолеты Fw 190F-9 оснащались 2200-сильными моторами BMW 110 ITS, агрегатированными с винтами VDM, имевшими широкие лопасти. Данный самолет вооружен ракетами Panzerhlitz, направляющие для которых смонтированы под крыльями.

Panzerblitz 1

Panzerblitz 2

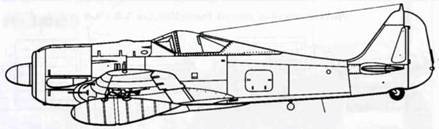

Fw 190G-1 (Fw 190A-4/U8)

Новые Fw 190G-2 прогревают моторы в ходе приемных испытаний. Некоторые G- 2 не имели под крыльями замков для подвесных баков. Обычно на самолетах серии Fw 190G отсутствовали пулеметы под капотом.

При создании этого самолета учитывался опыт создания дальнего истребителя-бомбардировщика Fw 190A-4/U8. Дальность самолета удалось значительно увеличить за счет двух 300-литровых подвесных баков. Баки подвешивались на замках VTr-Ju 87 фирмы Везерфлюг. Замки прикрывались дюралевыми обтекателями.

Хотя масса топлива на борту самолета в результате достигала 880 кг, два подвесных бака резко нарушали аэродинамику самолета. А перегрузка настолько удлиняла разбег, что самолеты не могли действовать с полевых аэродромов, имевших короткую взлетную полосу. Уменьшить массу самолета можно было только за счет бронирования или пулеметно-пушечного вооружения. Конструкторы пошли по второму пути, сняв с самолета пулеметы и пушки в консолях крыльев. Таким образом, вооружение самолета Fw 190G-1 сократилось до двух 20-мм пушек MG 151/20E, установленных у основания крыльев. Боекомплект для пушек сократили до 150 выстрелов на ствол.

На бомбодержателе ETC 501 под фюзеляжем можно было подвешивать 250- или 500-кг бомбы или четыре 50-кг бомбы на адаптере ER 4). Часто на самолетах отсутствовало устройство FuG 25a, не всегда монтировался и радиопеленгатор. На месте пулеметов MG 17 под капотом установили дополнительный маслобак, чтобы обеспечить длительную бесперебойную работу двигателя. Всего выпустили около 50 самолетов Fw 190А-4/U8, которые позднее стали числиться как Fw 190G-1. В ходе выпуска несколько увеличили и укрепили обтекатели замков под крыльями для подвесных баков.

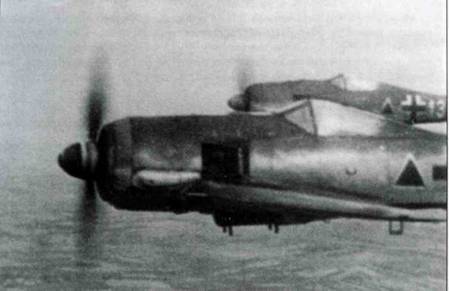

Обычно считается, что на этом снимке самолеты Fw 190A-5/U3 или F-2. В действительности, это Fw 190G-2, что хорошо видно по гладкой крышке капота, под которой нет пулеметов. Самолеты принадлежали SG 152 (учебно-боевому полку), действовавшему па Восточном фронте. Черные треугольники были обычным тактическим таком во многих частях непосредственной поддержки на поле боя.

Fw 190G-2

Fw 190G-3

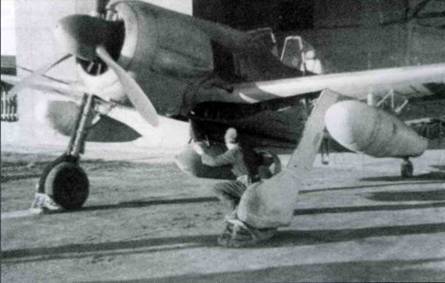

Fw 190G-2, совершавшие вылеты на дальние расстояния, обычно оснащались парой подвесных 300-литровых бензобаков. Баки подвешивались под крыльями на замках типа «Мессершмитт».

Новая серия — Fw 190G-2 — представляла собой аналог серии А-5, точнее варианта A-5/U8. Дополнительное топливо (468 кг) подвешивалось под крыльями в наружных баках, которые крепились упрощенными замками V.Mtt-Schloss. Кроме того, отказались от обтекателей замков, которые улучшали аэродинамику при подвешенных баках, но после их сброса, наоборот, приводили к завихрениям, что проявлялось в повышенном расходе топлива и недоборе 40 км/ч максимальной скорости. Новые замки не требовали обтекателей, кроме того, сами по себе они уменьшали максимальную скорость полета всего на 15 км/ч. На некоторых самолетах установили дополнительный маслобак, также как и на G-1. Небольшое число самолетов выпустили в варианте ночного бомбардировщика с обозначением Fw 190G-2/N. Ночная модификация отличалась от дневной только пламегасителями на выхлопных патрубках и посадочным прожектором в передней кромке левого крыла.

Летом 1943 года начался выпуск серии Fw 190G-3 — аналог А-6. Вместо замков для подвесных баков под крыльями установили бомбодержатели V.Fw Trg. (Verkleideter Focke-Wulf Traeger), конструктивно похожими на ETC 501. На эти бомбодержатели самолет мог брать или подвесной бак или 250-кг бомбу, что значительно увеличивало оперативную гибкость самолета. Кроме того, в стандартную комплектацию входил автопилот PKS 11 (или более совершенный PKS 12), облегчавший работу летчика, поскольку самолеты G-3 могли находиться в воздухе до 2,5 часов. С октября 1943 года самолеты G-3 оснащались двигателем BMW 801D-2, работавшем на бензине СЗ с октановым числом 96. Самолет оснащался дополнительным впрыском, связанным с левым подающим каналом наддува. Благодаря этому можно было аварийно увеличить мощность двигателя на 10–15 минут на высотах до 1000 м.
