Focke Wulf FW190 A/F/G. Часть 2 - Страница 13

Двигатель BMW801D-1, предназначенный для Fw 190А. Сзади видно кольцо моторамы.

Выхлопные патрубки и маслофильтр двигателя BMW 801, установленного на Fw 190. Над маслофильтром видны стволы пулеметов MG 17.

В июле 1942 года начал деятельность Torpedowaffenplatz (TWP) «Gotenhaven-Hexengrund» — экспериментальный центр по развитию авиационных торпед. В числе прочих проектов там разрабатывались торпеды для Fw 190. Испытывались самолеты Fw 190A-5/U14 и F-8, оснащенные держателями и прицелами TSA для бомботорпед ВТ. В испытательных полетах участвовали майор Гельмут Фидебаннт из SG 10, обер-лейтенант Хайнц Юнгклаузен из SG 2 и другие пилоты. 7 октября, совершая вынужденную посадку, повредил самолет Fw 190F-8/U3 SS+GF) обер-лейтенант Хойер. Так как центр располагал слишком короткой ВПП, полеты совершались с аэродрома Ремель-Загорш (Румя-Загуже). Кроме того, на этом аэродроме облетывали самолеты, прошедшие капитальный ремонт в Гдыни в трамвайных мастерских «Редлово», а также на филиале «Фокке-Вульфа» в Мариенбурге.

Весной 1945 года торпедоносцы Fw 190F имелись в составе 11-го звена III./ KG 200, сформированной из личного состава I./SG 5. Однако самолеты Fw 190F-8/R16 прибыли в звено слишком поздно, и та не приняла участия в боевых действиях. Остальная группа летала на Fw 190F-8 и F-8/R1, выполняя дневные и ночные боевые задания на Западном фронте.

Двигатель BMW 801, вид сзади.

Два снимка двигателя BMW 801D-2. Слева вид на блок цилиндров справа, справа вид на вентилятор.

В конце лета 1944 года в 102/1. эскадрилью пикирующих бомбардировщиков (zuhanobombazoszazad), действовавшую в составе Королевских ВВС «Гонвед» (Magyar Kiralyi Honved Legiero), летавшую до тех пор на пикировщиках Ju 87D, решили оснастить более новыми самолетами немецкого производства.

После курса подготовки, в ноябре 1944 года эскадрилью на аэродроме Бергенд развернули в 102-ю истребительно-бомбардировочную группу (vadaszbombazoosztaly), которую возглавил капитан Дьёзё Левай. Вскоре группу отправили на Восточный фронт, который к тому времени уже проходил по территории Венгрии. Две эскадрильи группы, оснащенные Fw 190F-8 и F-8/ R1, активно действовали в течение нескольких месяцев.

В марте 1945 года название группы сменили. Теперь она называлась штурмовой (csatarepuloosztaly), ей также присвоили собственное имя: «Puli» — порода черных венгерских собак. К тому времени группа была сильно обескровлена в результате боевых потерь и многочисленных аварий на раскисших аэродромах. Несмотря на то, что из Германии систематически приходили пополнения, войну группа закончила, имея всего два боеспособных самолета и горстку личного состава.

Всего Венгрия получила 72 Fw 190F. которым присвоили регистрационные номера от W-501 до W-572. На фюзеляже черной краской наносились три цифры серийного номера за белым крестом опознавательного знака. Кроме того, две последние цифры номера повторялись белой краской на капоте. Венгерские «Фокке-Вульфы» несли стандартный немецкий камуфляж.

Капот двигателя с наружными воздухозаборниками наддува.

Капот двигателя с внутренними воздухозаборниками наддува. 1. Бортовые створки капота с входными отверстиями воздухозаборника. 2. Бортовые створки. 3. Нижние створки. 4. Верхняя створка.

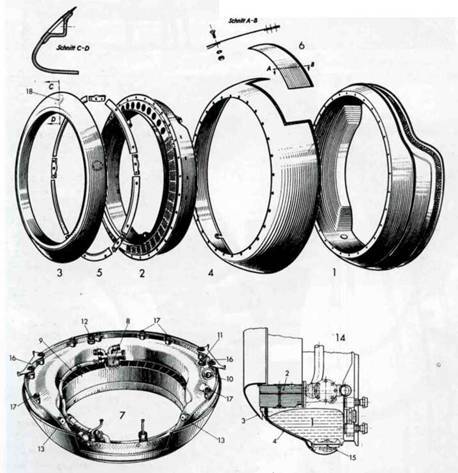

Радиатор и маслобак в сборе с бронекожухом. 1. Кольцевидный маслобак. 2. Кольцевидный маслорадиатор. 3. Бронирование радиатора. 4. Бронирование бака. 5. Накладка из десяти деталей. 6. Крышка. 7. Маслобак с радиатором в сборе. 8. Термостат. 9. Трубопровод из радиатора. 10. Горловина для заливки масла. 11. Клапан с дренажом. 12. Патрубок, ведущий к маслонасосу. 13. Патрубок от маслонасоса. 15. Сливная пробка. 16. Кронштейны крепления створок капота. 17. Крепежные отверстия для створок капота. 18. Матерчатые заглушки.

По данным немецкой разведки, в Румынии после произошедшего там 23 августа 1944 года государственного переворота имелась пара Fw 190, захваченных у немецких частей. Хотя самолеты не были приняты на вооружение, они получили румынские опознавательные знаки и применялись для подготовки пилотов вплоть до 1945 года. В дальнейшем самолеты были конфискованы Советским Союзом в соответствии с мирным договором между СССР и Румынией.

Одноместный одномоторный свободнонесущий низкоплан с убирающимся шасси. Конструкция самолета цельнометаллическая или смешанная (в зависимости от типа хвостового оперения).

Фюзеляж представлял собой овальную в сечении дюралюминиевую конструкцию. Технологически фюзеляж разделялся на две части: носовую и хвостовую. Несущая конструкция фюзеляжа состояла из 14 шпангоутов, соединенных простыми прямоугольными лонжеронами. В нижней части носовой части имелись вспомогательные полушпангоуты. Обе части собирались по отдельности, а затем соединялись заклепками. Кабина пилота находилась в передней части. Под ней располагались два топливных бака, закрытые снизу одним листом обшивки. Хвостовая часть фюзеляжа в свою очередь состояла из трех частей: двух бортовых и нижней, соединенных заклепками.

Шпангоут № 1 в носовой части фюзеляжа был сплошной, одновременно представляя собой противопожарную переборку. На нем также находились четыре крепления для моторамы.

Переднюю деталь фонаря составляла сварная рама из штампованного стального листа. В раму вставлялось лобовое бронированное стекло толщиной 50 мм и два боковых ламинированных стекла. Заднюю часть фонаря образовывал легкий каркас из стальных трубок, заканчивающийся дюралевым обтекателем. Сам фонарь штамповался из плексигласа. Внутри него стояла 12-мм бронеплита, защищавшая голову и плечи пилота. Всю крышку фонаря можно было аварийно отстрелить с помощью порохового заряда.

Топливная система. 1. Передний главный топливный бак. 2. Задний главный топливный бак. 3. Вспомогательный бак. 4. Подвесной бак. 5. Бак для пускового бензина. 6. Горловина главного топливного бака. 7. Горловина пускового бака. 8. Соединительный бензопровод. 9. Долив 10. Дренаж. 11. Перелив. 12. Топливный насос в сборе. 13. Бензопровод от бака к бензонасосу. 14. Крап. 15. Бензопровод от бензонасоса к фильтру. 16. Фильтр. 17. Бензопровод от фильтра к насосу. 18. Бензонасос двигателя. 19. Бензопровод от бензонасоса до впрыска. 20. Впрыск. 21. Карбюратор «Бош». 22. Обратный бензопровод. 23. Дренажный бензопровод. 24. Перелив бензонасоса. 25. Бензопровод системы холодного пуска 26. Объединенный бензопровод. 27. Перекрывающий кран. 28. Бензонасос заднего бака. 29. Переключатель перекачки топлива. 30. Точка разделения топлива. 31. Бензопровод из вспомогательного бака в задний бак. 32. Воздуховод от наддува двигателя в подвесной бак. 33. Крепление клапана высокого давления. 34. Контрольный кран. 35. Насос ЕР-1Е. 36. Бомбодержатель ЕТС501. 37. Фиксирующая рейка подвесного бака. 38. Крепление дополнительного бака. 39. Впрысковый насос SUM АР-20. 40. Бензопровод пускового бензина. 41. Распределительный бензопровод. 42. Воздуховод сжатого воздуха. 43. Контур указателя давления в топливной системе. 44. Переключатель контроля давления. 45. Приборная доска. 46. Ручка омывателя лобового стекла. 47. Бензопровод. 48. Распыляющие трубки. 49. Фонарь. 50. Шпангоут № 1 (противопожарная переборка). 51. Шпангоут № 8.
