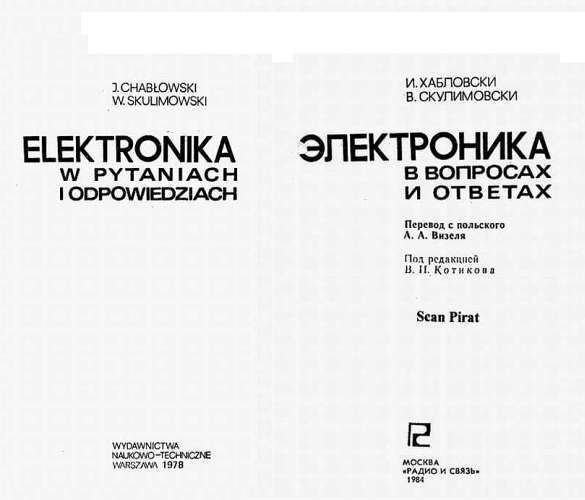

Электроника в вопросах и ответах - Страница 1

В современной науке и технике исключительная роль принадлежит одной из быстро развивающихся областей — электронике. Она в значительной степени определяет совершенство технических средств вычислительной техники, радиоэлектроники, систем управления, передачи и обработки информации.

Особенностью современной электроники является быстрое внедрение новейших достижений в различные области народного хозяйства. Сегодня трудно найти область науки, техники, народного хозяйства, где бы изделия электроники не применялись. Появление интегральных микросхем, БИС и микропроцессоров позволяет значительно повысить надежность радиоэлектронных устройств и снизить их габаритные размеры и массу.

В процессе проектирования и создания различных радиотехнических устройств и систем приходится не только учитывать основные характеристики электронных приборов и их конструкцию, но и глубоко понимать физические основы работы, технологию изготовления, уметь сравнивать электронные приборы по их характеристикам и параметрам при выборе оптимальных схемотехнических решений.

Предлагаемая читателю книга представляет собой небольшую популярную энциклопедию, в которой в форме вопросов и ответов, а их более 500, приведены сведения о многих применяемых сегодня электронных приборах. Необходимо отметить, что понятие «электроника» в иностранной литературе значительно шире, поэтому некоторые вопросы можно отнести к радиотехнике, радиоэлектронике, вычислительной и измерительной технике.

Достоинством книги является и то, что, не приводя конкретных данных по схемным решениям, авторы книги показали эволюцию развития электроники — переход от ламповых схем к полупроводниковым приборам, а затем и к интегральным микросхемам. Они проделали большую работу по систематизации и отбору материала; в простоте изложения многих вопросов не теряется их научность.

Графический материал книги приведен в основном в соответствии с действующими в нашей стране стандартами. Некоторые дополнительные сведения, поясняющие изложение, даны в примечаниях и сносках. К сожалению, отдельные вопросы электроники, связанные с акустоэлектроникой, квантовой и СВЧ электроникой, не нашли отражения в этой книге.

Хочется надеяться, дорогой читатель, что в этой книге Вы найдете ответы на интересующие Вас вопросы.

Замечания и пожелания можно присылать по адресу: 101000, Москва, Почтамт, а/я 693, издательство «Радио и связь», редакция литературы по электронной технике.

Канд. техн. наук В. И. Котиков

Это область науки и техники, занимающаяся использованием явлений, связанных с движением заряженных частиц в вакууме, газах и твердых телах. Электроника включает в себя изучение физических процессов, разработку конструкций и технологию изготовления электронных приборов (ламп, транзисторов, интегральных микросхем), а также устройств, в которых эти приборы применяют.

Практически во всех. Достижения электроники используются для создания измерительных устройств, без которых не было бы возможно развитие химии, физики, биологии, медицины и даже таких областей науки, как социология, психология, археология. Возникновение и развитие космонавтики и исследование космического пространства стало возможным только благодаря электронике.

Все чаще электронные устройства используются в учебном процессе. При обучении иностранным языкам, например, широко применяют так называемые аудиовизуальные устройства. Во многих странах телевидение используется для преподавания телезрителям с разным уровнем подготовки, в том числе в развивающихся странах — на уровне начального образования.

Электронные устройства позволяют автоматизировать технологические процессы и контроль качества продукции на предприятиях текстильной, автомобильной и химической промышленности, в рудниках, на верфях. Электронные устройства способствуют увеличению производства различных изделий, повышению их качества, улучшению условий труда и техники безопасности. Без электронных устройств не могут функционировать современные транспорт, телеграф, телефон и радиосвязь, так же как без электронных вычислительных центров и устройств обработки данных — современные системы управления народным хозяйством.

Наконец, электроника — это устройства повседневного пользования: радиоприемники, телевизоры, магнитофоны, электропроигрыватели, значение которых в жизни человека бесспорно. Современные системы кабельной и спутниковой связи, созданные уже в нескольких странах, обеспечивают произвольные двусторонние звуковые и визуально-звуковые соединении между любыми абонентами а также возможность выбора произвольной телевизионной или радиовещательной программы и даже реализацию индивидуальных программ с магнитофонных кассет и пленок.

Электроника сравнительно молодая отрасль науки и техники. Теоретические основы ее были разработаны во второй половине XIX и в первой половине XX в. Первые лампы и полупроводниковые приборы были созданы в XX в. Самые важные исторические моменты в развитии электроники отмечаются следующими датами:

1865 г. — Дж. Максвелл разработал теорию электромагнитных волн;

1883 г. — Т. Эдисон открыл термоэлектронную эмиссию;

1886 г. — Г. Герц открыл электромагнитные волны, годом позже — фотоэмиссию;

1897 г. — Дж. Томсон открыл электрон;

1897 г. — К. Браун изобрел осциллографическую трубку;

1904 г. — Дж. Флеминг создал диод с накаливаемым катодом;

1906 г. — Л. де Форест изобрел триод;

1948 г. — У. Шокли, У. Браттейн и Дж. Бардин изобрели транзистор.

Строение атома можно представить с помощью плоской модели (рис. 1.1), являющейся упрощением пространственной модели атома, разработанной Бором в 1913 г. В такой модели атом состоит из ядра и некоторого числа электронов, вращающихся вокруг ядра по определенным орбитам. Ядро имеет относительно большую массу и положительный заряд, электрон — малую массу и отрицательный заряд. Положительный заряд ядра и отрицательный заряд всех вращающихся вокруг этого ядра электронов находятся в равновесии, и изолированный атом в нормальном состоянии электрически нейтрален. Суммарный заряд электронов в атоме определяется атомным числом элемента. Орбиты, по которым вращаются электроны, называемые орбитами или оболочками, точно определены, и ни один электрон в атоме не может вращаться и пространстве между оболочками. Оболочки обозначают последовательно, начиная от ядра, буквами K, L, M, N, …. Оболочка К может содержать до двух электронов, L — до 8, M до 18 и т. д. На каждой следующей могут находиться электроны лишь в том случае, если предыдущие оболочки заполнены. Только последняя, внешняя, так называемая валентная оболочка, может быть не заполнена. Находящиеся на ней электроны называют валентными.

Рис 1.1. Плоская модель атома кремния

Валентная оболочка определяет химические свойства элемента. Ядро вместе с заполненными, оболочками образует постоянную часть атома, не подвергающуюся изменениям в химических процессах при изменениях температуры и протекании тока. С каждой оболочкой связана определенная энергия вращающихся на ней электронов. Чем дальше от ядра находится электрон, тем больше его энергия. Наибольшей энергией обладают валентные электроны.
