В табл. 1.4 приведены допустимые расстояния от неизолированных токоведущих частей разных фаз до заземленных конструкций ОРУ.

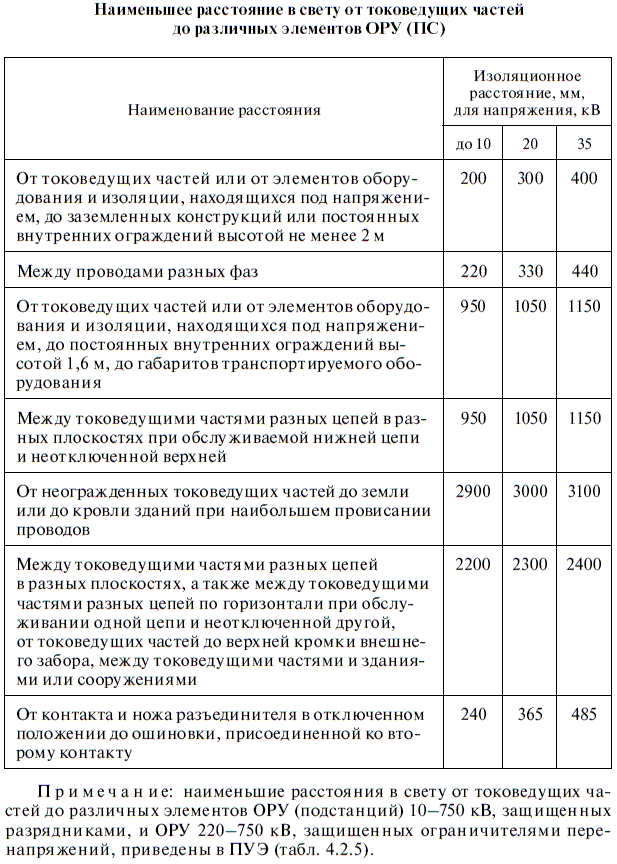

Таблица 1.4

Наименьшее расстояние в свету от токоведущих частей до различных элементов ОРУ (ПС)

Компоновка и конструктивное выполнение ОРУ должны предусматривать возможность применения механизмов, в том числе специальных, для производства монтажных и ремонтных работ.

Соединения гибких проводов в пролетах должны выполняться опрессовкой с помощью соединительных зажимов, а соединения в петлях у опор, присоединение ответвлений в пролете и присоединение к аппаратным зажимам — опрессовкой или сваркой. Присоединение ответвлений в пролете должно выполняться без разрезания проводов.

Уровень изоляции оборудования ОРУ выбирается в зависимости от степени загрязнения атмосферы природными или производственными уносами.

Пайка и скрутка проводов не допускается.

Болтовые соединения допускаются только на зажимах аппаратов и на ответвлениях к разрядникам, ограничителям перенапряжений (ОПН), конденсаторам связи и ТН, а также для временных установок, для которых применение неразъемных соединений требует большого объема работ по перемонтажу шин.

Ошиновка ОРУ 35—750 кВ выполняется сталеалюминиевыми и полыми алюминиевыми (только ОРУ 330–750 кВ) проводами, а также трубами из алюминиевых сплавов. При трубчатой ошиновке предусматриваются компенсаторы от температурных расширений и меры против вибрации.

Жесткая ошиновка на стороне 6—10 кВ трансформаторов (реакторов) допускается только на коротких участках в случаях, когда применение гибких токопроводов усложняет конструкцию.

Соединения жестких шин в пролетах следует выполнять сваркой, а соединение шин соседних пролетов — с помощью компенсирующих устройств, присоединяемых к шинам, как правило, сваркой. Болтовые соединения применяются только на ответвлениях к разрядникам, конденсаторам связи и ТН, а также на присоединениях компенсирующих устройств к пролетам.

Ответвления от жестких шин могут выполняться как гибкими, так и жесткими, а присоединение их к пролетам следует выполнять, как правило, сваркой. Присоединение с помощью болтовых соединений разрешается только при соответствующем обосновании.

Ответвления от сборных шин ОРУ, как правило, должны располагаться ниже сборных шин.

Тяжение спусков к аппаратам ОРУ не должно вызвать недопустимых механических напряжений и недопустимого сближения проводов.

Трансформаторы и аппараты, у которых нижняя кромка фарфора (полимерного материала) изоляторов расположена над уровнем планировки или наземных коммуникационных сооружений на высоте не менее 2,5 м, разрешается не ограждать. При меньшей высоте оборудование должно иметь постоянные ограждения, располагаемые от трансформаторов и аппаратов на расстояниях, регламентируемых ПУЭ. Вместо постоянных ограждений допускается устройство козырьков, предотвращающих прикосновение обслуживающего персонала к изоляции и элементам оборудования, находящимся под напряжением.

Прокладка воздушных осветительных линий, воздушных линий связи и цепей сигнализации над и под токоведущими частями ОРУ не допускается.

Компоновка ОРУ 35 кВ и выше рекомендуется выполнять без верхнего яруса шин, проходящего над выключателями.

КРУН и КТП наружной установки должны быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня планировки с выполнением около шкафов площадки для обслуживания. В районах с высотой расчетного снежного покрова 1 м и выше и продолжительностью его залегания не менее 1 мес рекомендуется установка КРУН и КТП наружной установки на высоте не менее 1 м.

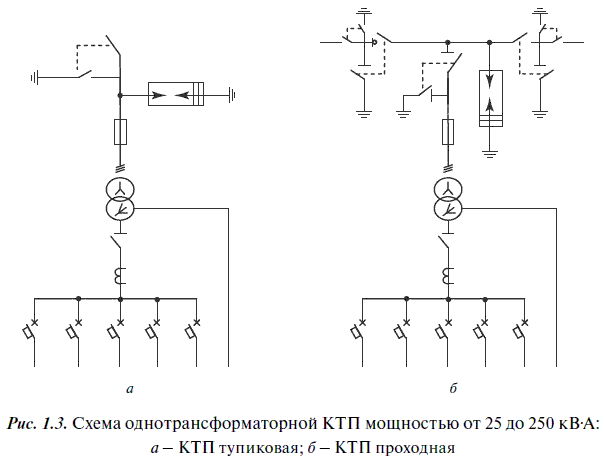

КТП тупикового или проходного типа применяют, в основном, для сельской местности, отдельных населенных пунктов и промышленных объектов сравнительно небольшой мощности. Для примера на рис. 1.3. приведена типовая схема однотрансформаторной КТП наружной установки, служащая для приема электрической энергии напряжением 6-10 кВ с преобразованием ее на напряжение 0,4 кВ.

Кабельные каналы и наземные лотки ОРУ (также как и ЗРУ) должны быть закрыты несгораемыми плитами, а места выхода кабелей из кабельных каналов, туннелей, этажей и переходы между кабельными отсеками должны быть уплотнены несгораемым материалом. Кабели оперативных цепей, цепей управления, релейной защиты и автоматики (РЗиА) и воздухопроводы прокладывают в лотках из железобетонных конструкций без их заглубления в почву или в металлических лотках, подвешенных к конструкциям ОРУ.

При сооружении ОРУ обязательно ограждение.

Следует учесть, что аппараты ОРУ подвержены запылению, загрязнению и колебаниям температуры. При низких температурах и гололеде в ОРУ значительно ухудшается работа приводов, особенно разъединителей и отделителей, что при дистанционном управлении может привести к недовключениям.

К достоинствам ОРУ по сравнению с ЗРУ относятся меньшие объемы строительных работ (из-за отсутствия зданий), стоимость и время их выполнения.

Основные положения по технологическому проектированию ВЛ напряжением 35 кВ и выше изложены в Рекомендациях по технологическому проектированию воздушных линий электропередачи напряжением 35 кВ и выше, утвержденных приказом Минэнерго России от 30 июля 2003 г. № 284.

Ремонт и техническое обслуживание ВЛ осуществляется, как правило, централизованными специализированными бригадами с производственных баз района электрических сетей, при которых должны быть предусмотрены производственные помещения.

Для обеспечения ремонта и технического обслуживания используются передвижные ремонтные мастерские, машины, механизмы, средства малой механизации, такелаж и различные приспособления.

Аварийный запас материалов и оборудования для восстановления ВЛ предусматривается с учетом срока ее службы.

Форма и структура организации ремонта и технического обслуживания ВЛ, предусматриваемые в проекте ВЛ, определяются в соответствии с утвержденной схемой организации эксплуатации энергосистемы или проектом организации эксплуатации предприятия (района) электрических сетей. При этом определяются местоположение производственных баз, состав необходимых помещений, оснащение средствами механизации и транспортом, складами аварийного запаса материалов и оборудования, средствами связи с учетом существующей материальной базы энергопредприятия и перспективных схем организации эксплуатации.

Должна быть предусмотрена технологическая связь между ремонтными бригадами и диспетчерскими пунктами, базами, с которых осуществляется техническое обслуживание, а также между бригадами и отдельными электромонтерами. Технологическая связь предусматривается и для пунктов временного пребывания персонала на трассе ВЛ.

В энергосистеме, на энергопредприятиях и у потребителей, имеющих собственные источники электрической энергии или самостоятельные предприятия электрических сетей, должно быть организовано круглосуточное оперативно-диспетчерское управление согласованной работой энергооборудования и электрических сетей, основными задачами которого являются:

планирование и ведение требуемого режима работы сетей и энергосистем, обеспечивающих энергоснабжение потребителей; в

ыполнение требований к качеству электрической энергии;

производство переключений, пусков и остановов оборудования;

локализация аварий и восстановление нормального режима работы;

предотвращение и ликвидация аварий и отказов при производстве, преобразовании, передаче, распределении и потреблении электрической энергии и др.

Организация оперативно-диспетчерского управления должна осуществляться в соответствии с требованиями действующих правил технической эксплуатации согласно иерархической структуре, предусматривающей распределение функций оперативного контроля и управления между уровнями, а также подчиненность нижестоящих уровней управления вышестоящим.
