Эксплуатация электрических подстанций и распределительных устройств - Страница 7

Применение барьеров допускается при входе в камеры выключателей, трансформаторов и других аппаратов для их осмотра при наличии напряжения на токоведущих частях. Барьеры должны устанавливаться на высоте 1,2 м и быть съемными. При высоте пола камер над уровнем земли более 0,3 м необходимо оставить между дверью и барьером расстояние не менее 0,5 м или предусмотреть площадку перед дверью для осмотра.

Применение барьеров в качестве единственного вида ограждения токоведущих частей недопустимо.

Пристройка ПС к зданию с использованием его стены в качестве стены ПС допускается при условии принятия специальных мер, предотвращающих нарушение гидроизоляции стыка при осадке пристраиваемой ПС. Указанная осадка должна быть также учтена при креплении оборудования на существующей стене здания.

В РУ, РП, РТП и ТП должны находиться переносные заземления, средства по оказанию первой помощи пострадавшим от несчастных случаев, защитные и противопожарные средства.

Сооружение закрытых ПС напряжением 35 — 220 кВ предусматривается в случаях:

расположения ПС глубокого ввода с трансформаторами 16 МВА и более на селитебной территории городов;

расположения ПС на территории городов, когда это диктуется градостроительными соображениями;

расположения ПС в районах с большими снежными заносами, в зонах сильных промышленных уносов и в прибрежных зонах с сильнозасоленной атмосферой;

необходимости снижения уровня шумов до допустимых пределов. Здания ЗРУ возможно выполнять как отдельно стоящими, так и сблокированными со зданиями общеподстанционного пункта управления.

Допускается размещать РУ до 1 кВ в одном помещении с РУ выше 1 кВ при условии, что части РУ или ПС до 1 кВ и выше будут эксплуатироваться одной организацией.

Компоновка и конструктивное выполнение ЗРУ должны предусматривать возможность применения механизмов, в том числе специальных, для производства технического обслуживания и проведения монтажных и ремонтных работ.

Здания закрытых ПС и РУ следует защищать от прямых ударов молнии в районах с числом грозовых часов в году более 20.

Защиту зданий закрытых ПС и РУ, имеющих металлические покрытия кровли, следует выполнять заземлением этих покрытий.

Защиту зданий закрытых ПС и РУ, крыша которых не имеет металлических или железобетонных покрытий, следует выполнять стержневыми молниеотводами либо укладкой молниеприемной сетки непосредственно на крыше зданий.

Закрытые РУ разных классов напряжений, как правило, следует размещать в отдельных помещениях. Это требование не распространяется на КТП 35 кВ и ниже, а также на КРУЭ.

Помещения РУ, трансформаторов, преобразователей и т. п. должны быть отделены от служебных и других вспомогательных помещений.

Трансформаторные помещения и ЗРУ не допускается размещать:

под помещениями производств с мокрым технологическим процессом, под душевыми, ваннами и т. п.;

непосредственно над и под помещениями, в которых в пределах площади, занимаемой РУ или трансформаторными помещениями, одновременно может находиться более 50 человек в период более 1 ч. Это требование не распространяется на трансформаторные помещения с трансформаторами сухими или с негорючим наполнением, а также на РУ для промышленных предприятий.

Ширина коридора обслуживания должна обеспечивать удобное обслуживание установки и перемещение оборудования и должна быть не менее (считая в свету между ограждениями):

1 м — при одностороннем расположении оборудования;

1,2 м — при двухстороннем расположении оборудования.

В коридоре обслуживания, где находятся приводы выключателей или разъединителей, указанные размеры должны быть увеличены соответственно до 1,5 и 2 м. При длине коридора до 7 м допускается уменьшение ширины коридора при двухстороннем обслуживании до 1,8 м.

Выходы из РУ надлежит выполнять исходя из следующих требований:

при длине РУ до 7 м допускается один выход;

при длине РУ более 7 до 60 м должны быть предусмотрены два выхода по его концам, при этом расстояние от любой точки РУ до выхода не должно превышать 30 м. Двери из РУ должны открываться наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ.

Сетчатые и смешанные ограждения токоведущих частей и электрооборудования должны иметь высоту над уровнем пола для ЗРУ и трансформаторов, установленных внутри здания, 1,9 м; сетки должны иметь отверстия размером не более 25x25 мм, а также приспособления для запирания их на замок. Нижняя кромка этих ограждений должна располагаться в ЗРУ на уровне пола.

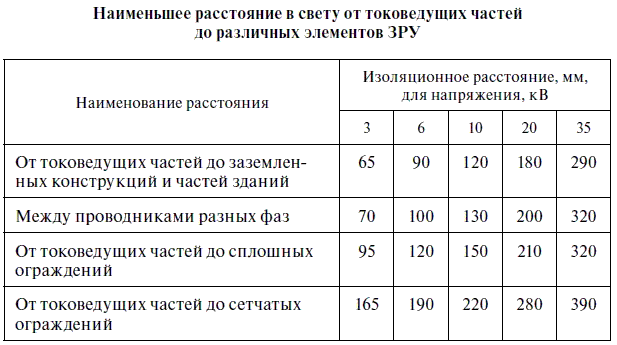

В табл. 1.3 приведены допустимые расстояния от неизолированных токоведущих частей разных фаз до заземленных конструкций ЗРУ.

Таблица 1.3

Окончание табл. 1.3

Закрытые ПС с КРУЭ оснащаются установками очистки воздуха от продуктов распада элегаза и удаления его в атмосферу при аварийных режимах, связанных с нарушением герметичности конструкций.

При обогреве помещений, в которых имеется элегазовое оборудование, не должны применяться обогревательные приборы с температурой нагревательной поверхности, превышающей 250 °C (например, нагреватели типа ТЭН).

В помещениях, в которых дежурный персонал находится 6 ч и более, должна быть обеспечена температура воздуха не ниже +18 °C и не выше +28 °C. В ремонтной зоне ЗРУ на время проведения ремонтных работ должна быть обеспечена температура не ниже +5 °C.

ПС напряжением 20-750 кВ сооружаются, как правило, открытого типа.

ПС напряжением 35 и 110 кВ преимущественно изготавливаются комплектными в заводском исполнении.

Общие требования к ОРУ регламентируются в основном ПУЭ и заключаются в следующем.

В ОРУ 110 кВ и выше должен быть предусмотрен проезд для передвижных монтажно-ремонтных механизмов и приспособлений, а также передвижных лабораторий.

Открытые РУ и ПС напряжением от 20 до 750 кВ должны быть защищены от прямых ударов молнии. Выполнение защиты от прямых ударов молнии не требуется для ПС напряжением 20 и 35 кВ с трансформаторами единичной мощностью 1,6 МВА и менее независимо от количества таких трансформаторов и от числа грозовых часов в году, для всех ОРУ ПС 20 и 35 кВ в районах с числом грозовых часов в году не более 20, а также для ОРУ и ПС 220 кВ и ниже на площадках с эквивалентным удельным сопротивлением земли в грозовой сезон не более 2000 Омм при числе грозовых часов в году не более 20.

Защита ОРУ 35 кВ и выше от прямых ударов молнии должна быть выполнена отдельно стоящими или установленными на конструкциях стержневыми молниеотводами. Рекомендуется использовать защитное действие высоких объектов, которые являются молниеприемниками (опоры ВЛ, прожекторные мачты, радиомачты и т. п.).

Защиту от прямых ударов молнии ОРУ, на конструкциях которых установка молниеотводов не допускается или нецелесообразна по конструктивным соображениям, следует выполнять отдельно стоящими молниеотводами, имеющими обособленные заземлители с сопротивлением не более 80 Ом при импульсном токе 60 кА.

Территория ПС ограждается внешним забором. Для ПС 35-750 кВ высота забора должна быть не менее 2,4 м. Ограда выполняется сплошной, желательно из железобетонных конструкций. По верху ограды с наклоном вовнутрь территории ПС устанавливается козырек из трех нитей колючей проволоки. Вместо проволоки по периметру ограды могут быть смонтированы элементы охранной сигнализации. Ворота и калитка ограды должны быть сплошными металлическими и закрыты на внутренний замок. На ПС 500–750 кВ и на особо важных ПС 220–330 кВ предусматривается военизированная охрана.

Сетчатые и смешанные ограждения токоведущих частей и электрооборудования должны иметь высоту над уровнем планировки для ОРУ и открыто установленных трансформаторов 2 или 1,6 м. Нижняя кромка ограждений в ОРУ должна располагаться на высоте 0,1–0,2 м.
