оперативный журнал;

журнал учета работ по нарядам и распоряжениям;

журнал выдачи и возврата ключей от электроустановок;

журнал релейной защиты, автоматики и телемеханики;

журнал или картотека дефектов и неполадок на электрооборудовании;

ведомости показаний контрольно-измерительных приборов и электросчетчиков;

журнал учета электрооборудования;

кабельный журнал.

На рабочих местах должен иметься полный комплект необходимой документации, регламентированный ПТЭЭП.

Вся указанная НТД, а также диаграммы регистрирующих контрольно-измерительных приборов, ведомости показаний расчетных электросчетчиков, выходные документы, формируемые оперативно-информационным комплексом автоматизированных систем управления (АСУ), относятся к документам строгого учета и подлежат хранению в установленном порядке.

Электрооборудование ПС и РУ должно удовлетворять условиям работы как при номинальных, так и при аварийных режимах: КЗ, перенапряжениях и нормированных перегрузках.

Класс изоляции электрооборудования ПС и РУ должен соответствовать номинальному напряжению сети, а устройства защиты от перенапряжений — уровню изоляции электрооборудования.

Температура воздуха внутри помещений ЗРУ (здания ЗРУ до 35 кВ выполняют без окон и не отапливают) в летнее время не должна превышать 40 °C, а в помещениях КРУ (КРУЭ) должна быть в пределах требований технической документации завода-изготовителя.

Температура воздуха в помещении компрессорной станции должна поддерживаться в пределах 10–35 °C; в помещении КРУЭ — в пределах 1-40 °C. За температурой разъемных соединений шин в РУ должен быть организован контроль по утвержденному графику.

В соответствии с требованиями действующих ПУЭ шины должны быть обозначены:

при переменном трехфазном токе: шина фазы А — желтым, фазы В — зеленым, фазы С — красным цветом;

при переменном однофазном токе: шина В, присоединенная к концу обмотки источника питания, — красным цветом, шина А, присоединенная к началу обмотки источника питания, — желтым цветом. Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

при постоянном токе: положительная шина (+) — красным цветом, отрицательная (—) — синим и нулевая рабочая М — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозийной защиты.

Допускается выполнять цветовое обозначение не по всей длине, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

Для обеспечения безопасности персонала и облегчения управления и эксплуатации оборудования, в соответствии с ГОСТ 29149—91, осуществляется унификация цвета световой сигнализации и кнопок. Например, в табл. 1.1 приведены цвета сигнализации и их смысловые значения, а в табл. 1.2 — цвета кнопок и их смысловые значения.

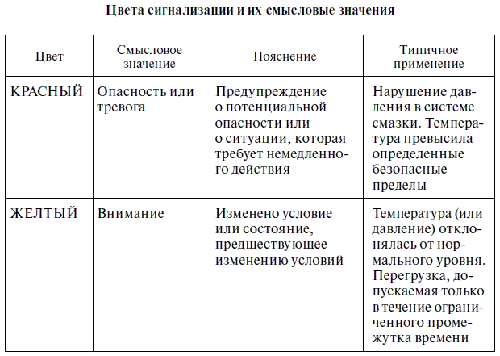

Таблица 1.1

Окончание табл. 1.1

Таблица 1.2

Окончание табл. 1.2

ПС и РУ должны иметь четкие надписи, указывающие назначение отдельных цепей, панелей, аппаратов. Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон — также на задней стороне устройства. ПС и РУ, как правило, должны иметь мнемосхему.

Помещения РУ, в которых установлены ячейки КРУЭ, должны быть изолированы от других помещений и улицы. Стены, полы и потолки должны быть окрашены пыленепроницаемой краской. Помещения должны быть оборудованы приточно-вытяжной вентиляцией с отсосом воздуха снизу. Для предотвращения попадания в помещения РУ пыли воздух приточной вентиляции должен проходить через фильтры.

В помещениях ПС и РУ должна быть предусмотрена биологическая защита, представляющая собой комплекс мероприятий и устройств для защиты людей от вредного влияния электрического и магнитного полей.

Помимо организационных мер по биологической защите (обеспечение напряженности электрического поля в пределах допустимых уровней, применение металлоконструкций ОРУ из оцинкованных, алюминиевых или алюминированных элементов, исключение соседства одноименных фаз в смежных ячейках и др.) используется экранирование источников магнитных полей.

Экранирование источников магнитных полей или рабочих мест при необходимости обеспечения допустимых уровней магнитных полей осуществляется посредством ферромагнитных экранов, толщина и геометрические размеры которых следует рассчитывать по требуемому коэффициенту экранирования К_э, равному:

К_э = Н_в /Н_доп,

где Н_в — наибольшее возможное значение напряженности магнитного поля на экранируемом рабочем месте, А/м;

Н_доп — допустимое значение напряженности магнитного поля, равное 80 А/м.

Для рабочих мест, где пребывание персонала по характеру и условиям выполнения работ является непродолжительным, Н_доп определяется исходя из требований санитарных норм и правил.

При оперативном обслуживании ПС и РУ в соответствии с требованиями ПУЭ и ГОСТ 13109 следует предусматривать технические мероприятия по обеспечению качества электроэнергии. В соответствии с этим устройства регулирования напряжения на шинах 3-20 кВ ПС, к которым присоединены распределительные сети, должны быть настроены на поддержание напряжения в пределах не ниже 105 % номинального в период наибольших нагрузок и не выше 100 % номинального в период наименьших нагрузок этих сетей. Отклонения от указанных уровней напряжения должны быть обоснованы.

В объем оперативного обслуживания ПС входит следующее электрооборудование:

силовые трансформаторы и автотрансформаторы;

синхронные компенсаторы;

реакторы;

коммутационные аппараты;

измерительные ТТ и ТН, конденсаторы связи, разрядники; кабели;

РУ;

устройства релейной защиты, автоматики и приборов.

В оперативное обслуживание ПС входят операции по оперативным переключениям, а также по предотвращению и ликвидации аварий и отказов в работе оборудования.

Электрооборудование ПС и РУ, их токоведущие части, изоляторы, крепления, несущие конструкции, изоляционные и другие расстояния должны быть выбраны и установлены в соответствии с требованиями ПУЭ следующим образом:

чтобы при нормальных условиях работы электроустановки усилия, нагрев, электрическая дуга или другие явления (искрение, выброс газа и т. п.) не могли причинить вред обслуживающему персоналу, а также привести к повреждению оборудования и возникновению КЗ или замыкания на землю;

при нарушении нормальных условий работы электроустановки была обеспечена необходимая локализация повреждений, обусловленных действием КЗ;

при снятом напряжении аппараты, токоведущие части и конструкции могли подвергаться техническому обслуживанию и ремонту без нарушения нормальной работы соседних цепей;

была обеспечена возможность удобного транспортирования оборудования.

Во всех цепях РУ должна быть предусмотрена установка разъединяющих устройств с видимым разрывом, обеспечивающая возможность отсоединения всех аппаратов (выключателей, предохранителей, ТТ, ТН и т. д.) каждой цепи со всех ее сторон, откуда может быть подано напряжение.

При расположении ПС и РУ в местах, где воздух может содержать вещества, ухудшающие работу изоляции или разрушающим образом действующие на оборудование и шины, должны приниматься меры, обеспечивающие надежную работу установки, в том числе:
