* Дл. — длина с пушкой вперед; Ш. — ширина; В. — высота по крышу башни.

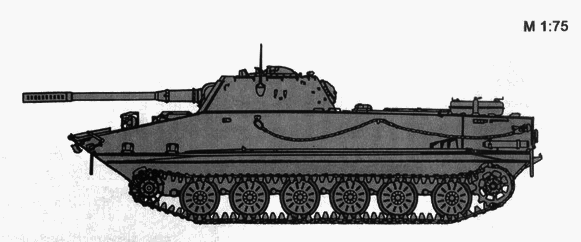

Плавающий танк «ПТ-76»
Плавающий танк «ПТ-7бБ»
Средний танк «Т-55АМ»
Средний танк «Т-55AM» с навесной динамической защитой (модисфикация «Т-55АМВ»)
Основной танк «Т-72Б»
Основной танк «Т-80УД»
Таблица 2 Тактико-технические данные бронированных машин морской пехоты Советского Союза по состоянию на декабрь 1991 г.
| Наименование образца (год принятия на вооружение) | Боевая масса, т / Тип защиты (бронирование, мм) | Размеры: Дл. ХШ. хВ., м / Клиренс, мм | Экипаж (десант). чел. | Вооружение | Тип X мощность двигателя, л. с. | Макс. скорость, км/час запас хода, км | Примечания | |
| Калибр орудия, мм (масса снаряда, кг) / Дальность стрельбы для типа БЗ, км (БПР, мм) | Тип системы управления / СК, выстр./ мин. (БК) | |||||||
| «БРДМ-2» (1962) | 7,0 / ПОМ (лоб корпуса: 6-10; лоб башни: 6) | 5,75 х 2,35 х 2,31 / 340 | 4 | 14,5 КПВТ (?) + 7,62 ПКТ (?) / 2,0 для КПВТ | ОП + ИК / 600 (500) или 700 (2000) | КД ГАЗ-41 х 140 | 95 / (на плаву 10) / 750 | Модернизированный вариант «БДРМ». В отличие от прототипа имел закрытый герметичный корпус, на котором была смонтирована бронированная башня со спаренными пулеметами КПВТ и ПКТ. Ходовая часть имела четырехколесный движитель и систему из четырех дополнительных колес меньшего диаметра, убиравшихся в корпус. Для движения по воде применялся реактивный водометный движитель. На базе «БДРМ-2» были созданы машины управления «БДРМ-2у», химической разведки «БДРМ-2рхб», БМП с ПТУР «Конкурс» и БМП с ЗРК «Стрела-1». В конце 90-х годов «БДРМ-2» был снят с вооружения. |
| «БТР-60ПБ» (1965) | 10,2-10,3 / ПОМ (лоб корпуса: 8-10; лоб башни: 8-10) | 7,56 х 2,83 х 2,42 / 475 | 2(8) | 14,5 КПВТ (?) + 7,62 ПКТ (?) / 2,0 для КПВТ | ОП + ИК / 600(500) или 700 (2000) | 2 х КД ГАЗ-49Б х 90 | 80 / (на плаву 10) 500 | Модернизированный вариант «БТР-60ПА». В отличие от прототипа имел закрытый герметичный корпус, на котором была смонтирована бронированная башня со спаренными пулеметами КПВТ и ПКТ (унифицированная с башней «БРДМ-2»). Корпус сварной из катанных броневых листов. Машина оснащалась ночными приборами водителя (ТВН-2) и командира (ТКН-1). В качестве движителей использовались восемь колес с пулестойкими шинами, в которых регулировалось давление. В случае выхода из строя одного из двигателей, машина поддерживала ход 60 км/час. На базе «БТР-60ПБ» были созданы машины управления «БТР-60ПУ». Снят с вооружения. |
| «БТР-70» (1972) | 11,5-12,0 / ПОМ (лоб корпуса: 8-10; лоб башни: 8-10) | 7,56 х 2,80 х 2,24 / 475 | 2(7) | 14,5 КПВТ (?) + 7,62 ПКТ(?) / 2,0 для КПВТ | ОП + ИК / 600 (500) или 700 (2000) | 2 х КД ЗМЗ-4905 х 120 | 80 (на плаву 9-10) / 400-600 | Модернизированный вариант «БТР-60ПА». В отличие от прототипа имеет новую силовую установку, иную схему размещения десанта, боковые люки для его посадки, семь (а не шесть) амбразур для ведения огня, прибор радиационной разведки (ДП-ЗБ), войсковой прибор химической разведки (ВПХР) и шины с регулируемым давлением. В машине может транспортироваться гранатомет АГС-17 и два ПЗРК «Стрела-1». |
| «БТР-80» (1986) | 13,6 / ПОМ (лоб корпуса: 6-10; лоб башни: 6) | 7,65 х 2,90 х 2,45 / 475 | 2(8) | 14,5 КПВТ (?) + 7,62 ПКТ (?) / 2,0 для КПВТ | ОП + ИК / 600 (500) или 700 (2000) | 2 х ДД KAMA3-7403 (ЯМЗ-238М2) х 260 (240) | 80-90 (на плаву 9,5) / 400-600 | Модернизированный вариант «БТР-70». В отличие от прототипа имеет иную силовую установку (с использованием ДД), новые пулестойкие шины и семь шаровых установок под автоматы АКМ. Машина оснащена прибором радиационной разведки (ДП-ЗБ), войсковым прибором химической разведки (ВПХР). Она может нести гранатомет РПГ-7 и два ПЗРК «Игла». |
| «БМП-1» (1966) | 12,6 / ПОМ (лоб корпуса: 6-26; лоб башни: 6-10) | 6,46 х 2,94 х 1,88 / 370 | 3(8) | 73,0 2А28 (3,5) + 7,62 ПКТ (?) + ПТУР «Малютка» (12,0) / -1.3 БС (> 50) для 2А28, 3,0 (-410) для ПТУР, 2,0 для ПКТ | ОП + ИК или РП (для ПТУР) / 10 (40) или 1 (4) или 700 (2000) | ДД УТД-20 х 300 | 65 (на плаву 7–8) / 600 | Машина имеет сварной корпус из катанных броневых листов. Двигатель размещен в носовой части, а боевое отделение с башней — в центре корпуса. Десант размещается между двигателем и боевым отделением, а также в корме машины. Выход десанта обеспечен через двери в корме машины и люки на крыше ее корпуса. Для движения в воде используется водометный движитель. В 1973-79 гг. выпускался доработанный вариант «БМП-1» боевой массой 13,2 т, в боекомплект которого был введен осколочный выстрел. В ходе модернизации все машины получили автоматический гранатомет АГ-17. |
| «БМП-2» (1980) | 13,8-14,0 / ПОМ (лоб корпуса: 6-26; лоб башни: 6-10) | 6,74 х 3,15 х 2,01 / 420 | 3(7) | 30,0 2А42 (0,39) + 7,62 ПКТ (?) + ПТУР «Конкурс» (13,0) / — 1,5 БС или 4,0 ФС или 2,0 ФСВЦ для 2А42, -4,0 (-600) для ПТУР, 2,0 для ПКТ | ОП + ИК или ПАП (для ПТУР) / 200 (500) или 1–2 (4) или 700 (2000) | ДД УТД-2 °C1 х 285-300 | 65 (на плаву 7–8) / 550-600 | Создана на базе «БМП-1» с аналогичным расположением двигателя, боевого отделения и десанта. Корпус и башня из катанных броневых листов. В корпусе имеется восемь амбразур для стрелкового оружия. Башня двухместная, с 30-мм пушкой, спаренной с 7,62-мм пулеметом. На ее крыше смонтирована ПУ ПТУР «Конкурс» с прибором наведения. 30-мм пушка стабилизирована в двух плоскостях. Машина оснащена ночным прицелом, ИК-прожекто- ром, а также шестью мортирами (902В) для постановки дымовых завес. На базе «БМП-2» были созданы командирская машина «БМП-2К» и машина с усиленным бронированием «БМП-2Д», которая использовалась в Афганистане. |
| «БМП-3» (1987) | 18,7 / ПОМ (лоб корпуса: 6-26; лоб башни: 6-10) | 7,20 х 3,23 х 2.3–2,45 / 450 | 3(9) | 100,0 2А70 (-15,0) + 30.0 2А72 (0,39) + 2 х 7,62 ПКТ (?) + ПТУР «Бастион» (15,0) / 6.0 ФС для 2А70, - 2,0 БС или 4,0 ФС или 4,0 ФСВЦ для 2А72, - 4.0 (-800) для ПТУР, 2,0 для ПКТ | ОП + ИК + ЛП или ПАЛЛ (для ПТУР) / 10(40) или 330 (750) или 700 (6000) или 2(6) | да УТД-29 х 450-500 | 70-72 (на плаву 10,0) / 600-650 | Корпус сварной из катанных броневых листов, башня сварная из листов титанового сплава. Двигатель и трансмиссия расположены в кормовой части корпуса. Двигатель смещен к правому борту. Для движения в воде используется водометный движитель. 100-мм и 30-мм пушки спарены, стабилизированы в двух плоскостях и имеют автоматические механизмы заряжания. Десант располагается за боевым отделением и в кормовой части корпуса (слева от двигателя). Машина оснащена лазерным дальномером, ночным прицелом и ИК-прожектором. Она может нести 30-мм автоматический гранатомет и 4 ПЗРК «Стрела-3». На базе «БМП-3» созданы командирская машина «БМП-ЗК», бронированная ремонтно-эвакуационная машина «БРЭМ-Л» («Беглянка») и разведывательная машина «БРМ-3». |
