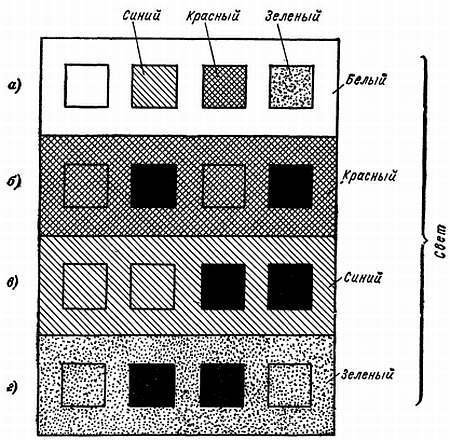

Рис. 8. При освещении белым светом (а) глаз видит белый, синий, красный и зеленый квадраты. При освещении красным светом (б), синим светом (в) и зеленым (г) только квадраты, имеющие такую же окраску, сохраняют свой цвет.

Л. — Они освещены белым светом. А теперь нажми на кнопку, помеченную буквой R. Ты видишь, что теперь квадраты освещены красным светом. Для этого перед источником света поставлен красный светофильтр. Он задерживает все световые волны, кроме узкой полоски, расположенной вокруг 700 нм.

Н. — Это то, что в радиотехнике мы называем полосовым фильтром. Итак, при этом освещении белый квадрат стал красным. Красный таким же и остался. Но, черт возьми, почему зеленый и синий квадраты стали черными?

Л. — Очень просто. Предмет имеет зеленую окраску, когда он поглощает все световые волны, кроме зеленых, которые он отражает. В нашем случае красный свет не содержит зеленых лучей. Поэтому наш квадрат не отражает никаких лучей. А отсутствие света на правильном французском языке называется «черным цветом».

Н. — Значит это же самое происходит и с синим квадратом, поглощающим все лучи, за исключением синих, которые он отражает. А в красном освещении, которое не содержит синих лучей, наш квадрат становится черным. Могу ли я из этого сделать вывод, что цвет предметов зависит как от их способности поглощения и отражения, так и от состава падающего на них света?

Л. — Это логичный вывод из демонстрируемого здесь опыта.

Н. — Теперь я нажимаю на кнопку В. Какой красивый этот синий свет. Как я и ожидал, красный и зеленый квадраты стали черными, а синий вновь стал синим, а белый… тоже стал синим. Значит, если я правильно понимаю, белый предмет тот, который не поглощает никакого света и отражает все световые волны.

Л. — Разумеется. И точно так же предмет черен, если он поглощает все световые волны и не отражает никакого света.

Н. — Теперь я понимаю, почему космические корабли окрашены с одной стороны в черный, а с другой стороны в белый цвет. Когда космонавты желают согреться, они так ориентируют свою ракету, чтобы к солнцу была обращена черная сторона, которая поглощает солнечные лучи. Когда им становится слишком жарко, они поворачивают к солнцу белую сторону, которая отражает лучи.

Л. — Я вижу, что ты хорошо усвоил всю информацию из научно-фантастических книжек…

Н. — Раздумывая о том, что я только что видел, я прихожу к выводу, что воспринимаемый нами цвет определяется своего рода «вычитанием». Светофильтры ведут себя точно так, как и окрашенные предметы: они отнимают соответствующую часть спектрального состава света. Фильтры достигают этого, задерживая световые волны некоторой длины, а окрашенные поверхности поглощают их.

Л. — Да, в обоих случаях цвет получают субстрактивным методом (методом вычитания). Примером может служить демонстрация цветных диапозитивов, где каждый элемент изображения представляет собой маленький фильтр. В природе мы наблюдаем чаще субстрактивный метод. Однако цвета можно получить также и аддитивным методом (методом сложения). Но тогда мы имеем дело с психофизиологическим явлением; воспринимаемые одновременно световые волны различной длины вызывают ощущение, что они смешиваются в нашем мозгу. Подойди сюда и позабавься, составляя собственноручно различные цвета, накладывая, для этого друг на друга сходящиеся на одном белом экране вые лучи этих трех фонарей (рис. 9).

Рис. 9. Три источника белого света оснащены красным, синим и зеленым фильтрами и регулируемыми диафрагмами, позволяющими дозировать силу проецируемых на белый экран лучей. Полученная таким образом аддитивная смесь позволяет воспроизвести большинство цветов.

Один из фонарей снабжен красным фильтром, второй — синим, а третий — зеленым. И каждый из них оснащен регулируемой диафрагмой, позволяющей дозировать интенсивность падающего на экран света. С помощью этого оборудования ты можешь получить очень большое количество смесей этих трех цветов. Так за дело! Я представляю тебе полную свободу, чтобы ты мог, как тебе заблагорассудится, поэкспериментировать с этим оборудованием.

Н. — Посмотрим сначала, что даст один фонарь. Я полностью закрываю диафрагмы на красном и синем фонарях и постепенно открываю диафрагму зеленого фонаря. Я вижу, как один и тот же чистый зеленый цвет становится все более ярким.

Л. — Ты экспериментируешь с практически чистым цветом, т. е. с излучением волн почти одной длины. Воздействуя на диафрагму, ты увеличиваешь лишь количество падающей на экран световой энергии. Графически спектр этого света можно представить в виде одной вертикальной линии, амплитуда которой изменяется в зависимости от действующего отверстия диафрагмы. Поэтому в нашем восприятии свет сохраняет один и тот же цветовой тон (или, как иногда говорят, «тональность» или «оттенок»), но яркость его изменяется. Запомни хорошенько, Незнайкин, значение двух этих терминов. А теперь начинай смешивать цвета.

Н. — Сначала я установлю диафрагмы всех трех фонарей на одинаковую величину, например на половину максимальной. Но что я вижу? Экран стал белым! Фильтры исчезли?

Л. — Совсем нет, дорогой друг. Но интенсивность источников света сейчас отрегулирована так, что при одинаковом отверстии диафрагмы аддитивная смесь дает точное впечатление белого света. В этом нет ничего удивительного, ибо ты знаешь, что то, что мы воспринимаем как белый свет, на самом деле представляет собой смесь различных цветов. И совершенно нет необходимости смешивать все краски спектра видимого излучения: как мы видим, для получения белого света достаточно трех цветов. И сама природа как бы подсказывает нам трехцветный способ — как мы видели, сетчатка глаза содержит светочувствительные элементы, приспособленные для восприятия одного из трех основных цветов: красного, зеленого и синего.

Н. — Что касается белого, согласен. Но как обстоит дело с другими цветами? Что, и* тоже получают простым смешением трех основных цветов?

Л. — Попробуй и увидишь.

Н. — Хорошо. Посмотрим, что даст усиление красного света. Я открываю немного побольше диафрагму красного фонаря, и вот освещенная поверхность из белой становится бледно-розовой. Я еще больше открываю диафрагму красного фонаря; мой розовый цвет становится более интенсивным и постепенно переходит в красный, который, однако, даже при полностью открытой диафрагме красного фонаря остается довольно бледным.
