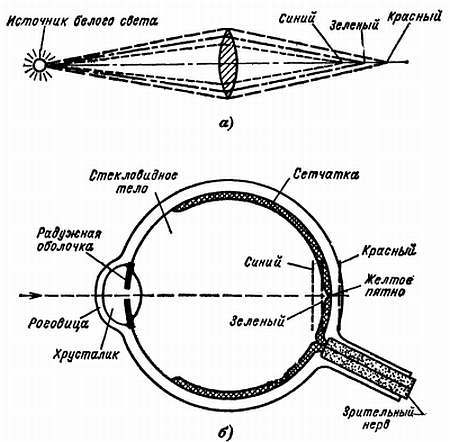

Рис. 5. Схематический разрез глаза.

а — исходящие из одной какой-либо точки лучи разного цвета собираются линзой в более или менее удаленных фокусах в зависимости от частоты различных составляющих света;

б — хрусталик играет роль линзы. Изображение многоцветного предмета образуется в нескольких плоскостях, если аккомодация (достигающаяся изменением кривизны хрусталика) производится по зеленым лучам (к которым глаз наиболее чувствителен), зеленое изображение оказывается в плоскости сетчатки; синее изображение располагается впереди, а красное позади сетчатки. Это означает, что два последних изображения получаются нерезкими.

Теперь ты понимаешь, что у синих лучей фокус располагается ближе к объективу, а у красных лучей — дальше от него.

Когда мы рассматриваем многоцветное изображение, хрусталик настраивается (т. е. изгибается) таким образом, чтобы фокус для желто-зеленых лучей оказался в плоскости сетчатки.

Н. — Но тогда фокус для синих лучей окажется перед сетчаткой, а фокус для красных лучей — позади нее?

Л. — Превосходно. Я вижу, что ты хорошо понял суть этой хроматической аберрации, из-за которой мы не можем одновременно видеть одинаково четко все элементы многоцветного изображения. Но при монохроматическом освещении, как это имеет место при использовании натриевых ламп, аккомодация глаза производится точно на единственную волну в данном случае на волну желтого света, и видимое изображение образуется строго в плоскости сетчатки.

Н. — Если я правильно понял, мы не можем видеть цветные изображения с такой же хорошей четкостью, как изображения монохроматические.

Л. — Ты прав, дорогой друг. Однако разрешающая способность среднего глаза по оси взгляда также хороша как для цветных, так и для черно-белых изображений. Она примерно равна одной угловой минуте, т. е. 1/60 части градуса. На расстоянии в 1 м «средний глаз» способен различить две точки, разнесенные на 0,3 мм. Но такая разрешающая способность не распространяется на изображения, сфокусированные впереди или позади плоскости сетчатки.

Цветное телевидение?.. Это почти просто! - _19.jpg
Статистические фикции
Цветное телевидение?.. Это почти просто! - _20.jpg

Н. — Что ты называешь «средним глазом»!?

Л. — Это такая же статистическая фикция, как «средний француз». О нем известно, что за год он потребляет 101,5 кг хлеба, 2,7 кг парижской (вареной) ветчины, 16,6 кг говядины, 37,1 л пива и 170 л виноградного вина. В природе же такого индивидуума не существует. Точно так же нельзя найти и настоящий «средний глаз». Его характеристики составлены на основе измерений, проведенных на тысячах людей, подобранных таким образом, чтобы по их показателям можно было вывести средние значения для всего человечества. Именно так была составлена кривая хроматической чувствительности среднего глаза, которая показывает, что при равной мощности излучения способность восприятия снижается по мере удаления от максимума, который, как я уже говорил, приходится на желто-зеленый участок спектра (рис. 6).

Цветное телевидение?.. Это почти просто! - _21.jpg

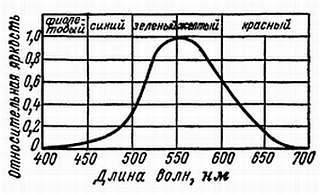

Рис. 6. Кривая относительной чувствительности среднего глаза к различным цветам спектра.

А когда восприятие становится равным нулю, мы выходим за пределы видимого света. Эта кривая играет очень важную роль в технике цветного телевидения. Но я должен повторить еще раз, что она относится к «среднему глазу», и это означает, что в реальной жизни могут быть значительные индивидуальные отклонения.

Н. — Ну, если продолжать разговор на эту тему, я могу сказать, что имеются люди, вообще не способные различать цвета. Их называют дальтониками. Один мой приятель страдает таким недугом. Он признался мне в этом, когда я однажды увидел его разгуливающим в одном зеленом и в одном красном носках.

Л. — Примерно один человек из двухсот не способен различать цвета. Весьма любопытно, что этот недостаток чаще встречается у мужчин, чем у женщин. Имеются также индивидуумы, глаза которых абсолютно нечувствительны к цветам, расположенным близко к красному краю спектра.

Н. — Значит, наш глаз очень далек от того совершенного инструмента, достойного самого большого доверия, о котором свидетельствует выражение «Я это видел своими глазами»…

Это очень печально! Кому же и чему же верить?

Цветное телевидение?.. Это почти просто! - _22.jpg
Рациональное использование недостатков
Цветное телевидение?.. Это почти просто! - _23.jpg

Л. — Не сетуй на это. Я очень часто говорил тебе, что величайшее искусство жизни заключается в умении извлекать пользу из несовершенства органов человека и людей. Кино и телевидение удалось создать лишь потому, что наши органы зрения обладают известной медлительностью, обеспечивающей устойчивость наших зрительных ощущений в течение доброй десятой доли секунды. И ты увидишь, что методы цветного телевидения с выгодой используют некоторые несовершенства нашего зрения, как, например, вызываемый хроматической аберрацией недостаток четкости при рассматривании цветных изображений, или некоторый недостаток «избирательности», мешающей четко различать два цвета, у которых длины волн мало различаются одна от другой. Может быть, ты заметил, что человеческий- глаз вообще не различает цвета очень маленьких или очень тонких предметов?

Н. — Это я знаю. Моя мать, когда она хочет подобрать нитки к цвету ткани, накладывает на ткань не одну нитку, а всю катушку.

Л. — По этой же причине хорошо знающий свое дело типограф берет для печати цветных текстов жирный шрифт; при использовании тонкого шрифта нельзя разобрать, каким цветом напечатан текст. Это должно помочь тебе, Незнайкин, понять, что нам незачем заботиться о воспроизведении в цвете очень мелких деталей нашего изображения.

Н. — Я догадываюсь, что благодаря этому при передаче цветной программы по телевидению можно ограничиться относительно узкой полосой частот.

Л. — Совершенно верно. Но прежде чем подойти к этому, целесообразно внимательнее рассмотреть физиологические свойства цвета и их соотношение с его физическими характеристиками. Для этого нужно ближе познакомиться с органом восприятия световых лучей, которым является наш глаз.

Анатомия и физиология глаза

Н. — Мне думается, что я достаточно хорошо знаю этот вопрос. Мы уже говорили, что человеческий глаз можно уподобить фотографическому аппарату! Хрусталик похож на автоматически наводящийся на резкость объектив; окружающие его мышцы изменяют его кривизну, чтобы навести на резкость в зависимости от расстояния до объекта и тем самым сделать предельно четким проецируемое на сетчатку изображение.

Л. — Очень хорошо, мой друг. Продолжай свой рассказ и объясни устройство и роль сетчатки.

Н. — Сетчатка как ковром покрывает дно глаза. Она служит как бы светочувствительным слоем. Я знаю, что свет вызывает в ней химические и электрические реакции и что зрительный нерв передает сведения о них в мозг, где они воспринимаются как световая картина. Но я не могу детально проанализировать эти реакции.
