Л. — Не беспокойся, это не столь уж сложно. Сначала отключи «синюю» электронную пушку, и, воздействуя на два первых магнита, ты можешь получить в центре четкий маленький желтый квадрат без красной и зеленой окантовок. Затем ты вновь зажжешь «синюю» электронную пушку и с помощью двух последних магнитов наложишь синий квадрат на желтый, чтобы получить белый квадрат без цветных окантовок.
Н. — И вот сходимость достигнута!
Л. — Ты забыл одно слово.
Н. — Ты что хочешь теперь заняться упражнениями по стилистике?
Л. — Нет, телевидением и цветным… Ты должен был сказать: мы отрегулировали статическую сходимость (рис. 81). Ибо ничто не доказывает, что этот маленький белый квадратик не расходится к краям экрана на красную, зеленую и синюю полосы.
Рис. 81. Изъян динамической сходимости виден на краях экрана. В центре сходимость отрегулирована правильно.
Н. — И, следовательно, есть еще один регулятор сходимости…
Л. — Да, но сходимости динамической.
Н. — Я думаю, что действительно придется продать мою лавочку!
Л. — Поверь мне, сейчас неподходящий момент, тем более что регулировка динамической сходимости тоже не очень сложна, и так как она производится путем дозирования тока в маленьких катушках, исправляющих траекторию электронных лучей, эта регулировка производится с помощью потенциометров, доступных с лицевой стороны телевизора, но только для техника. Теперь ты можешь отбросить свое зеркало и слепо следовать инструкции, выданной заводом, сделавшим этот телевизор
Н. — Ты выделил мне двадцать минут на регулировку телевизора. Десять из них уже истекли, и остается еще десять.
Л. — Хорошо рассчитано, Незнайкин, но само собой разумеется, что прежде, чем приступить к описанным регулировкам, ты сделал то, что обычно нужно сделать на черно-белом телевизоре: подстройка частоты строчной и кадровой разверток и линейности строк. Я еще раз подчеркиваю до, так как эти регулировки влияют одна на другую. Из десяти оставшихся нам минут мы выделяем пять на регулировку цветового тона фона.
Н. — Постой, я больше ничего не понимаю. Я везде читал, что в современных системах цветного телевидения, например SECAM и PAL, нет надобности регулировать цветовой тон.
Л. — Ты совершенно прав, но ты еще опять забыл одно слово. Ведь я сказал «регулировать цветовой тон фона».
Н. — Я действительно упустил это слово; но в чем заключается этот нюанс?
Л. — Ты знаешь что в цветном кинескопе имеются три электронные пушки. Однако ты согласен, что, когда на кинескоп не подается видеосигнал, экран должен быть совершенно черным, а это означает, что электронный ток должен исчезать одновременно во всех трех пушках.
Н. — Это кажется мне совершенно ясным, хотя речь и идет о «черном».
Л. — Точно так же и в том случае, если на все три электронные пушки подается одинаковый видеосигнал, т. е. если R = G = B, то экран должен иметь абсолютно нейтральный серый цвет и даже белый, если одинаковый для всех трех пушек видеосигнал имеет максимальную величину.
Н. — Это кажется закон Ньютона, который гласит, что сочетание трех первичных цветов в одинаковой пропорции дает нейтральный серый цвет.
Л. — Да, если ты хочешь назвать закон, но это происходит прежде всего потому, что наши три первичных цвета были специально подобраны для этой цели. Для нашего кинескопа это означает, что отношения ток/свет всех трех электронных пушек должны быть идентичными во всех точках характеристики, что обеспечивает всю шкалу серых тонов без нежелательного цветового оттенка
Н. — А как в этом убедиться?
Л. — Очень просто. Прежде всего выключи кадровую развертку, чтобы получить посередине экрана очень яркую горизонтальную полосу, затем повышай напряжение на экранирующих сетках (G2). чтобы выйти на точку характеристики, соответствующую почти полному потуханию лучей электронных пушек. Потом вновь включи кадровую развертку и повышай напряжение на цилиндрах Венельта с тем, чтобы белый цвет был абсолютно чистым без ненужного цветового оттенка.
Эту операцию можно упростить, если твой генератор сигналов может выдавать пилообразный сигнал, синхронизированный строчной или кадровой частотой. В этом случае ты можешь увидеть, какая из трех пушек «поднимается» быстрее или медленнее, чем две другие, и выровнять ток ее луча.
Существует специальный генератор для налаживания цветных телевизоров, получивший название «Сервохром», который кроме прочего выдает сигнал тест-таблицы из квадратов и сигнал ступенчатой шкалы серых тонов.
Н. — И тем не менее я могу производить регулировку чистоты, сходимости и цветового тона фона с помощью уже имеющейся у меня измерительной аппаратуры.
Л. — А также принимая испытательную таблицу, передаваемую Национальным центром телевизионного вещания. Но, как ты впоследствии убедишься, ты можешь облегчить свою работу, купив генератор сигналов вроде «Сервохрома», принципы работы которого я тебе объясню, или генератор тест-таблицы в виде цветных полос наподобие той, что передается Национальным центром телевизионного вещания.
Н. — Что представляет собой эта тест-таблица?
Л. — Она состоит из восьми вертикальных полос, расположенных слева направо в следующем порядке: Белый, Желтый, Сине-зеленый, Зеленый, Пурпурный, Красный, Синий и Черный.
Ты видишь, что цвета расположены в порядке убывания яркости. Все они имеют 100 %-ную насыщенность (разумеется, кроме белого и черного); первичные цвета получают с помощью простых видеосигналов (рис. 82).
Амплитуда первичных может составлять 75 или 30 % от номинального уровня (т. е. белый в этом случае представляет собой серый на 75 или 30 %, хотя иногда белый подается на уровне 100 %, а амплитуда остальных семи полос устанавливается на уровне 75 или 30 %).
Рис. 82. Форма первичных сигналов при уровне модуляции 75 %. Сложение этих сигналов позволяет получить на экране цветные полосы.
Н. — А для чего нужны эти полосы?
Л. — Теперь, когда за четверть часа ты отрегулировал блоки кинескопа, тебе остается пять минут для проверки правильности работы декодирующего устройства.
Н. — Так не будем терять времени!
Л. — Необходимости торопиться нет. Помнишь ли ты основные узлы декодирующего устройства?

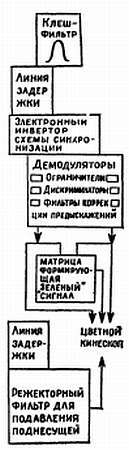

Н. — Я перечислю их по ходу сигнала сверху вниз и постараюсь при этом ничего не забыть:
• клеш-фильтр;
• линии задержки сигнала цветности;
• электронный инвертор и схемы синхронизации;
• демодуляторы, которые состоят из ограничителей, дискриминаторов и фильтров коррекции предыскажений;
• матрица, формирующая «зеленый» сигнал;
• линия задержки сигнала яркости и режекторный фильтр для подавления поднесущей.
Л. — Черт возьми! Незнайкин, ты скоро будешь знать столько же, сколько и я.
