Кок винта целиком окрашивали краской O.D. 41. Лопасти винта не окрашивали, оставляя их в цвете натурального алюминия. 9 мая 1941 года в дополнении № 3 к спецификации № 24114 определялось, что лопасти винтов и незакрытые ступицы винта следует окрашивать черной матовой краской. Но выяснилось, что выкрашенный черным винт плохо заметен и представляет смертельную угрозу для техников. Поэтому 28 августа 1941 года появилось дополнение № 4 к спецификации № 24114, где определялось, что концы лопастей на длину четырех дюймов выкрашивать в желтый цвет (краска Identification Yellow № 48).

Первые части USAAF, принявшие на себя удар утром 7 декабря 1941 года, располагали самолетами, несшими стандартный камуфляж.

Первой группой, вооруженной истребителями «Warhawk», была 49 FG. Группа предназначалась для наступательных боевых действий с территории Австралии. Группу оснастили самолетами, предназначенными для англичан. Самолеты несли английский камуфляж, но с нижней стороны были покрашены краской Neutral Gray или, реже, Azur Gray. Несколько машин эксплуатировали в английском пустынном камуфляже. Пустынный камуфляж представлял собой нерегулярные пятна цветов Middle Stone и Dark Earth, снизу самолет красили в цвет Azure Gray. Трудности со снабжением 5 AF заставили командование USAAF разрешить для частей на Юго-Западном Тихоокеанском ТВД (South-West Pacific Area — SWPA) красить самолеты любыми доступными красками. Поэтому в составе 49 FG начали появляться самолеты с самыми необычными камуфляжами. В конце 1942 года в группе имелись самолеты, несшие стандартный английский и пустынный английский камуфляж, стандартный американский камуфляж, а также камуфляж в виде коричневых и зеленых пятен, где коричневой краской обычно были Dark Earth или Sand, а зеленой — Medium Green, Dark Green, Olive Drab, Foliage Green. Использовались также краски, образцы которых приводились в бюллетене № 48 от 26 мая 1942 года, где встречались нигде более не встречавшиеся цвета Light Blue № 27, Sea Green № 28, Rust Brown № 34 и Dark Green № 30. Самолеты в нестандартном камуфляже легче всего определить по плавным переходам между цветными пятнами.

P-40E-CU (41-5449). Элементы быстрой идентификации: желтая полоса па носу и желтое хвостовое оперение. Тик обычно обозначались самолеты учебных частей на территории США.

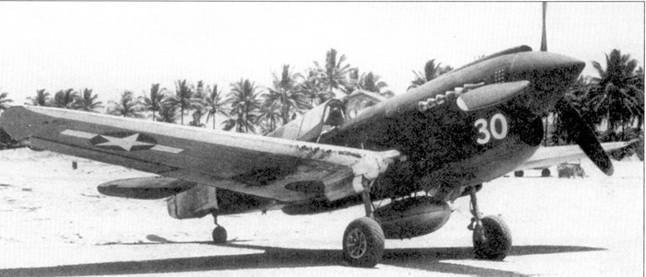

P-40N из 7th FS, 49th FG, 5th AF на аэродроме острова Миддлбург. Элементы быстрой идентификации: широкая белая полоса на передней кромке крыльев, белое хвостовое оперение. Так обозначались американские и австралийские самолеты, действовавшие в районе Новой Гвинеи.

После ремонтов самолеты чаще всего целиком выкрашивали в один из перечисленных выше оттенков зеленого. Нижнюю сторону планера как правило выкрашивали краской Neutral Gray или краской, полученной путем смешивания черного и белого пигментов.

Иногда снизу самолет выкрашивали краской Light Blue № 27 или ее поздний вариант L.B. № 307. Перечислить все встречавшиеся схемы камуфляжа не представляется возможным.

Доставляемое пополнение уже имело стандартный заводской камуфляж. Но пилоты к тому времени уже настолько сильно привыкли к пятнистому камуфляжу, что новые машины часто перекрашивали, накладывая на оригинальный O.D. пятна цвета Sand или Rust Brown. Нижнюю сторону крыльев часто перекрашивали краской Light Blue № 307.

У некоторых самолетов границы цветов были плавными. Резкие границы проводились кистью, а расположение пятен не соответствовало английским схемам.

В июне 1942 года в дополнении к Т.О. 07-1-1 определялось, что вдоль передней и задней кромки крыльев и стабилизаторов следует наносить пятна неправильной полукруглой формы краской Medium Green № 42. Это требование носило экспериментальный характер и не было обязательным для всех самолетов. В отношении Р-40 из SWPA новое правило применялось только для 49 FG, где перекрашенных таким образом самолетов было как минимум 17. В Африке же подобного камуфляжа вовсе не использовали.

В остальных частях, оснащенных Р-40, камуфляжи, отличавшиеся от стандартного, встречались крайне редко. Исключение составляли P-40N из 45 FS/15 FG 7 AF, которые в сентябре 1943 года базировались в центре Тихого океана. Эти самолеты целиком выкрашивались краской Light Gray № 602. Некоторые источники сообщают, что это был цвет Coral Sand и Light Blue. Фотографии, однако, этого не подтверждают. Самолеты выкрашены целиком, разницы между верхней и нижней окраской нет, тогда как на других самолетах группы (Р-39) эта граница отчетливо видна.

Значительный разнобой камуфляжа наблюдался и в Северной Африке. Большинство действовавших там Р-40F и L несли английский пустынный камуфляж: верхний Middle Stone/Dark Earth, нижний Azure Blue. Граница цветов была резкой, а расположение пятен соответствовало схеме «А». Иногда цвета пятен делали инверсным — это так называемая схема «В». Камуфляж имели не только английские машины, но и те, что только предназначались для англичан. В качестве американской детали самолеты, сменившие хозяина, получили желтые серийные номера на киле. Многие P-40L, с самого начала выпускавшихся для USAAF. все же получили английский камуфляж. Причина этого была проста — американские ВВС первоначально не имели собственного пустынного камуфляжа. Камуфляж разработали лишь в 1943 году, когда война в Северной Африке подходила к концу. До того времени использовались различные временные схемы. Самолеты со стандартным заводским камуфляжем перекрашивали краской Sand № 49 (часто и № 26), заливая ей все оливковые поверхности. Нижний камуфляж оставался сплошной, цвета Neutral Gray. Иногда, если время позволяло, нижние поверхности перекрашивали краской Light Blue № 27.

Тройки P-40N us 24th FS, Центральная Америки. На радиаторе машин изображен силуэт тигра. Тактические номера помещены на капоте двигателя. Элементы быстрой идентификации самолетов, действовавших в районе Панамского канала: белая «четверть» ни киле. У самолета на переднем плане две вертикальные полосы на фюзеляже, указывавшие на машину командира эскадрильи.

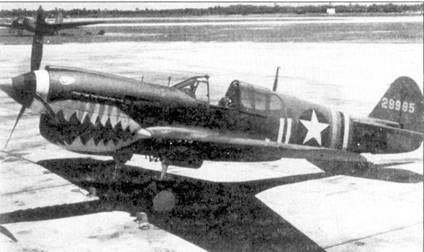

Р-40К-20 (42-99Н5). Ни хвосте три цветных полосы. Литеры «JI» на борту, вероятно, инициалы пилота.

10 марта 1943 года Штаб ВВС в Африке (HQ African Air Force) издал приказ, касавшийся принципов камуфлирования самолетов на североафриканском ТВД. Для одномоторных самолетов (в том числе для Р-40) предлагался камуфляж, состоявший из пятен двух оттенков коричневого цвета и нижней поверхности, выкрашенной в светло-голубой цвет. Темно-коричневая краска Earth Brown № 302, светло-коричневая краска смесь Earth Yellow № 305 и Earth Red № 312 в равных долях. Снизу самолеты красили смесью из белой краски (88 %) и краски Light Blue № 307 (12 %). Расположение пятен совсем не соответствовало английской схеме «А». Границы пятен были резкими.

С середины 1943 года выпускавшиеся Р-40 стали снова получать стандартный камуфляж, поскольку дальнейшие действия на Средиземном море велись с помощью самолетов Р-47 и А-36.

Объединенный комитет по делам авиации (Joint Aircraft Commitee — JAC) в составе подкомитета по вопросам камуфляжа (Sub-Committee on Camouflage) постановил в марте 1943 года заменить применявшуюся до сих пор краску Dark Olive Drab № 41 более светлой Olive Drab № 319. При этом предписывалось полностью использовать уже имевшиеся запасы краски. Это решение было документировано в спецификации 3–1 от 21 апреля 1943 года. На практике новую краску начали использовать не ранее сентября. К тому времени она уже называлась Olive Drab № 613.
