В системе 1805 г. было три единорога: 1/2-пудовый (154,7-мм) с длиной канала без каморы 8,25 клб и весом 762 кг, 1-пудовый (194,8-мм) короткий длиной 8,25 клб и весом 1581 кг и 1-пудовый длинный длиной 12,2 клб и весом 2981 кг.
Основным боеприпасом единорога была чугунная бомба (граната). Дальность стрельбы 1-пудового единорога бомбой весом 16,9 кг составляла 2700 м при угле возвышения 15°. При необходимости единороги могли стрелять ядром и картечью.
Первоначально все крепостные пушки и единороги устанавливались на разного типа деревянных станках (лафетах).[31] Первый железный крепостной лафет был спроектирован офицером Венгловским в 1845 г. В 1851 г. в конструкцию лафета внесен ряд существенных изменений. Производство лафетов Венгловского было прекращено приказом по артиллерии от 16 сентября 1865 г.
На лафете Венгловского с изменениями 1851 года помещались все гладкоствольные пушки, кроме 60-фунтовых и 3-пудовых. Для различных орудий было семь вариантов этого лафета. Лафеты Венгловского первоначально предназначались для установки на железной платформе, но позже, внеся некоторые изменения, их стали устанавливать на обыкновенных настильных платформах с поворотным брусом. Устройство лафета и платформы одинаково для всех вариантов, и отличились они только размерами.
В 1863 г. чиновник Андреев предложил использовать 24-фунтовые лафеты Венгловского для 30-фунтовых пушек Варендорфа (до этого предлагали использовать деревянный лафет).
В декабре 1876 г. Артком ГАУ приказал назначать под лафеты Венгловского 12-фунтовые и 24-фунтовые заряжаемые с казны пушки, для чего было разрешено расширить на лафетах цапфенные отверстия. В июле 1877 г. для этих орудий к лафетам Венгловского были введены откатные клинья.
До этого накат орудия производился вручную, для чего прислуга вставляла железные колья в отверстия в ободах колес.
Гладкоствольные крепостные пушки и единороги находились в производстве до 1864 г. 11 февраля 1863 г. генерал-фельдцейхмейстер распорядился прекратить производство 36-фунтовых гладких пушек и 1-пудовых единорогов. Заказанные же чугунные две 24-фунтовые и 177 трехпудовых пушек доделать, но впредь не производить.
К 1906 г. в русских крепостях по табелю должно было состоять 138 полупудовых единорогов, которые и состояли на вооружении. Кроме того, имелось значительное число единорогов, не состоявших на вооружении.
Приказом военного министра от 13 сентября 1906 г. единороги из табелей вооружения были исключены и заменены полевыми легкими пушками. Тем не менее единороги еще несколько лет находились в крепостях.
Для стрельбы на ближние дистанции (от 100 м до 1000 м) в крепостях применялись каронады калибра от 12 фунтов (119,1мм) до 96 фунтов (228 мм) и весом от 381 кг до 2670 кг. На каронадах мы останавливаться подробно не будем, поскольку к 1861 г. их применение было крайне ограничено (для обороны рвов и т. д.), а в конце 1880-х годов их вообще выведут из употребления, заменив устаревшими полевыми орудиями.
Особую роль в крепостях играли мортиры◦— предки современных минометов. Мортиры были единственным видом гладкоствольных орудий, способных вести навесной огонь.
Устройство большинства мортир и их станков не позволяло вести настильный огонь. Лишь некоторые мортиры могли вести «рикошетные стрельбы» под углами возвышения от 0° до +5°.
Крепостные мортиры отливались из чугуна, а осадные◦— из меди. Но поскольку в крепостные было переделано большое число осадных мортир, я упомяну и о них.
2-пудовые и 5-пудовые осадные мортиры образца 1805 г. отливались заодно с поддоном. Их называли «сидячими». Причем цапфы представляли собой единое целое с поддоном. Устанавливались эти мортиры на деревянных станках.
1/2-пудовые осадные медные мортиры образца 1805 г., а также 2-пудовые и 5-пудовые чугунные крепостные мортиры поддона не имели. Их называли «висячими».
Каморы у медных мортир цилиндрические, а у чугунных 2-пудовых и 5-пудовых мортир◦— конические.
Калибр крепостных чугунных 2-пудовых и 5-пудовых мортир составлял 245,6 мм и 333,2 мм, а вес◦— 876 кг и 2228 кг соответственно. Длина цилиндрической части канала в обеих мортир◦— 1,2 клб.
Как крепостные, так и осадные мортиры образца 1838 г. поддонов не имели. Каморы у всех мортир образца 1838 г. конические с полушарным дном.
В систему орудий образца 1838 г. были введены 3-пудовые медные и чугунные мортиры. Однако вскоре они были исключены из системы. К 1860 г. в крепостях было 20 чугунных 3-пудовых мортир, а медных 3-пудовых не было вообще ни в крепостях, ни в осадной артиллерии. Следует отметить, что с начала XVIII века и до середины XIX века 3-пудовые мортиры состояли на вооружении русского флота.
Боекомплект тяжелых мортир мы рассмотрим на примере 5_пудовой мортиры.
В боекомплект 5-пудовых чугунных и медных мортир входили: бомба, картечь и светящееся ядро Рейнталя.
Вес чугунной бомбы составлял 96 кг. В осколочном варианте она снаряжалась 2,46 кг артиллерийского пороха, а в фугасном◦— 5,46 кг.
В боекомплект входило три типа картечи◦— настильная, навесная и гранатная.
Настильная картечь использовалась для настильной стрельбы. Вес ее 110,6 кг. В ней было 198 ядер № 9.[32]
Навесная картечь использовалась для навесной стрельбы. Вес ее 114,7 кг. В ней было 94 ядра № 10.
Гранатная картечь весом 60 кг содержала в себе 36 3-фунтовых гранат. То есть, представляла собой, говоря современным языком, некое подобие кассетного боеприпаса. Вес снаряженной 3-фунтовой гранаты 1,36 кг, она содержала 64 г артиллерийского пороха. Время горения трубки 11–12 секунд.
Кроме того, в крайних случаях могла использоваться каменная картечь, которая представляла собой плетеный каркас, наполненный камнями.
Вес святящегося ядра 80,4 кг. В нем содержалось 20,9 кг горючего вещества. Время свечения ядра около 5 минут, радиус освещения около 45 м.
Вероятность попадания 5-пудовой бомбой в квадрат 32 х 32 м при угле возвышения 45°: при дальности 213 м◦— 59 %, 640 м◦— 36 %, 1070 м◦— 12 %, 1500 м◦— 5 %.
В боекомплекте 2-пудовой мортиры не было навесной картечи.
Производство 2-пудовых медных мортир было прекращено сразу после Крымской войны (из-за их неудовлетворительной мощности).
30 июня 1866 г. Военный министр предписал Санкт-Петербургскому и Брянскому Арсеналам прекратить отливку 5-пудовых медных мортир.
Изготовление 5-рудовых чугунных мортир продолжалось на горных заводах, по крайней мере, до 1870 г. (Сх. 21).

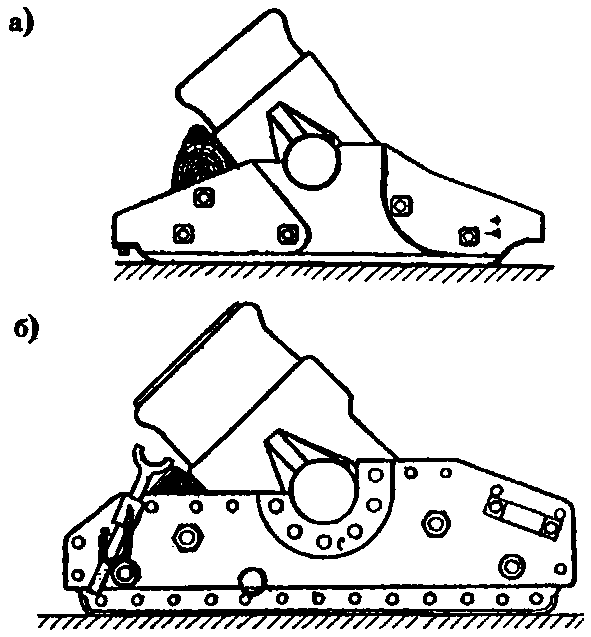

Схема 21. 5-пуд. мортира обр. 1838 г. а◦— на медном станке; б◦— на железном станке. Рисунок А. Б. Лютова
Дольше всех в производстве и на службе состояла 1/2-пудовая медная мортира. Попытка заменить ее 34-линейной (87-мм) нарезной мортирой в конце XIX века провалилась.
1/2-пудовые (152,4-мм) мортиры отливались из меди как для осадной, так и для крепостной артиллерии. Длина тела мортиры составляла 2,7 клб. Вес тела 94,2 кг (Сх. 22).
Схема 22. 1/2-пудовая мортира обр. 1838 г. на железном станке
1/2-пудовая мортира стреляла чугунной гранатой весом 8,9 кг, содержавшей 0,3 кг черного пороха в осколочном варианте и 0,49 кг◦— в фугасном варианте. Кроме того, мортира стреляла осветительным снарядом («ядром Рейнталя»). Граната на полном заряде имела начальную скорость 143 м/с и дальность 960 м, а осветительный снаряд имел максимальную дальность 426 м.
Первоначально 1/2-пудовые мортиры устанавливались на деревянном станке, а в 1866 г. был принят на вооружение железный станок системы Дорошенко. Вес деревянного станка 65,5 кг, а железного◦— 75,5 кг. Малый вес системы позволял четырем номерам прислуги вручную переносить 1/2-пудовые мортиры со станком.
