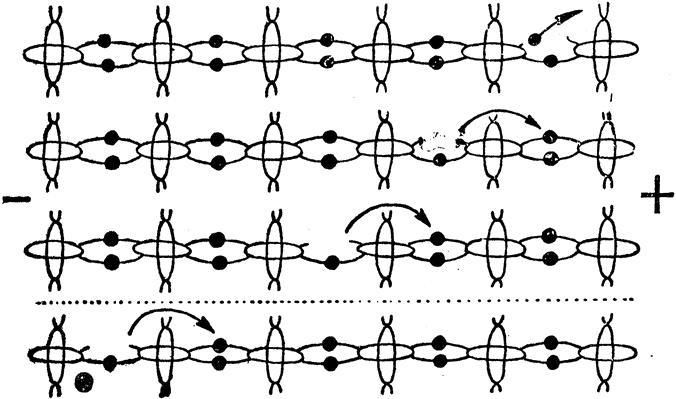

^{Внешние электроны атомов полупроводника «меняют хозяев» — перескакивают на «освободившиеся места» в том направлении, куда их влечет электрическое поле. А нарушенная связь между атомами (дырка) тем временем перемещается назад, словно освободившееся место в зрительном зале театра.}

Мы приходим к выводу: в полупроводнике существуют два электрических тока. Первый обусловлен вытолкнутыми из атомов свободными электронами. Он и называется электронным. Второй объясняется движением электронов, связанных с атомами. Ему дали имя дырочного. Откуда взялось это название?

Давайте сообразим, как можно рассказать о происшествии, которое мы наблюдали в зрительном зале детского театра.

Приходят в голову такое описание: на освободившееся место в первом ряду пересел зритель из второго ряда; на место, освобожденное зрителем второго ряда, пересел зритель из третьего ряда; . . . на место, освобожденное зрителем тридцать девятого ряда, пересел зритель из сорокового ряда. Как много слов! Как долго их читать! А попробуйте обойтись без них, когда еще неизвестна сущность явления. Трудно! Не случайно примерно так мы и объясняли его в первый раз. Иначе запутались бы.

Но если мы знаем, какое событие произошло в зрительном зале, сказать о нем можно уже гораздо экономнее: освободившееся место переместилось с первого ряда в сороковой.

В кристаллике полупроводника мы подметили похожее явление. И опять, вместо того чтобы нудно перечислять перемещения электронов на один шаг слева направо, мы можем коротко сказать: нарушенная связь между атомами перекочевала через весь кристалл справа налево. Эту нарушенную связь физики предложили назвать попросту дыркой. Теперь явление описывается совсем экономно: дырка движется через кристаллик справа налево.

Дырка кочует в направлении к отрицательному полюсу электрической батарейки. Значит, она ведет себя как частица, имеющая положительный электрический заряд. Если продолжать такую чисто условную аналогию, то окажется, что заряд ее можно принять равным по величине заряду электрона.

Таким образом, для удобства описаний и расчетов физики условились говорить, что в полупроводнике, кроме отрицательно заряженных частичек — свободных электронов, — носителями тока служат и положительно заряженные дырки. Отсюда и название двух токов — электронный и дырочный.

Надо всегда помнить, что подлинные носители тока — электроны, а дырка — это совсем не настоящая частица. На самом деле в ней нет ни массы, ни заряда, как нет теста в дырке бублика.

В нашем полупроводниковом кристаллике освобождению электронов сопутствует возникновение такого же количества дырок. Под действием электрического поля электроны и дырки устремляются в противоположные стороны. Это значит, что в кристалле одновременно возникают электронный и дырочный токи. Они вместе определяют электропроводность полупроводника. Добавим, что свободные электроны несколько подвижнее дырок. Поэтому электронный ток здесь преобладает — он немного сильнее дырочного.

Вы думаете, мы уже полностью раскрыли внутренние причины проводимости кристалла? Нет. Недаром мы отдавали закись меди на очистку в химическую лабораторию.

То, о чем вы до сих пор читали, относится только к идеально чистым материалам. В реальных же полупроводниках, где обязательно есть примеси, хотя, может быть, и очень небольшие, дело обстоит сложнее.

Вспомним знакомый нам слой закиси меди на проволочке, побывавшей в горячей печи.

Какие примеси он имел до того, как попал на очистку в лабораторию?

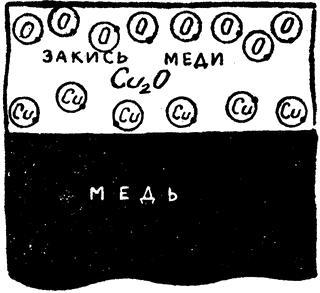

^{Из меди в слой закиси проникают «лишние» атомы меди, а из воздуха — «лишние» атомы - кислорода.}

С наружной стороны он был наверняка загрязнен лишними атомами кислорода. Они попали туда из воздуха. С внутренней стороны (той, что прилегает к металлу) в закись вкраплены лишние атомы меди.

Сравним, что лучше пропускает электрический ток: идеально чистая закись или же загрязненная небольшим количеством атомов меди?

Опыт покажет, что добавка «лишних» атомов меди резко увеличивает электропроводность полупроводника. Чем это объяснить? Внешние электроны пришлых атомов меди обретают свободу гораздо легче, чем внешние электроны атомов закиси; причем освобождение электронов из медных атомов примеси не сопровождается появлением дырок. На опустевшие места в пришлых медных атомах электроны атомов закиси не попадают, им на это не хватает энергии. Таким образом, «лишние» атомы меди служат источниками только свободных электронов, которые и играют в таком полупроводнике роль основных носителей тока. Подобные примеси называются донорными[1], а включающие их полупроводники — электронными.

Итак, излишек меди увеличил проводимость закиси. Пожалуй, такой исход опыта не явился для нас неожиданностью: к полупроводниковому материалу подбавилось немного металла, и резонно было ожидать, что электропроводность вещества от этого улучшится. Но если так, то, вероятно, добавка кислорода, который не проявляет никаких свойств металла, должна уменьшить электропроводность закиси?

Ничего подобного!

Поставив опыт, мы убедимся, что этого не наблюдается. Малая примесь атомов кислорода не только не снижает, а, наоборот, значительно повышает проводимость закиси — почти так же, как и добавка атомов меди. Опять загадка!

Разгадывается она, впрочем, довольно легко.

Мы помним: не только свободные электроны могут быть в полупроводнике передатчиками тока. Ведь такую роль способны играть и дырки — места, оставленные электронами. И оказывается, избыточными атомами кислорода в закиси меди создаются дырки. Как это происходит?

«Лишний» атом кислорода не только крепко держит собственные электроны. Он втягивает на свою внешнюю оболочку электроны со стороны. Электрону, связанному с атомом закиси, гораздо легче переместиться на пришлый атом кислорода, чем совсем вырваться на волю. Но выловленные примесью кислорода электроны оставляют бреши, пустые места, в электронных связях между атомами закиси. В полупроводнике появляется избыток этих не занятых электронами мест — излишек дырок. Они и становятся здесь основными носителями тока.

Полупроводники, наделенные такими примесями,    физики называют дырочными. А сами примеси получили имя акцепторных[2].

Как мы видели, закись меди может быть и электронным и дырочным полупроводником — смотря по тому, что к ней примешано. Это относится и ко всем другим полупроводниковым материалам. Выходит, атомы-гости очень сильно влияют на характер и поведение атомов-хозяев. Часто самые ничтожные дозы примесей резко меняют электрические свойства полупроводника. Электропроводность повышается в десятки, сотни, тысячи, даже в сотни тысяч раз! Исключительно возрастает зависимость ее от температуры и других внешних воздействий.

Но главное вот что: вводя в очищенный полупроводник те или иные примеси в определенных количествах, человек может сознательно управлять электрическими свойствами подобных материалов. «Лишние» атомы оказываются совсем не лишними. В конечном счете именно эта возможность повела к созданию великого множества полупроводниковых приборов и устройств.

Прежде чем рассказывать дальше, автор вынужден принести извинение.

Для наглядности и понятности объяснений пришлось несколько упростить изложение физической сущности процессов. На самом деле ученые учитывают здесь многое, о чем нам пришлось умолчать.
