По бронированному «Мореланду» мнение военных было категоричным: «Исходя из того, что Д-9 как образец тяжелого бронеавтомобиля оказался чрезвычайно громоздким, неповоротливым, имеет пониженную динамику и не обладает какими-либо существенными боевыми преимуществами по сравнению со средним бронеавтомобилем, признать, что шасси автомобиля «Мореланд» не пригодно для бронировки и может быть использовано под спецустановки: счетверенного пулемета, химические и т. д.

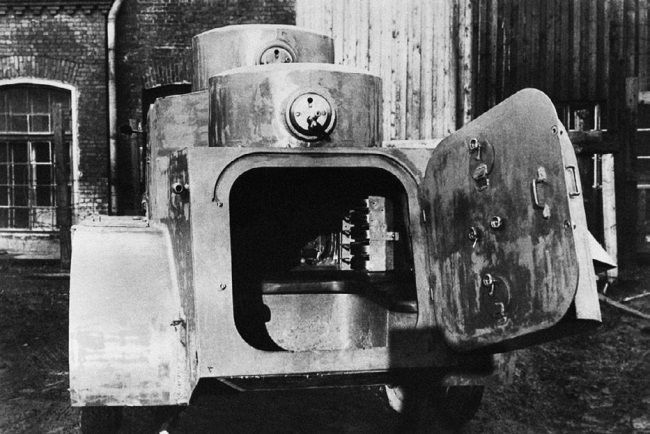

Бронеавтомобиль Д-9, вид сзади.

Крышка задней пулеметной установки открыта (АСКМ).

Бронирование трехосного автомобиля АМО-6 как однотипного с «Мореланд» считать нецелесообразным».

Летом 1931 года опытно-конструкторское и испытательное бюро УММ РККА под руководством Дыренкова переехало в Москву, на территорию Московского железнодорожного ремонтного завода (Можерез) в Люблино. Выпуск первой партии Д-13 планировалось начать именно здесь. Однако оказалось, что бронекорпус машины мало приспособлен для серийного производства. Поэтому в сентябре коллектив КБ (сам Дыренков в это время «варил» свою броню марки Д на Мариупольском заводе) в срочном порядке переработал конструкцию корпуса, изготовление которых поручили крекинго-электровозостроительному заводу в подмосковном Подольске. Однако здесь тоже возникли трудности, и только в начале нового, 1933 года на Можерезе началась сборка первых бронемашин. 26 марта представитель военной приемки на заводе сообщал о производстве Д-13 следующее: «5 единиц готовы за исключением: не сделаны рамы с сеткой для карт, нет задних фонарей. Машины вышли на испытание. 5 единиц, кроме указанного, не установлены ящики для вездеходных цепей, не сделано крепление для шанцевого инструмента и дополнительных бензобаков». Но к маю Д-13 были сданы и поступили в войска. Таким образом, всего изготовили 13 бронемашин конструкции Дыренкова: 12 Д-13 (считая 2 опытных образца) и 1 Д-9.

Что касается самого конструктора, то в декабре 1932 года военные отказались от его услуг, уволив его с должности начальника опытно-конструкторского и испытательного бюро. После этого Дыренков предлагал свои услуги КБ ОГПУ, но и здесь его ждала неудача. По некоторым данным, он погиб в автокатастрофе в середине 30-х годов.

Кроме военных, разработкой бронеавтомобилей Объединенное государственное политическое управление (ОГПУ), активно используя для этого «врагов народа» – арестованных конструкторов и инженеров, работавших в закрытых КБ тюремного типа – «шарагах». Особо активно в этой области проявило себя техническое отделение экономического отдела полномочного представительства (ТО ЭКО ПП) ОГПУ в Ленинградском военном округе (ЛВО). В структуре этого отдела имелось небольшое конструкторское бюро из «врагов народа», занимавшееся проектированием различных образцов боевой техники – от танков до самолетов и катеров.

Бронеавтомобиль БАД-1, вид слева.

Ленинград, 1931 год (АСКМ).

В начале 1931 года здесь изготовили железнодорожные бандажи для грузового автомобиля «Форд-АА», превратив его в дрезину. Проведенные испытания показали хорошие результаты: скорость с 15 пассажирами составляла 80 км/ч, а время перехода с автомобильных колес на железнодорожные составляло всего 20 минут. В сопроводительной записке конструкторы писали: «При такой малой затрате времени можно достигнуть конвейеризации в переброски войск на авто-мото-дрезинах. Машина, выезжая из казарм с войсками подъезжает к железнодорожному полотну, моментально поднимается на домкрате, одевает стальной ход, подъезжает вторая машина, обслуживающая команда садится в первую машину, уже подготовленную к отправке и уезжает, подошедшая же в свою очередь становится на рельсы и так далее. Одна за другой машины становятся на стальную паутину рельс и летят на боевые участки со скоростью 80 км/ч. Но этого недостаточно. Нужно было сделать «Форд» броневой машиной».

Бронеавтомобиль БАД-1, вид сзади. На внутренней стороне двери маховички для включения приборов дымопуска (АСКМ).

Осенью того же года в ТО ЭКО ПП ОГПУ спроектировали и изготовили броневой корпус для грузовика «Форд-АА». С базового автомобиля сняли грузовой кузов, кабину и сиденья. Передние рессоры усилили пятью листами, а задние оставили безо всяких изменений. Для избежания перегрева машины при движении в водяную трубу над мотором встроили аэротермометр, а указатель со стрелкой установили на щитке водителя. В остальном шасси «Форд-АА» осталось без изменений.

Броневой корпус изготавливался из броневых листов, сваренных между собой. Изнутри сварные швы усиливались дополнительными угольниками. Толщина брони составляла 10 (лобовой лист и задвижки смотровых окон), 6 (корпус и башни) и 4 мм (крыша и защита ходовой части).

Бронеавтомобиль БАД-1, вид справа.

Ленинград, 1931 год (АСКМ).

Экипаж машины состоял из водителя и 3 пулеметчиков, вооружение состояло из 3 пулеметов ДТ (в башнях и лобовом листе корпуса). Кроме того, в БАД-1 было 2 запасных ДТ, уложенных на стойках за сиденьем водителя и переднего пулеметчика. На задней дверце корпуса имелся специальный броневой кожух, в котором крепились 2 баллона емкостью на 15 л для постановки дымовых завес. Для растаскивания завалов на дороге на корме машины крепились стальные крюки. Переход на железнодорожный ход осуществлялся при помощи домкрата и стальных бандажей, одеваемых вместо колес.

Бронеавтомобиль, получивший обозначение БАД-1 (боевая автодрезина), изготовили за 36 дней. Его испытания прошли в октябре – ноябре 1931 года в окрестностях Ленинграда и показали хорошие результаты. Через месяц БАД-1 передали на вооружение частей управления пограничной охраны постоянного представительства ОГПУ в ЛВО.

Бронеавтомобиль БАД-1, вид спереди.

Хорошо видна конструкция жалюзи защиты радиатора (АСКМ).

В начале 1932 года в ТО ЭКО ПП ОГПУ разработали эскизный проект более мощной бронемашины-амфибии под обозначением БАД-2. Его передали военным, которые и вели дальнейшую работу над этой машиной (подробнее см. главу «Бронемашины-амфибии»).

Кроме БАД-1 и БАД-2, «шараги» ОГПУ спроектировали еще несколько броневых автомобилей. Так, 10 ноября

1931 года начальник Авто-танко-тракторного бюро экономического управления (АТТБ ЭКУ) ОГПУ Вунштейн направил в УММ РККА два эскизных проекта бронеавтомобиля под обозначением «ФВВ». Проекты представляли собой броневики на шасси «Форд-Тимкен» со следующими характеристиками:

«В обеих вариантах следующая толщина брони:

радиатор спереди – 7 мм,

мотор с боков – 6 мм,

бок корпуса – 7 мм,

лист перед водителем и башня – 7 мм,

крыша – 4 мм,

задняя стенка – 5 мм.

Вооружение первого варианта – 37-мм пушка образца 1930 года и 7,62-мм пулемет ДТУ в башне, 1 ДТУ в переднем листе корпуса (угол снижения 6–8 градусов), 1 ДТУ для зенитной стрельбы впереди башни на специальном вращающемся круге.

Второй вариант – все то же самое, только вместо зенитного ДТУ установлена спарка авиационных пулеметов ДА.

Боекомплект обоих вариантов состоит из 5985 патронов, 80 снарядов, экипаж 3 человека, запас горючего 70 литров, приблизительный вес 4210–4237 кг».

Проект ФВВ рассмотрели на заседании научно-технического комитета (НТК) УММ РККА, и 13 ноября председатель НТК Лебедев направил в АТТБ ЭКУ ОГПУ письмо следующего содержания: «Ваши проекты бронеавтомобиля на трехосном шасси «Форд-Тимкен» утверждаются со следующими изменениями:
