Бронеавтомобиль БАД-2 при движении по рельсам, вид сбоку. Лето 1932 года.
Виден кожух для вентиляции боевого отделения (АСКМ).
Бронеавтомобиль комплектовался четырьмя спасательными пробковыми жилетами, уложенными между снарядными стеллажами в корме корпуса. Для откачки попавшей внутрь воды справа от водителя крепилась ручная помпа «Альвейер» производительностью 20 литров в минуту.
Как и все средние советские броневики, ПБ-4 имел вращающиеся запасные колеса и вездеходные цепи «Оверолл», уложенные на корме машины. Боевая масса бронеавтомобиля составляла 5285 кг.
В сентябре 1933 года Ижорский завод изготовил три образца ПБ-4, которые в октябре прошли испытания пробегом и на плаву. Несмотря на удовлетворительные результаты, у них выявили большое количество недостатков и недоработок, в частности большое количество трещин в местах сварных швов бронекорпусов. Из-за этого представитель военной приемки на заводе принял броневики только условно, а заказчик – УММ РККА – не оплатило их.
После испытаний ПБ-4 в декабре инженеры КБС совместно с заведующим сектором научно-технического отдела управления механизации и моторизации Красной Армии Азбукиным наметили целый ряд изменений и дополнений, которые предполагалось внести в конструкцию следующих машин.
Бронеавтомобиль БАД-2 в первоначальном виде с фарами малого диаметра и кожухами для вентиляции боевого отделения.
В начале 1934 года Ижорский завод заключил договор с УММ РККА на изготовление 10 ПБ-4. В феврале по измененным чертежам собрали 3 машины, которые в марте – апреле испытывались на плаву и пробегом. О результатах военпред Ижорского завода Корихин докладывал представителю УММ Азбукину, курировавшему работы по ПБ-4, следующее: «13 апреля плавали 1 час 7 минут, скорость на плаву 6–8 км/ч, требуют доработки вопросы охлаждения на суше, установка глушителя, испытание стрельбой на воде и др…
И очевидно над этим делом придется поработать».
В это же время начальник КБС Померанцев обратился к начальнику УММ Халепскому с предложением испытать ПБ-4 совместно с БА-3 пробегом Колпино – Москва. Предполагалось, что после этого машины будут участвовать в первомайском параде на Красной площади. Разрешение было получено, и вечером 24 апреля 1933 года 4 БА-3 и 1 ПБ-4 вышли из ворот Ижорского завода и взяли курс на столицу, куда прибыли 28 апреля. Участвовал ли ПБ-4 в параде, автору установить не удалось.

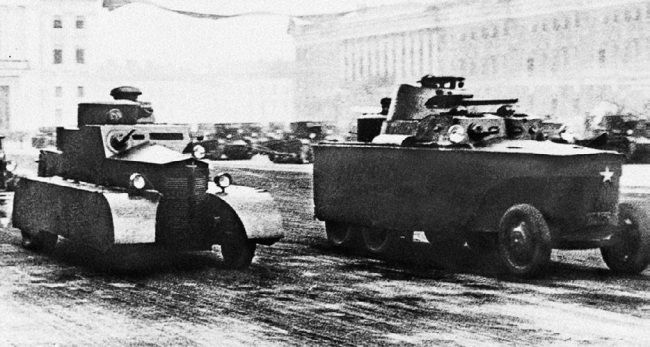

Бронеавтомобили БАД-1 и БАД-2 проходят по площади Урицкого (ныне Дворцовая) во время парада. 1 мая 1933 года (АСКМ).
По результатам пробега Колпино – Москва в конструкции ПБ-4 выявились серьезные недостатки, которые не были замечены при предыдущих испытаниях, проходивших в холодное время года. Основными из них являлись: неудовлетворительное охлаждение двигателя, недопустимо высокая температура внутри броневого корпуса, недостаточно надежная конструкция кронштейнов крепления рессор. Поэтому в июне 1933 года на Ижорском заводе началась доработка конструкции ПБ-4. Согласно протоколу технического совещания при КБС от 19 июля она заключалась в следующем: «Проводятся экспериментальные работы по охлаждению на двух ПБ-4.
Первый вариант – установка шестирядного радиатора емкостью в 20 л (от танка Т-37А. – Прим. автора), замена отсоса воздуха инжектором из моторного отделения двумя воздушными шахтами с отводом наружу.
Второй вариант – радиатор «фордовский», ставятся дополнительные змеевики под полом корпуса с их последовательным включением в систему охлаждения, монтируются шахты для отсоса воздуха наружу и вводится инжектор для отсоса воздуха из кабины водителя.
В обоих случаях на радиаторы будут поставлены кожуха с конусами, центрующими поток воздуха от вентилятора, установлены отражатели для направления воздуха в шахты.
Будет конструктивно доработано:
а). Удобная посадка водителя и выход его из кабины (при выходе левая нога водителя не проходит между шахтой и рулевым колесом).
б). Установка задней дверцы в орудийной башне с лючком для наблюдения и стрельбы из Нагана.
в). Установка резиновых амортизаторов на передней оси.
г). Обеспечение водонепроницаемости лючков в крыше корпуса и орудийной башне.
До 1 августа все необходимые работы и заводские испытания по улучшению системы охлаждения будут закончены и два образца с кратким описанием и инструкцией будут переданы УММ на полигонные испытания».
Бронеавтомобиль БАД-2 переплывает Неву во время испытаний.
Лето 1932 года (АСКМ).

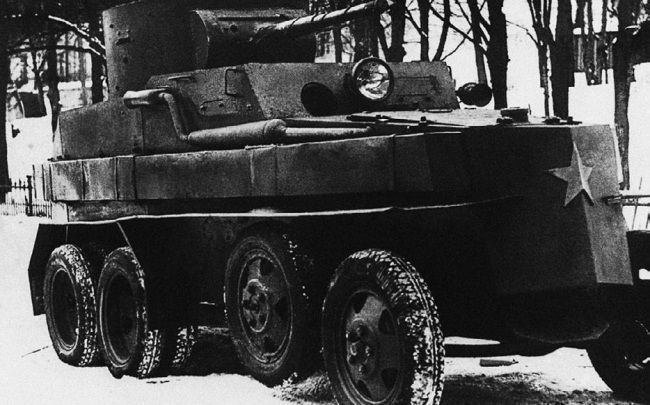

Один из трех первых бронеавтомобилей ПБ-4. Зима 1933 года.
Деревянные поплавки установлены вдоль всего корпуса (АСКМ).
Однако работы затянулись, и только в сентябре 1934 года два модернизированных ПБ-4 вышли на испытания. Выяснилось, что работоспособным вариантом оказалась машина с радиатором от Т-37 и дополнительным змеевиком под днищем корпуса. При движении на плаву змеевик омывался забортной водой, обеспечивая охлаждение двигателя. На суше воздух к радиатору поступал через люк в передней части корпуса, который герметически закрывался перед форсированием водных преград. Кроме того, вдоль бортов проложили специальные шахты для выброса горячего воздуха наружу через окна, прорезанные в бортах корпуса. В лобовом листе смонтировали жалюзи для доступа свежего воздуха в отделение водителя.
В октябре Ижорский завод получил еще 5 радиаторов Т-37 и приступил к переделке аналогичным образом остальных ПБ-4, которые в начале 1935 года сдали заказчику.

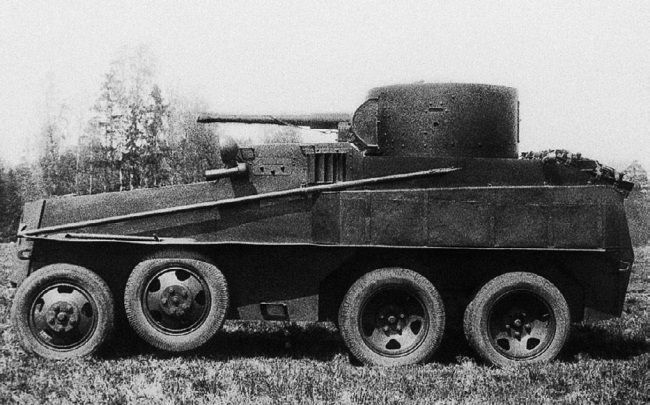

Модернизированный образец ПБ-4 во время испытаний на НИБТ полигоне.
Лето 1935 года. Длина деревянных поплавков сокращена (АСКМ).
При этом одну машину разобрали для испытания обстрелом бронекорпуса.
Из-за того, что ПБ-4 изготовили в 1933–1934 годах, а приняли только в 1935-м, многие исследователи пишут о 10 и даже 15 выпущенных образцах. На самом деле в плане заказов на 1934 год значилось 10 ПБ-4, а в отчете за 1935 год – 5 ПБ-4. Естественно, не зная всей истории с этими броневиками, можно говорить о 15 машинах, хотя всего было выпущено 6 ПБ-4, из них один разобран весной 1935 года.
В конце мая 1935 года один ПБ-4 доставили на научно-испытательный бронетанковый полигон в подмосковную Кубинку для прохождения испытаний. Здесь броневик прошел 507 км, из них 200 км по асфальтовому шоссе, 90 км по щебенчатому шоссе и 217 км по грязному проселку.
Выяснилось, что при движении с открытыми люками наблюдение за дорогой достаточное, с закрытыми ограниченное, но из-за плохого обзора водитель не мог двигаться задним ходом без посторонней помощи.

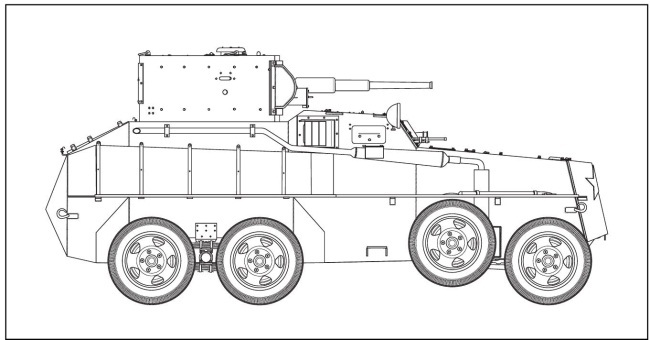

Модернизированный вариант бронеавтомобиля ПБ-4.
Отсутствие боковых люков в моторном отделении сильно ухудшало охлаждение двигателя – при дождливой погоде и температуре наружного воздуха 10–12 градусов движение по проселку с закрытыми люками было возможно только 6–8 км, по шоссе 10–12 км, после чего вода в радиаторе закипала. За это время температура внутри корпуса достигала 45–46 градусов, что сильно ухудшало самочувствие экипажа.
Из-за возросшей (по сравнению с БА-3) массы ПБ-4 имел пониженные динамические качества, а за счет выноса кормовой части корпуса назад снизилась проходимость через рвы и канавы. Максимальная скорость машины по шоссе составила 50 км/ч, по проселку 20 км/ч, запас хода 197 и 138 км соответственно.
