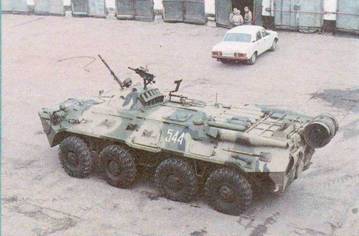

БТР-80А (фото Ю. Спасибухова)

Схема БТР-80

Бойница для стрельбы из личного оружия

Конструкция новой башни позволяет вести огонь на больших углах возвышения (до 700), поражая самолеты и вертолеты противника на дальности до 4000 м. С пушкой спарен 7,б2-мм пулемет ПКТ (боекомплект - 2000 патронов). Все вооружение размещено на лафете, вынесенном за пределы обитаемого отсека, что уменыпает загазованность внутренних помещений машины при стрельбе. На БТР-80А установлен танковый ночной прицел ТПН-3-42 «Кристалл», позволяющий в ночных условиях поражать цели на дальности до 900 м.

Для внутренних войск МВД в 1994 году создан и запущен в производство на АО «АМЗ» более простой вариант бронетранспортера - БТР-80С, отличающийся от БТР-80А «главным калибром»: вместо пушки на машине установлен 14,5-мм пулемет КПВТ

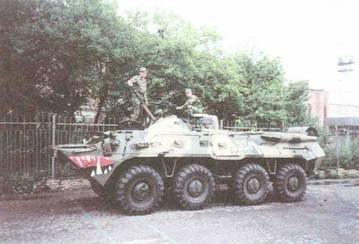

БТР-80 с гранатометом АГС-17 на башне (фото Ю. Спасибухова)

Создан БТР-80М с двигателем ЯМЗ-238 и шинами КИ- 128 с увеличенной пулестойкостью.

На базе БТР-80 разработаны и выпускаются многочисленные бронированные машины специального назначения. В частности, было создано несколько типов командно-штабных машин, машина управления артиллерии 1В118, станция спутниковой связи с крупногабаритной антенной и ряд других машин. На базе БТР-80 также создана машина огневой поддержки. На крыше корпуса во вращающейся башне смонтирован 120-мм миномет 2С23.

Опыт боевого использования бронетехники в многочисленных «горячих точках» продемонстрировал возросшую эффективность противотанковых кумулятивных боеприпасов. В результате был предложен вариант оснащения БТР-80 сетчатыми экранами, монтируемыми на корпусе и способными защитить машину от кумулятивных боеприпасов и крупнокалиберных пуль. Один БТР-80 доработан путем установки динамической защиты первого поколения. Его ходовая часть частично прикрыта фрагментами резиновых экранов от Т-72.

БТР-80А (фото В. Друшлякова)

БТР-80 (фото Ю. Спасибухова)

БТР-80 (слева) и БТР-80А (справа) (фото Ю. Спасибухова)

Для РВСН по теме «Тайфун» проектируется вариант БТР-80, предназначенный для обеспечения безопасности ракетных подразделений. Основные отличия машины -новая башня с ПКТ (7,62 мм) и прицелом ТКН-4С. За башней на мачте установлена РЛС «Кредо-1». Имеются специальные средства наблюдения и оповещения.

Работы по модернизации БТР-80 ведутся и в других странах. В частности, завод им. Малышева (Харьков) создал для этого БТР новый боевой модуль с двумя 14,5-мм пулеметами КПВТ, установленными в открытой сверху и сзади башне.

БТР-80 находятся на вооружении армий России, стран СНГ, Турции, Эстонии, Венгрии, Сьерра-Леоне.

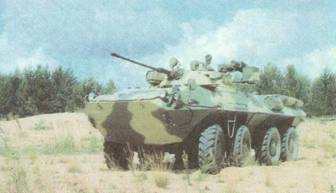

БТР ГАЗ-5923

Одной из последних российских разработок в области колесных боевых машин стал бронетранспортер БТР-90 (ГАЗ-5923), разработанный в Нижнем Новгороде в начале 90-х годов и в настоящее время проходящий испытания. Опытный образец машины собран на Арзамасском машиностроительном заводе в начале 1994 года, а броне-корпус для нее был сварен в Челябинске в сентябре 1993 г. БТР-90 отличает новая компоновка и усиленное вооружение, соответствующее гусеничной боевой машины пехоты БМП-2.

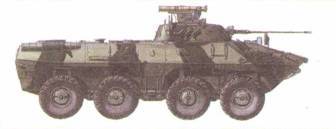

БТР ГАЗ-5923

Разработанный нижегородскими конструкторами ОАО «ГАЗ» бронетранспортер напоминает несколько увеличенный БТР-80, однако имеет большие размеры и массу. Грузоподъемность машины возросла до 7 т, а внутренний объем - до 12 м3.

Сварной корпус выполнен из бронелистов увеличенной толщины, что в сочетании с рациональными углами их наклона обеспечивает надежную защиту от крупнокалиберных пуль и осколков артиллерийских снарядов. Значительно усилена противоминная защита бронетранспортера, выполненная с учетом опыта применения бронетехники в афганской войне. В частности, днище машины имеет V-образную форму, более стойкое к воздействию ударной волны, чем традиционное плоское.

Машина оснащена системой коллективной защиты боевого расчета (10 человек) от воздействия ударной волны ядерного взрыва, проникающей радиации, радиоактивной пыли, бактериологического оружия и отравляющих веществ. Для использования в регионах с жарким климатом БТР-90 может оснащаться кондиционером.

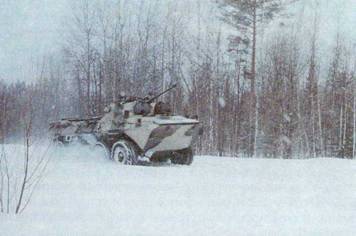

БТР-90 на зимних испытаниях (фото Ю. Спасибухова)

В передней части корпуса слева расположено сиденье водителя, а справа - старшего стрелка. Для вождения машины водитель располагает пятью наблюдательными перископическими приборами, обеспечивающими обзор по азимуту в пределах 180°. Два аналогичных прибора имеются у старшего стрелка. При движении на марше сиденье водителя может подниматься, при этом в плохих погодных условиях над водительским местом может устанавливаться защитный колпак, полностью закрывающий проем люка.

Командир машины вместе со стрелком-наводчиком располагаются во вращающейся башне.

Для ведения огня из их штатного оружия в бортах имеется по три бойницы с шаровыми опорами, которые закрываются герметическими бронезаслонками. Конфигурация передних бойниц, обеспечивающих возможность ведения огня и из ручных пулеметов РПК, позволяет стрелять вперед под углом в 45° к оси машины. Еще одна бойница расположена справа в передней части корпуса. Вторая по счету пара бойниц прорезана на верхних половинах двухстворчатых люков, служащих для посадки и высадки десанта. Нижние половины люков, как и у БТР-80, в откинутом положении облегчают покидание бронетранспортера на ходу, однако размеры самих люков больше, чем у предшественника. Используя половины люков как подножки, пехотинцы, стоящие в них, могут вести огонь из ПЗРК «Игла» или гранатометов.

Двухстворчатый люк для посадки десанта (фото А. Аксенова)

БТР-90 оснащен многотопливным дизельным двигателем Челябинского завода с жидкостным охлаждением с турбонаддувом. Мощность дизеля, расположенного в корме машины, 510 л. с. Доступ к двигателю возможен как изнутри машины, так и через два крупногабаритных люка на крыше моторно-трансмиссионного отделения. Для предотвращения поражения зажигательными боеприпасами радиатор, расположенный у заднего броневого листа, защищен специальными крышками. В задней части машины находятся топливные баки, заправочные горловины которых выведены в кормовой лист. Для движения на плаву используются два водометных движителя.

Коробка передач - автоматическая гидромеханическая реверсивная. Поток мощности от двигателя распределяется на два параллельных потока по бортам машины. Посредством гидрообъемной передачи обеспечивается разность скоростей вращения по бортам, что позволяет в дополнение к повороту четырех передних колес выполнять разворот «по-танковому». В результате удалось вдвое уменьшить радиус поворота БТР-90 по сравнению с предшествующими машинами. В сочетании с возможностью движения БТР вперед и назад с одинаковой скоростью за счет реверсивной КПП удалось весьма существенно увеличить его маневренные характеристики.
