БРДМ имеет герметизированный несущий корпус, сваренный из броневых катаных листов толщиной 6, 8 и 12 мм. На корпусе приварена бронированная рубка с двумя смотровыми люками, снабженными пуленепробиваемыми стеклоблоками. В задней стенке рубки расположен двухстворчатый люк.

Форсированный шестицилиндровый двигатель жидкостного охлаждения ГАЗ-40П размещен в носовой части машины. Для обеспечения ему «комфортных» условий работы на плаву, когда крышки воздухозаборника задраены, охлаждение осуществляется забортной водой через теплообменник. Радиатор увеличенных размеров оснащен системой обратного тока воздуха и имеет мощный вентилятор, приводимый от двигателя посредством карданного вала.

БРДМ в больших количествах поставлялась в Советскую Армию, а также передавалась союзникам по Варшавскому договору и экспортировалась. Ей были оснащены части кубинской армии. Использовалась БРДМ и в джунглях Южного Вьетнама, где как нельзя кстати проявилась ее высокая проходимость. Советские разведывательные подразделения на БРДМ первыми вступали на улицы чехословацких городов в августе 1968 года, а в октябре 1973-го египетские «коммандос», посаженные на БРДМы, неожиданно для израильтян форсировали Суэцкий канал, удерживая плацдарм до подхода основных сил.

В настоящее время БРДМ-1 находится на вооружении армии Сирии, Египта, Израиля, Кубы, Албании, Мозамбика, Конго, Анголы, Эфиопии, России, Боснии-Герцоговины, Болгарии, Венгрии, Намибии, Замбии, Вьетнама. Известны следующие модификации БРДМ-1: Опытная БРДМ-1 выпуска 1957 года с открытой сверху рубкой.

БРДМ-1 выпуска 1958 года - рубка закрыта сверху бронелистами, в крыше рубки имеется два открывающихся назад люка.

Командирский вариант БРДМ-1 - на машине установлено дополнительное радиооборудование, внешне отличается наличием четырех штыревых антенн.

БРДМ-РХ - машина радиационно-химической разведки.

2П27 - БРДМ-1 с тремя ПТУР 3Мб комплекса «Шмель». Принята на вооружение в I960 году.

2П32 - БРДМ-1 с четырьмя ПТУР ЗМ17 комплекса «Фаланга». Принята на вооружение в 1962 году.

9П110 - БРДМ-1 с шестью ПТУР 9М14 комплекса «Малютка». Принята на вооружение в 1963 году.

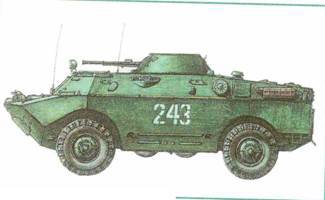

БРДМ-2

Для замены БРДМ в начале 1962 года в Горьком под руководством главного конструктора В.А. Дедкова была создана машина нового поколения БРДМ-2, обладающая большей огневой мощью, лучшими ходовыми качествами и уровнем защиты. Публично БРДМ-2 была продемонстрирована на параде в Москве в 1966 году.

Машина имела закрытый сверху герметичный корпус, на крыше которого разместили сварную вращающуюся пулеметную башню, унифицированную с БТР-60ПБ. Вооружение машины включало 14,5-мм пулемет КПВТ с боекомплектом 500 патронов и спаренный с ним 7,62-мм ПКТ (2000 патронов). Для ведения огня имелся перископический прицел ПП-61А. Командир машины осуществлял наблюдение через прибор ТПКУ-2Б с пятикратным увеличением. Кроме того, имелись четыре призменных прибора ТИП-1.

Силовую установку, состоящую из карбюраторного восьмицилиндрового V-образного двигателя жидкостного охлаждения ГАЗ-41, перенесли в корму, что позволило улучшить внутреннюю компоновку машины. Ходовая часть БРДМ-2 не имела принципиальных отличий от БРДМ. Для движения на плаву имелся водометный движитель.

Машину оснастили навигационной аппаратурой ТНА-1, позволяющей с большей эффективностью решать разведывательные и боевые задачи. Имелась радиостанция Р-113.

В 1963 году БРДМ-2 была передана в серийное производство и выпускалась до 1989 года. Она оказалась высокоманевренной боевой машиной, отлично зарекомендовавшей себя в многочисленных локальных конфликтах. БРДМ-2 и сейчас широко используется во всех «горячих точках» на территории России.

Кроме базового разведывательного варианта БРДМ-2 выпускались следующие модификации бронеавтомобиля:

БРДМ-2РХ - машина радиационной и химической разведки.

БРДМ-2У - командирский вариант с дополнительным радиосвязным оборудованием.

9П111 - БРДМ-2, вооруженная шестью ПТУР 9М14 комплекса «Малютка», принята на вооружение в 1963 году.

БРДМ-2 - носитель четырех ПТУР 9М17П комплекса «Флейта», принят на вооружение в 1972 году.

9П148 - БРДМ-2 с пятью ПУ ПТУР 9М113 комплекса «Конкурс». Пять ракет размещаются на пусковых установках, десять хранятся внутри машины. Комплекс принят на вооружение в 1974 году. Выпускался вариант с комбинированным вооружением ПТУР из двух ракет 9М111 комплекса «Фагот» и трех ракет 9М113 комплекса «Конкурс».

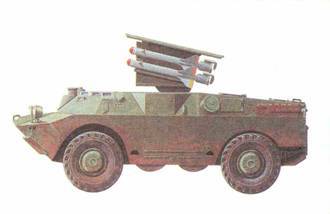

Самоходный ПТРК на базе БРДМ-2

ЗРК «Стрела-1»- на крыше рубки вместо башни установлены четыре ПУ зенитных ракет 9М31. Машина не имеет дополнительных опускаемых колес. Комплекс «Стрела-1»принят на вооружение в 1968 году

Бронеавтомобили БРДМ-2 в различных вариантах состоят на вооружении Гвинеи-Биссау Мадагаскара, Кейп Вер-де, Центрально-Африканской Республики, Экваториальной Гвинеи, Судана, Сирии, Йемена, Бенина, Латвии, Литвы, Польши, Словакии, Югославии, Алжира, Египта, Израиля, Ливии, Никарагуа, Перу, Хорватии, Эстонии, Сейшельских островов, Танзании, Монголии, Мозамбика, Конго, Эфиопии, Анголы, России, стран СНГ, Боснии-Герцеговины, Болгарии, Венгрии, Намибии, Замбии, Вьетнама.

В середине 50-х годов резко повысились требования, предъявляемые к колесным боевым машинам. По проходимости они теперь не должны были уступать танкам. В качестве обязательного условия заказчиком выдвигались требования преодоления окопов и рвов шириной до двух метров, а также водных преград, характерных для европейского ТВД

На Горьковском автозаводе под руководством В.А. Дедкова зимой 1956 года начались работы по созданию четырехосного шасси для перспективного колесного бронетранспортера. Это шасси легло в основу конструкции опытного БТР ГАЗ-49- Машина имела открытый сверху корпус, сваренный из стальных катаных бронелистов, установленных под различными конструктивными углами. На марше десантное отделение могло закрываться брезентовым тентом, защищающим бойцов от непогоды.

БТР-60ПБ (фото А. Малышева)

Силовая установка включала два автомобильных шестицилиндровых карбюраторных двигателя ГАЗ-40П мощностью по 90 л. с. (аналогичные моторы устанавливались и на БРДМ). Они размещались параллельно друг другу в корме машины, работая на синхронные четырехскоростные коробки передач. Каждый из двигателей через свою раздаточную коробку приводил два ведущих моста (например, правый работал на первый и третий). Передние пары колес могли отключаться. Особенностью компоновки являлось размещение агрегатов силовой передачи между полом десантного отделения и днищем машины. Для движения на плаву имелся водомет.-

БТР-60А

БТР-60ПБ

Установка на новом БТР двух двигателей позволяла не только применять уже освоенные промышленностью и войсками моторы (обеспечивая при этом высокую суммарную мощность), но и повышала живучесть машины. Даже с одним работающим мотором бронетранспортер ГАЗ-49 мог развивать скорость до 60 км/ч. При низких температурах двигатель, запущенный первым, помогал запуститься второму двигателю, что повышало боеготовность БТР.
