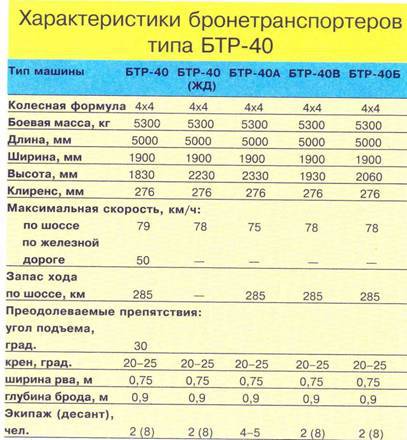

БТР-40

Наиболее оригинальным вариантом БТР-40 являлся «железнодорожный» БТР-40ЖД Он был построен и испытан в 1969 году. Бронетранспортер оснащался стальными катками с внутренними ребордами, укрепленными на откидных рычагах спереди и сзади корпуса. Движение по железнодорожной колее обеспечивалось основными колесами, откидные рычаги имели пружинную амортизацию. Для замены хода требовалось всего три-пять минут.

В вариант БТР-40ЖД было переоборудовано небольшое число серийных бронетранспортеров БТР-40, а также самоходных зенитных установок БТР-40А. БТР-40 и БТР-40А(ЖД) и в конце 1990-х гг. продолжали нести службу на Дальнем Востоке России.

Бронеавтомобили БТР-40 состоят на вооружении Мали, Сирии, Йемена, Бурунди, Ирана, Израиля, Кубы, Камбоджи, Индонезии, Уганды, Танзании, КНДР, Лаоса, Монголии, Вьетнама, Афганистана, Эфиопии.

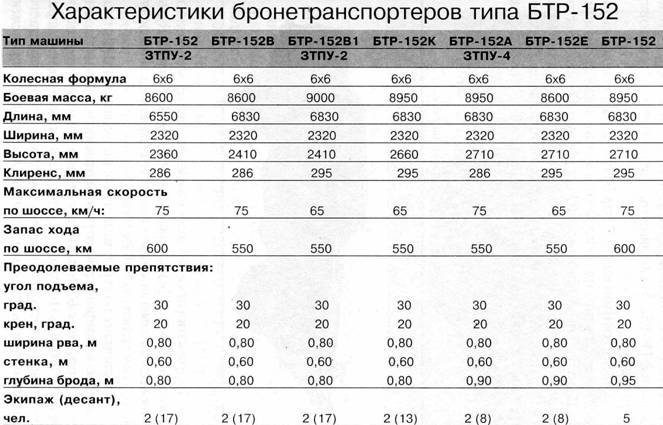

В мае 1946 г. на московском заводе имени Сталина (ЗИС) начались испытания трехосного (6 х 6) автомобиля повышенной проходимости ЗИС-151, предназначенного для использования как в вооруженных силах, так и в народном хозяйстве. На базе этой машины уже в ноябре 1946 г. развернулись работы по созданию бронетранспортера, получившего рабочий индекс «объект 140».

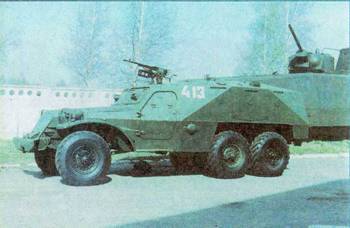

БТР-152 (фото А. Малышева)

БТР имел несущий броневой корпус, сваренный из катаных листов толщиной б, 8,10 и 13 мм. В носовой части располагалось моторное отделение, за ним - отделение управления, а в задней части БТР - десантное отделение, открытое сверху.

Штатное вооружение бронетранспортера включало 7,62-мм пулемет Горюнова СГ-47, в дальнейшем замененный на СГМ (боекомплект - 1250 патронов). Внешняя связь обеспечивалась радиостанцией 10-РТ-12.

Первые две машины, которым было присвоено армейское обозначение БТР-152, вышли на испытания в мае 1947 г. 24 марта 1950 г. бронетранспортер был принят на вооружение Советской Армии.

Дальнейшим развитием БТР-152 стал бронетранспортер БТР-152В. Модернизированная машина поступила на вооружение в 1955 году. В конструкции БТР- 152В нашли применение узлы и агрегаты грузовика повышенной проходимости ЗИЛ-157. Однако основное нововведение заключалось в установке системы централизованного регулирования давления воздуха в шинах увеличенного размера. Это позволило повысить проходимость машины, а также несколько увеличить ее боевую живучесть. БТР- 152В получил, кроме того, тяговую лебедку.

БТР- 152К

БТР-152В1, запущенный в серию в 1957 году, имел более удобный и «живучий» внутренний подвод воздуха к шинам. Этот бронетранспортер оснастили новой радиостанцией Р-113. Водитель БТР-152В1 получил инфракрасный прибор ночного видения ТВН-2. Имелся и ряд других усовершенствований.

В 1959 году на вооружение был принят БТР-15 2К, имеющий броневую крышу над корпусом, а также нагнетающий вентилятор.

На базе БТР-152 был создан ряд зенитных установок. Первая из них - БТР-152А (ЗТПУ-2) была запущена в производство в 1950 году, практически одновременно с базовой моделью бронетранспортера. В 1951 году эта машина была официально принята на вооружение.

БТР-152

БТР- 152В с установкой пушки «Вулкан» (Йемен)

ЗТПУ-2 имела спаренную установку с пулеметами КПВ калибром 14,5 мм с боекомплектом 1200 патронов, способную вести огонь по воздушным и наземным целям. В 1955 году в качестве базы для ЗПТУ-2 начал использоваться БТР-152В. Установка получила обозначение БТР-15 2Е. В дальнейшем выпускался и вариант установки на шасси БТР-152В1.

В 195 2 году на испытания вышла и более мощная счетверенная зенитная пулеметная установка ЗТПУ-4 (четыре КПВ калибром 14,5 мм) с боекомплектом 2000 патронов.

БТР- 152К

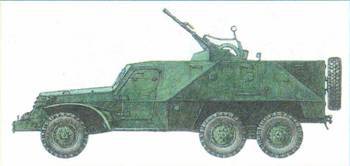

ЗТПУ-2

ЗТПУ-4 была изготовлена всего в нескольких экземплярах и на вооружение не принималась. В дальнейшем на базе БТР-152В1 была создана 23-мм спаренная зенитная установка ЗУ-23, а также машина управления БТР-152У.

В вооруженных силах Египта использовались БТР-152, вооруженные счетверенной 12,7-ммустановкой М53 чехословацкого производства. В Йемене также модернизировали БТР-152, установив на него зенитную установку «Вулкан».-

По состоянию на 1997 год БТР-152 различных вариантов находились на вооружении армий Мали, Мозамбика, Центрально-Африканской Республики, Конго, Экваториальной Гвинеи, Судана, Йемена, Анголы, Армении, Ирака, Израиля, Кубы, Никарагуа, Намибии, Сейшельских островов, Уганды, Танзании, КНДР, Лагоса, Вьетнама, Афганистана, Камбоджи, Индии, Эфиопии.

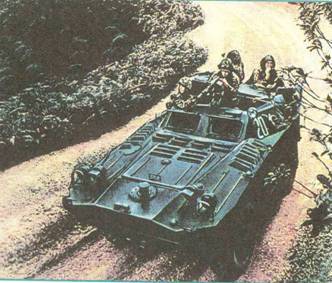

БРДМ-1

Разработка бронированной разведывательно-дозорной машины (БРДМ) началась в конце 1954 года в КБ Горь-ковского автомобильного завода под руководством ведущего конструктора В.К Рубцова.

Первоначально предполагалось создать БРДМ как плавающую модификацию хорошо отработанного и освоенного в войсках БТР-40 (машине даже был присвоен индекс БТР-40П). Но в ходе работ стало очевидно, что ограничиться простой модификацией уже существующего изделия не удастся. Начала вырисовываться совершенно новая машина, не имеющая не только отечественных, но и мировых аналогов.

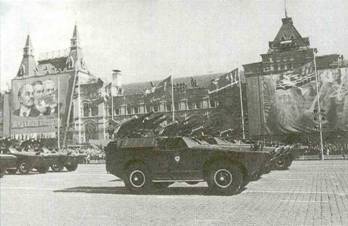

ПТУР «Шмель» на базе БРДМ-1

Требования военных по преодолению окопов и траншей обусловили разработку уникального шасси, состоящего из четырехколесного основного движителя и четырех дополнительных колес, установленных в центральной части машины и служащих для преодоления траншей. Колеса при необходимости могли опускаться и приводились в движение при помощи специальной трансмиссии. Таким образом, БРДМ трансформировалась из четырехколесной в восьмиколесную машину, способную форсировать траншеи шириной до 1,22 м. Основные колеса имели централизованную систему подкачки, отработанную на БТР-40 и БТР-152.

Для движения по воде первоначально предполагалось использовать традиционный гребной винт. Однако в дальнейшем было решено использовать водомет, разработанный для плавающего танка ПТ-76. Подобный движитель был более компактным и «живучим». Кроме того, водомет мог использоваться и для откачивания воды из корпуса машины. Повысилась и маневренность на воде - радиус разворота составлял всего 1,5 м.

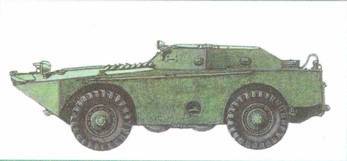

БРДМ-1

Первый опытный образец БРДМ был изготовлен в феврале 1956 года. В дальнейшем к нему присоединилось еще несколько машин, подвергнутых весьма строгим испытаниям (в частности, одна из БРДМ форсировала вплавь Керченский пролив). В конце 1957 года была выпущена опытная серия БРДМ, а в 1958 году БРДМ официально приняли на вооружение и запустили в большую серию, продолжавшуюся до 1966 года.
