Установка 57-мм орудия «97» в башне «Чи-ха» допускала его качание в горизонтальной плоскости в пределах плюс-минус 5°. Угол подъёма орудия составлял 21°, снижения — 9°. Вес 57-мм снаряда — 2,7 кг, начальная скорость — 420 м/с. Один пулемёт в шаровой опоре крепился в корме башни слева, второй — слева в лобовом листе корпуса.

Двухтактный V-образный дизель устанавливался продольно в корме, доступ к нему обеспечивали люки в бортах и люк-жалюзи в крыше корпуса. В боевых условиях жалюзи в бортах прикрывались бронекрышками. На марше они поднимались и фиксировались в горизонтальном положении. Топливные баки на 120 и 115 л располагались вдоль бортов. Выхлопные трубы выводились назад с обоих бортов. Четырехскоростная коробка передач со скользящими шестернями и понижающей передачей давала 8 передач вперёд и 2 назад. Ходовая часть по схеме Т. Хара была дополнена передним и задним катками с независимой подвеской: крайние катки через коленчатые рычаги соединялись с наклонными спиральными пружинами, открыто закреплёнными на борту. Опорные катки и крайние поддерживающие ролики были сдвоенными. Амортизаторы в подвеске отсутствовали. В отличие от опытного «Чи-ну» «Чи-ха» не имел «хвоста».

В крышке люка командира монтировался перископический прибор наблюдения и имелось отверстие для сигнализации флажками. На лобовом листе корпуса или на надгусеничных полках крепились фары и иногда звуковой сигнал.

БОЕВАЯ МАССА, т: 15,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 5,5, ширина — 2,33, высота — 2,38, клиренс — 0,42.

ВООРУЖЕНИЕ: 1 пушка калибра 47 мм, 2 пулемёта «97» калибра 7,7 мм.

БОЕКОМПЛЕКТ: 120 выстрелов, 4035 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 25, борт — 22, корма — 25, крыша — 12, башня — 25 (маска пушки — 30).

ДВИГАТЕЛЬ: «Тип 97» («Мицубиси»), 12-цилиндровый, дизельный, воздушного охлаждения; мощность 170 л.с. при 2000 об/мин.

ТРАНСМИССИЯ: редуктор, коробка передач с понижающей передачей (8+2), карданный вал, бортовые фрикционы, бортовые однорядные редукторы.

ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков и три поддерживающих ролика (все обрезинены); подвеска смешанная: четыре опорных катка по схеме Хара, два крайних катка — с индивидуальной пружинной подвеской; гусеница мелкозвенчатая, с одним гребнем, шириной 330 мм, шаг трака 120 мм, число траков — 96.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30–35; ширина рва, м — 2,5; глубина брода, м — 1,0.

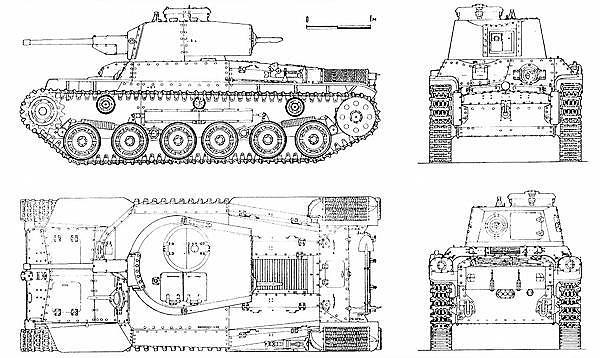

Столкновения с советскими войсками на Халхин-Голе убедили японцев в приоритете противотанковых свойств танковой пушки. И уже в 1939 году был построен опытный танк «98» («Чи-хо» — «средний пятый») с увеличенной башней по типу советских БТ-5 и несколько изменённой ходовой частью. А в 1940 году появилась модификация серийного «97» — «Шинхото Чи-ха» («Чи-ха» с «новой артиллерийской башней») с 47-мм пушкой: при длине ствола 48 калибров её 1,4-кг снаряд имел начальную скорость 825 м/с и на расстоянии 500 м пробивал 75-мм броню. В боекомплект входили бронебойные и бронебойно-осколочные снаряды. Пулемёты размещались аналогично «Чи-ха». Башня имела купол со смотровыми щелями, на её крыше перед люком заряжающего крепилась стойка для зенитного пулемёта. Имелись лючки для стрельбы из личного оружия. В правом борту башни размещался небольшой лючок, в задней стенке справа от пулемёта — широкий люк для эвакуации, загрузки боекомплекта и демонтажа орудия. Большинство «Шинхото Чи-ха» стали простой переделкой уже выпущенных «Чиха». У вновь произведённых танков была несколько изменена система вентиляции моторного отделения. Командир имел свето-звуковую связь с механиком-водителем: 12 кнопкам на пульте командира соответствовали 12 светящихся транспарантов и зуммер на панели водителя.

«Чи-ха» приняли участие в боях в Китае, в Малайе, Сингапуре, на Гуадалканале, Сайпане, Гуаме. «Шинхото Чи-ха» впервые вступили в бой на полуострове Батаан в мае 1942 года, воевали на Сайпане, Лусоне, Иводзиме и Окинаве, в Маньчжурии и на Курильских островах. Всего с 1938 по 1942 год было выпущено 1220 машин серии «Чи-ха», включая модификации. После войны 350 «Чи-ха» были переданы Народно-освободительной армии Китая.

Средние танки предназначались для самостоятельных танковых соединений, и на их базе были созданы командирские машины, оснащённые радиостанцией с кольцевой поручневой антенной вокруг башни, впоследствии заменённой на штыревую. Специальная командирская модель «Чи-ха» — танк «Чи-ки» — отличалась несколько улучшенными параметрами радиостанции и приборов наблюдения, а также установкой вместо лобового пулемёта 37-мм пушки. Принятые одновременно с линейными командирские танки имели увеличенную башню с новым куполом, без пушечной установки. В крыше башни позади купола находился второй люк. Позже на командирских «Чи-ки» появились башни с пушечной установкой или её имитацией. На некоторых образцах таким же образом устанавливали второе 57-мм орудие: предполагалось, видимо, что при «линейной» тактике действий командир должен обладать не столько дополнительными средствами связи и управления, сколько дополнительной огневой мощью. На основе «Чи-ха» создали также «артиллерийский» танк с короткоствольным 120-мм орудием для поддержки морских десантных отрядов.

В 1941 году появилась новая модификация «Чи-ха» — «Тип 1» («Чи-хе» — «средний шестой»). Корпус его, наконец, выполнили сварным. Лобовые листы были спрямлены, исчезли выступающая рубка впереди и жалюзи в бортах. Башня больших размеров с развитой кормовой нишей и увеличенной толщиной лобовой брони имела купол, лючки в бортах и кормовой люк. Появление пятого члена экипажа облегчило работу командира. Вес танка возрос почти на 1,5 т, но за счёт установки 240-сильного дизеля «Чи-хе» развивал чуть большую скорость. Трансмиссия и ходовая часть заметных изменений не претерпели.

«Чи-хе» вооружался 47-мм пушкой с длиной ствола 62 калибра, созданной на основе противотанкового орудия, но с перекомпонованными противооткатными устройствами, затвором и спусковым механизмом. В боекомплект входили бронебойно-осколочный (1,52 кг) и осколочно-фугасный (1,4 кг) снаряды. Бронебойно-осколочный снаряд с начальной скоростью 823 м/с пробивал 70-мм броню на дистанции около 500 м и 60-мм — на 1000 м. Вертикальная наводка производилась маховиками, горизонтальное «качание» — плечевым упором. Угол возвышения пушки — 17°, склонения — 11°.

Фирма «Мицубиси» и арсенал Сагами начали выпуск «Чи-хе», не прекращая производства «Шинхото Чи-ха». Всего до 1945 года был выпущен 601 танк. На основе «Шинхото Чи-ха» и «Чи-хе» строились командирские «Ка-со»: 47-мм пушка заменялась макетом, что давало возможность дополнительно разместить радиостанцию. В Японии «Чи-ха» и «Чи-хе» оставались на вооружении до 60-х годов.

В 1942 году на основе «Чи-хе» был построен 16,7-тонный «артиллерийский» средний танк «Тип 2» («Хо-и» — «артиллерийский первый») с 75-мм короткоствольным орудием «Тип 99». Орудие устанавливалось в высокой клёпано-сварной башне с толщиной брони 20–35 мм и большим задним люком. Начальная скорость снаряда — 445 м/с. Высота танка возросла до 2,58 м, запас хода снизился до 100 км. Танк предназначался для непосредственной артиллерийской поддержки, а его незначительный выпуск — 33 машины — был связан с появлением на вооружении САУ.
