Бронетанковая техника Японии 1939 - 1945 - Страница 6

БОЕВАЯ МАССА, т: 10.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 4,38, ширина — 2,23, высота — 2,23, клиренс — 0,3.

ВООРУЖЕНИЕ: 1 пушка «Тип 1» калибра 47 мм, 2 пулемёта «97».

БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт — 16, корма — 12, башня 16–20.

ДВИГАТЕЛЬ: «Тип 100», 6-цилиндровый, дизельный, воздушного охлаждения; мощность 150 л.с. при 2000 об/мин.

ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков, три поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска — четыре опорных катка по типу Хара, два крайних с индивидуальной пружинной.

СКОРОСТЬ МАКС., км/ч: 50.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30–35, ширина рва, м — 2,1.

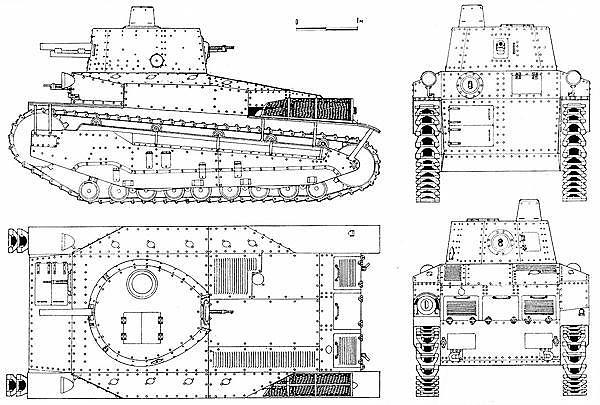

В 1927 году параллельно с испытаниями английского среднего танка «Виккерс Мк С» и сборкой тяжёлого № 1, арсенал в Осаке («Осака Рикугун Дзохейшо») приступил к постройке танка № 2 (позже назван «87») массой 9,8 т. После изготовления опытных образцов решено было усилить бронезащиту и вооружение. В 1929 году на основе «Виккерс Мк С» и «87» разработали средний танк «2589» («89 Ко» или «И-го» — «первая модель»), ставший родоначальником серийных танков японского производства.

Танк имел классическую компоновку. Корпус и башня выполнялись клёпаными. Причём корпуса первых машин представляли собой прямую переделку «Виккерс Мк С». Бортовые ниши в средней части корпуса нависали над гусеницами. В башне устанавливалась 47-мм пушка, вскоре заменённая на 57-мм орудие «2590» («90», длина ствола 18,5 калибра, начальная скорость снаряда — 350 м/с, масса — 2,57 кг), в задней части башни слева — 6,5-мм пулемёт в шаровой опоре; такой же пулемёт крепился в шаровой опоре в лобовом листе корпуса справа. В бортах башни имелись лючки для стрельбы из личного оружия, на крыше — купол со смотровыми щелями. На крыше башни справа был смонтирован откидной купол командира («89 А»).

В кормовой части устанавливался карбюраторный двигатель «Даймлер», заменённый позже двигателем «Мицубиси», созданным на основе авиационного. Выхлопная труба с глушителем выводилась с левого борта. Ходовая часть прикрывалась бронеэкранами. Из 9 опорных катков малого диаметра 8 были сблокированы на тележках с балансирной подвеской, а передний имел независимую подвеску. Поддерживающие ролики крепились на балке. Направляющее колесо имело зубчатые венцы подобно ведущему. Танк оснащался фарами с регулируемым изнутри корпуса наклоном. Средств связи не было.

Производство танка вели арсенал в Нагойя, заводы «Токио Гасу Дэнки», «Исикавадзима», «Мицубиси». Первую машину собрали в 1931 году.

Годом позже по опыту эксплуатации в Маньчжурии «89» был модернизирован: установлены более прочные мелкозвенчатые гусеницы, изменены ведущее колесо и форма бронировки ходовой части, лобовой лист корпуса выполнен в виде единого наклонного листа. Изменились также крепление орудия в башне и форма купола. Под пулемётной установкой находилась откидная на петлях дверь. Танк получил обозначение «89 Оцу» («второй»), известен также как «89В», а главным её производителем стала фирма «Мицубиси». Однако узлы и агрегаты для танка выпускал также ряд других фирм в Японии («Кобэ Сейкошо», «Нихон Сейкошо») и Маньчжурии, что сказывалось даже на внешнем виде танков после многочисленных ремонтов. С учётом холодных погодных условий Маньчжурии решено было переоснастить танк дизелем. В 1933 году на вагоностроительном заводе Кавасаки в Кобэ началось производство дизелей для тракторов и танков; тогда же «Мицубиси» опробовала дизель на среднем «89». С 1936 года на «89 Оцу» стали серийно устанавливать 6-цилиндровые 120-сильные (при 1800 об/мин) дизели «Мицубиси» воздушного охлаждения. Запас хода увеличился до 200 км. Для более жаркого климата предполагалась система жидкостного охлаждения.

БОЕВАЯ МАССА, т: 14.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 5,85 (6,36 — с хвостом), ширина — 2,15, высота — 2,6, клиренс — 0,48.

ВООРУЖЕНИЕ: 1 пушка «90» калибра 57 мм, 2 пулемёта «91» калибра 6,5 мм.

БОЕКОМПЛЕКТ: 100 выстрелов, 2745 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 17, борт — 11, башня — 11–15.

ДВИГАТЕЛЬ: «Мицубиси», 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 115 л.с. при 1800 об/мин.

ТРАНСМИССИЯ: коробка передач (4+1).

ХОДОВАЯ ЧАСТЬ (на один борт): 9 опорных катков, сблокированных на подрессоренных тележках, 4 поддерживающих ролика, ведущее колесо заднего расположения (зацепление цевочное); подвеска — смешанная, пружинная; гусеница мелкозвенчатая, с одним гребнем, шириной 305 мм, шаг трака 150 мм.

СКОРОСТЬ МАКС., км/ч: 27.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 34; ширина рва, м — 2,5; высота стенки, м — 0,83; глубина брода, м — 1,0.

В то же время начали выпускать следующую модификацию, на которой мощность дизеля увеличили до 160 л.с., четырехскоростную коробку передач дополнили понижающей передачей. Место механика-водителя было перенесено вправо, установка лобового пулемёта — влево, увеличен входной люк. В ходовой части пять поддерживающих роликов заменены четырьмя, убрана балка, траки из стали с присадкой марганца получили развитые грунтозацепы. Для преодоления широких рвов сзади крепился откидной «хвост». Эта модификация часто проходит в литературе под обозначением «94».

В 1937 году орудие «90» было заменено на 57-мм «2597» («97») Осакского арсенала с длиной ствола 18,5 калибра. Снаряды — осколочно-фугасные (выстрелы с бронебойными снарядами вошли в боекомплект орудия позже).

Всего с 1925 по 1937 год выпустили 230 танков серии «89». В целом это была устаревшая для 30-х годов конструкция с недостаточными для среднего танка бронезащитой и подвижностью. Все танки типа «89» применялись в Китае и на Халхин-Голе, включались в состав десантных отрядов, вплоть до 1944 года воевали на Филиппинах. На шасси «89» была разработана опытная самоходная 75-мм пушка с установкой в лобовом листе корпуса.

Во второй половине 30-х годов в Японии пересмотрели требования к средним танкам и приступили к разработке более манёвренных образцов, вооружённых 47-, 75- и 77-мм пушками. В 1936 году были разработаны два прототипа такого танка: 9,8-тонный «Чи-ни» («средний четвёртый») арсенала в Осаке и 15-тонный «Чи-ха» («средний третий») фирмы «Мицубиси». Поскольку японский Генеральный штаб сухопутных войск предпочитал танки поменьше весом и подешевле в производстве, то главным претендентом считался «Чи-ни». Однако с началом войны с Китаем выбор пал на более мощный «Чи-ха», принятый в 1937 году на вооружение как «2597» и ставший основой японских танковых сил второй мировой войны. Массовое производство «Чи-ха» начала компания «Мицубиси» после окончания активных боёв в Китае, субподрядчиками выступали фирмы «Хитачи Сейсакуси» и «Нихон Сейкошо». Всего до 1942 года было выпущено 1200 этих танков.

Компоновкой «Чи-ха» напоминал «Ха-го», но имел двухместную башню. В отделении управления размещались механик-водитель (справа) и стрелок (слева); в башне справа от пушки командир, слева — заряжающий. Корпус и башня были клёпаными. Корпус имел бортовые ниши, наклонный двухскатный верхний лобовой лист. Башня выполнялась с лёгкой конусностью и кормовой нишей. На крыше башни располагался купол командира с большим двухстворчатым люком, слева от него — двухстворчатый люк заряжающего. Механик-водитель имел лючок в крыше рубки, стрелок — люк в крыше корпуса. Горизонтальные смотровые щели были прорезаны в щитке окна рубки и её выгнутых скулах.
