В 1901 г., ранее запланированного срока, "Яшима" и "Фудзи" частично перевооружили: 20 47-мм пушек заменили без особого труда на 16 76-мм сорокакалиберных, оставив лишь четыре скорострельных на марсах. По другим данным,заменили только 16 47-мм орудий на равное число 76-мм, а батареи на боевых марсах и шельтердеке оставили прежние. Пять торпедных аппаратов, как и орудия главного калибра, оставили без изменений. "Фудзи" оказался первым в японском флоте броненосцем с расположенной в шахматном порядке артиллерией среднего калибра на максимально возможном друг от друга расстоянии для снижения уязвимости от снарядов.

Торпедное вооружение переместили ниже ватерлинии, и оно в итоге состояло из четырех подводных бортовых аппаратов, расположенных попарно в носу и в корме, и одного носового, надводного (первоначально планировалось шесть аппаратов и 2 миноноски 2-го класса). Полный запас торпед Уайтхеда калибром 457 мм равнялся 15 (по 3 на каждый аппарат). Кроме того, на броненосце находились две миноноски второго класса (длиной 17,1 м), имевшие аппараты для метательных мин и паровой катер (длиной 12,8 м), имевший приспособления для постановки мин.

Главные механизмы для обоих кораблей изготавливались на заводе Хемфрейса Тенанта и К (Humphrey Tennant and С°) в Депфорде и состояли из двух вертикальных трехцилиндровых машин тройного расширения, работавших каждая на свой винт. Они развивали при умеренно форсированной тяге 13500 инд. л.с. Диаметры цилиндров высокого, среднего и низкого давления составляли соответственно 1016, 1498,6 и 2235,2 мм при ходе поршня 1143 мм.

Броненосец "Фудзи" после модернизации. 1912 г.

Пар к машинам поступал от десяти цилиндрических котлов обыкновенной трубчатой системы (огнетрубных с обратны^ ходом дыма), с рабочим давлением 10,9 кгс/см . Каждый котел имел четыре топки. Котлы размещались в четырёх водонепроницаемых отсеках вдоль корпуса (в носовых по три, а в кормовых по два). Освещение на броненосце было электрическое, и он, как и однотипный "Яшима", оснащался пятью прожекторами. Две дымовые трубы, расположенные вдоль диаметральной плоскости, были: носовая, имевшая выход от шести котлов, круглой формы, а кормовая от четырех котлов овальной.

В марте 1897 г. провели предварительные испытания машин броненосца "Фудзи". На первом пробеге прошли 40 миль и зарегистрировали мощность 10200 инд. л.с. (при числе оборотов: у левой машины – 108, у правой — 109,3 в минуту), развив средний ход – 16,8 уз. Давление п2 ара в котлах при испытаниях было 10,6 кгс/см . На другой день производилась проба машин при форсированной тяге: всего сделано шесть 10-мильных пробегов, во время которых машины развили мощность 14100 инд. л. с. при числе оборотов у левой машины 120, у правой 120,3 2об/мин. (давление пара в котлах 10,7 кгс/см , а давление в котельных отсеках 1,5 атм). Средняя скорость на этих пробегах составила 18,5 уз.

Приводились данные и о достижении кораблем скорости 19,25 уз. Во время пробегов производились также испытания рулевых машинок, на которых выяснили, что на самом полном ходу руль перекладывался с борта на борт за 15 сек.

В начале девяностых годов прошлого века кораблестроители начали разработку маскировочной окраски для военных кораблей. Так в русской первой эскадре и владивостокском отряде приняли темный зеленовато-серый цвет, в германском флоте – светло-серый и после ряда колебаний в английском, а за ними и в японском – в темно-серый, которым они красились и во время войны с Россией. Такую первоначальную окраску получил и "Фудзи". Экипаж "Фудзи" первоначально состоял из 35 офицеров и 637 матросов (достигая временами 688 человек). В 1901 г. он состоял из 741 человека. Броненосец проходил ремонт и перевооружение в 1901 г.

Во время русско-японской войны "Фудзи" под командованием капитана 1 ранга К. Мацумото входил в первый боевой отряд первой эскадры, участвовал в обстрелах и блокаде Порт- Артура, боях в Желтом море и Цусимском, где получил до 17 попаданий и едва не погиб.

В 1910 г. "Фудзи" капитально ремонтировался с заменой котлов и вооружения на японские образцы, после чего был переклассифицирован в броненосец береговой обороны 1 класса (став одновременно и учебным артиллерийским кораблем). Ко времени первой мировой войны "Фудзи" оказался старейшим действующим броненосцем в японском флоте, но к 1914 г. он был уже слишком тихоходен по сравнению с другими. Но тем не менее он нёс вспомогательное боевое дежурство, простояв всю войну в Куре. В конце сентября 1921 г. корабль зашел во Владивосток, приняв участие в конвоировании снятого с мели броненосца "Микаса".

1 сентября 1922 г. его исключили из списков флота, до 1923 г. разоружили во исполнение условий Вашингтонского договора. Но позднее его корпус возвратили к жизни и переоборудовали в несамоходное учебно-тренировочное судно, а затем в плавказарму, установив на нем деревянные палубные надстройки. Далее корпус "Фудзи" продолжал служить жилым блокшивом и перевернулся при налете американской авиации на Йокосуку в 1945 г. В 1948 г. его разобрали на металл.

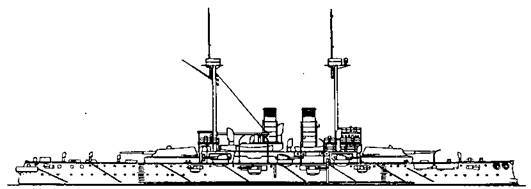

Броненосец "Фудзи".

(Наружный вид корабля в 1912 и 1945 г.)

Броненосец "Яшима" заложили 28 декабря 1894 г. на верфи Армстронга (Armstrong С°) в Эльсвике (Elswick). Он получил заводской номер 625. Корабль спустили через четырнадцать месяцев (28 февраля 1896 г., т.е. ранее чем "Фудзи"). Броненосец вошел в строй 9 сентября 1897 г. Во время постройки его конструктор Филипп Уаттс (Philip Watts), приспосабливая базовые чертежи Дж. Макроу к особенностям завода, внес в них существенные изменения, срезав дейдвуд и установив балансирный руль. Первоначально такие рули были применены на миноносцах, позднее – на крейсерах и вот, наконец, появились на броненосцах. В японском флоте "Яшима" оказался первым кораблем такого типа. В результате, он имел малый радиус циркуляции (диаметром 253 м) при руле, переложенном 32° на борт.

Проект броненосца рассмотрели и утвердили в 1893 году. Согласно техническому заданию, корабль должен был иметь водоизмещение 12000 т (фактически он имел нормальное водоизмещение 12300 т, полное – 12517 т), броневой пояс по ватерлинии (из цементированной стали) толщиной 457 мм, вооружение из четырех 305-мм (в двух барбетах) и десяти 152-мм орудий и скорость хода не ниже 18 узлов. По контракту его механизмы должны развить не менее 10000 л.с. (с форсированной тягой 1350 л.с), как у "Фудзи".

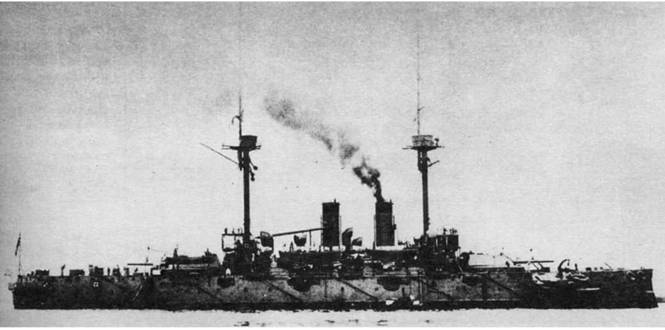

Броненосец "Яшима".

По внешнему виду и силуэту, бронированию и устройству броненосец был схож с "Фудзи", отличаясь (кроме срезанного дейдвуда) иным составом малокалиберной артиллерии: либо 24 3-фунтовые пушки, по одним источникам, либо 14 3-фунтовых и 10 2,5-фунтовых, по другим.

По некоторым данным, "Яшима" имел не 10, как "Фудзи", а 14 цилиндрических котлов.

Ходовые испытания броненосца "Яшима" были проведены четырьмя месяцами позднее "Фудзи" – в июле 1897 г. По расчетам, он должен был развивать скорость хода 16,5 уз. при мощности механизмов в 10000 л. с. и 18 узлов при 13690 л. с. На испытаниях броненосец с открытыми кочегарными отделениями в продолжение шести часов развивал скорость хода 17,26 узлов (средняя скорость, выведенная по результатам четырех пробегов на мерной миле, составила 17,73 узла). С форсированной тягой (при давлении воздуха в кочегарных отделениях 1,5 атм.) машины развили мощность 14057 л. с, а средняя скорость в продолжение четырехчасового пробега оказалась равной 19,2 узлов (средняя скорость четырех пробегов на мерной миле определилась в 19,47 узлов). Далее, при первом официальном зачетном испытании с форсированной тягой, в течение 4-х часов средняя скорость составила 18,7 узлов (19,06 узлов максимальная). Машины при этом развили 14075 л.с, и, как сообщалось, "пар к ним доставлялся котлами в изобилии".
