При проектировании сначала планировались две мачты с двойными боевыми марсами для скорострельной артиллерии, но в итоге боевые марсы остались по одному на каждой мачте. По сравнению с низкобортным "Чин Иен", "Фудзи", получивший на одну палубу больше, был вполне мореходным кораблем и, как "Роял Соверен" или французские корабли, имел заметный завал борта внутрь, сделанный и для экономии веса в верхней части корпуса и для достижения более плавной качки.
Броненосец, как и "Чин Иен", имел броневой пояс лишь в средней части, но изготовленный из гарвеированной стали, выделанной на заводах Каммеля и Виккерса, защищавший его на длине 69 м и имевший высоту 2,4 м (закрывая собою машинные, котельные отделения и основания барбетов, но оставляя нос и корму без прикрытия). При нормальной осадке, т. е. при отсутствии существенной перегрузки, главный пояс возвышался над ватерлинией на 0,9 м.

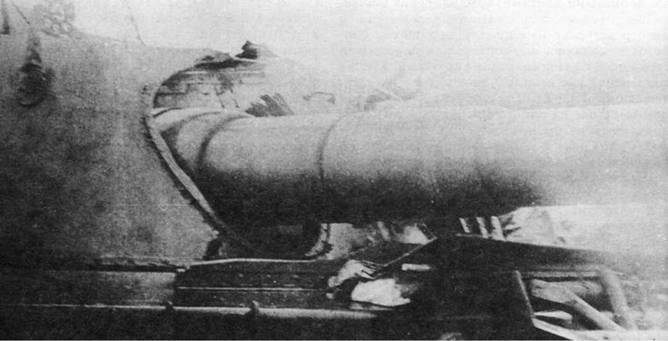

Броненосец "Фудзи". Повреждение башни, полученное в Цусимском бою.
Наибольшая толщина пояса была в его верхней части, в районе машинного и котельных отделений, и составляла 457 мм (что соответствовало 826-мм железной брони "Фусо"), утоньшаясь к низу до 229 мм, а к оконечностям сначала до 406 мм и далее до 356 мм в районе барбетов. Броневые траверзные переборки, соединявшие обе оконечности пояса, имели толщину: носовая – 356 мм, кормовая – 305 мм. В 1895 г., когда корабль строился, в нашей литературе указывалось, что "для защиты от анфиладного (продольного) огня главная и нижняя палубы будут перегорожены броневым щитом в 6 дюймов толщины." Наши специалисты ожидали такую толщину траверзных переборок, но, как видим, броня по возможности утолщалась, и они ошиблись почти вдвое. В оконечностях этого броневого каземата возвышалось по одному барбету, защищенному бронёй из стальных плит, имевших дифференцированную толщину: со стороны, обращенной к противнику, в верхней части до батарейной палубы, где не было защиты пояса и траверзов, – 457 мм, в нижней, под их прикрытием – 229 мм; с тыльной стороны – 102 мм.
Плоская броневая палуба толщиной 64 мм настилалась непосредственно над главным броневым поясом, прикрывая собой котлы и машины. Отсутствие у нее скосов явилось существенным недостатком, отмеченным современниками. В оконечностях от основания пояса, как и на "Чен Иен", к носу и корме шли карапасные броневые палубы той же 64-мм толщины, располагаясь несколько ниже ватерлинии, причем носовая имела в среднем наклон в 5°, а кормовая заметно меньше. Над главным поясом в средней части находился еще один, толщиной 102 мм, но более короткий, длиной всего 46,9 м и высотой 2,4 м. От его оконечностей под углом к диаметральной плоскости шли броневые переборки той же толщины. Боевая рубка, помещавшаяся позади носового барбета, защищалась броней в 356 мм.
Размещённые в барбетах орудия главного калибра имели для защиты прислуги вращающиеся броневые купола со стальной броней толщиной в лобовой части – 152, сверху – 76 (по иным данным, тоже 152), а с бортов и тыла – 102 мм. Кроме того, над каждым куполом возвышалось по небольшой защищенной (76-мм броневыми плитами) командирской башенке для управления орудиями главного калибра непосредственно из башен. Под защитой барбетов находились механизмы для поворота и заряжания, подачи снарядов с зарядами, а также гидравлические стопоры, автоматически удерживавшие орудийные платформы от разворота при выстреле из одного орудия (аналогичные описанным на броненосце "Тинг Иен").
Снарядные и зарядные погреба размещались под броневой палубой. Подача боезапаса осуществлялась по бронированным трубам. Все входы и выходы на броневую палубу цитадели, всякие другие отверстия, а также дымовые и вентиляторные трубы окружались коффердамами высотой 0,9 м, т. е. в итоге возвышались над ватерлинией на 1,8 м, или броневыми гласисами. Помещения для бортовых торпедных аппаратов и хранения зарядных отделений торпед находились ниже ватерлинии, то есть под надежной защитой главного пояса, хотя помещение носового аппарата не бронировалось.
Вся броня общим весом 3000 т (24% нормального водоизмещения) изготавливалась на заводе Кеммеля и К° (Cammel amp; С°) по способу Гарвея (обработка касалась только толстых плит пояса и траверзов, а тонкая броня, например, палуб и крыш барбетов, была стальная). Угольные ямы уже традиционно разместили вдоль бортов так, чтобы они дополняли собой броневую защиту.
Артиллерийское вооружение, заказанное на заводе Армстронга и К°, состояло из четырех 305-мм сорокакалиберных пушек весом 49,6 т каждая (по конструкции аналогичных орудиям кораблей класса "Маджестик"), размещенных попарно в двух грушевидных барбетах (оснащённых гидравлическими приводами для поворота); десяти 152-мм сорокакалиберных скорострельных; двадцати 47-мм 40-калиберных (3 фн) и четырех 47-мм 33-калиберных (2,5 фн) скорострельных Готчкисса (по другим данным, четыре 37-мм).
Лишь четыре 152-мм орудия получили казематы шестиугольной формы с броней толщиной 152 мм в лобовых и 51 мм в остальных частях, включая их крыши, расположенные над главным поясом в батарейной (главной) палубе симметрично от миделя (углы обстрела по 120°). Другие шесть установили выше, на верхней палубе открыто, и они имели стальные щиты, укрепленные на орудийных станках. Два из этих орудий располагались на миделе и имели углы обстрела по 120°, а четыре – симметрично относительно носового и кормового мостиков с углами обстрела по 150°. Все 152-мм орудия размещались на спонсонах для получения возможно больших углов обстрела.
В батарейной же палубе вне цитадели, по четыре в каждой оконечности, размещались 8 47-мм орудий. 4 малокалиберных орудия располагались на мостиках, 4 – на надстройке, 4 – на верхней палубе в центре корабля и 4 – на боевых марсах. По другим данным, первоначально батарея малокалиберных орудий размещалась следующим образом: 4 — на главной палубе в оконечностях (что не подтверждается примером последующих кораблей), 12 – на верхней палубе и мостиках, 4 – на шельтердеке (навесной палубе) и 4 – на марсах.
Один из прототипов ("Роял Соверен") имел два барбета грушевидной формы, в каждый из которых устанавливалось два 67-тонных орудия, которые каждый раз для заряжания приводились в диаметральную плоскость в определенное фиксированное положение, а крыши барбетов были покрыты тонкой плоской стальной защитой. "Фудзи" и "Яшима" также сохранили барбеты грушевидной формы с подъёмниками, выступающими в задней части каждого, отчего барбеты имели такую форму, но пушки уже защищались выступавшими вверх куполами.
Форма их барбетов означала, что орудия также заряжались только в фиксированном (вдоль диаметральной плоскости) положении. Но полное круговое заряжание все-таки стало возможным на "Фудзи" (правда, лишь в ограниченный период времени), что удалось благодаря размещению в задних нишах его куполов малого числа снарядов и зарядов вместе с установкой там же вторых гидравлических прибойников. Эти прибойники уже могли заряжать орудия при любом их положении в горизонтальной плоскости до тех пор, пока боекомплект ниш не иссякал, и орудийные платформы приходилось вновь разворачивать в исходное положение вдоль диаметральной плоскости для его пополнения. Такую систему заряжания можно назвать условно круговой, но она, оставаясь все-таки пока еще несовершенной, давала серьезную экономию времени по сравнению с применявшейся тогда на "Роял Соверен".
Оба снарядных погреба 305-мм орудий размещались непосредственно под барбетами, а зарядные – под ними (т.е., наоборот, если сравнить с "Роял Соверен"). Расположение башен с орудиями главного калибра в оконечностях позволяло им иметь секторы обстрела 270° (по 135° на борт), что было выгоднее, чем у носовой башни "Чин Иен", имевшей всего 255°.
