Рабочие чертежи новой машины были выполнены в крайне сжатые сроки, уже 9 сентября 1945 года их подписал главный конструктор Ж.Я.Котин.

ИС-7 значительно отличался от других машин, разработанных кировцами в годы войны. Корпус танка был спроектирован с большими углами наклона броневых листов. Лобовая часть — трехгранная, по типу ИС-3, но не так сильно выступающая вперед. В качестве силовой установки планировалось использование блока из двух дизелей В-16 общей мощностью 1200 л.с. Электрическая трансмиссия была аналогична установленной на танке ИС-6. Топливные баки располагались в подмоторном фундаменте, где за счет скошенных внутрь бортовых листов корпуса образовалось пустое пространство. Вооружение ИС-7, состоявшее из 130-мм пушки С-26, трех пулеметов ДТ и двух 14,5-мм пулеметов Владимирова (КПВ), размещалось в литой башне приплюснутой формы. Несмотря на большую массу — 65 т, машина получилась очень компактной. Был построен деревянный макет танка в натуральную величину.

В 1946 году началось проектирование другого варианта, имевшего тот же заводской индекс — 260.

Деревянная модель танка ИС-7 в натуральную величину. 1946 год.

Фото из коллекции М.Коломийца

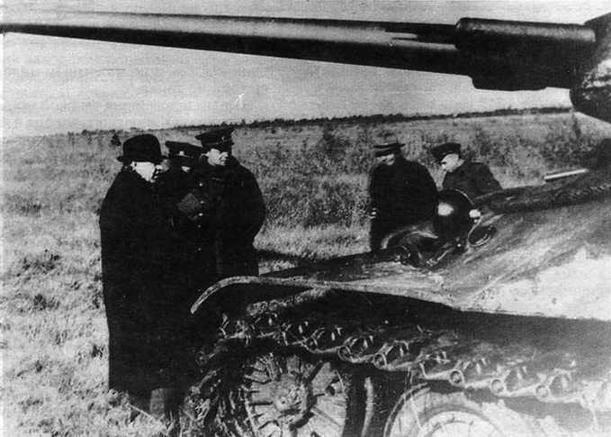

Представители ГБТУ и руководство Кировского завода осматривают опытный образец 1946 года.

Фото из коллекции П.Липатова

Во второй половине 1946 года по чертежам конструкторского отдела танкового производства в цехах Кировского завода и филиала завода № 100 были изготовлены два опытных образца объекта 260. Первый из них собрали 8 сентября 1946 года, прошел до конца года на ходовых испытаниях 1000 км и по их результатам отвечал основным тактико-техническим требованиям. Была достигнута максимальная скорость 60 км/ч, средняя скорость по разбитой булыжной дороге составила 32 км/ч. Второй образец был собран 25 декабря 1946 года и прошел на ходовых испытаниях 45 км.

В процессе конструирования нового танка было выполнено около 1500 рабочих чертежей, внедрено в проект более 25 решений, ранее не встречавшихся в танкостроении, к разработкам и консультациям привлекались более 20 институтов и научных учреждений.

В связи с отсутствием танкового мотора мощностью 1200 л.с. предполагалось установить в ИС-7 спаренную установку двух дизелей В-16 завода № 77. Одновременно Министерство транспортного машиностроения СССР (Минтрансмаш) поручило заводу № 800 изготовить двигатель, необходимый для этого танка. Завод задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным Минтрансмашем. Кроме того, она не была отработана и испытана заводом-изготовителем. Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 Минавиапрома приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате на двух первых образцах ИС-7 установили двигатели ТД-30, которые показали в процессе испытаний свою пригодность для работы в танке, но из-за плохой сборки требовали доводки.

При работе над силовой установкой был частично внедрен, а частично опробован в лабораторных условиях целый ряд новшеств:

— мягкие резиновые топливные баки общей емкостью 800 л;

— противопожарное оборудование с автоматическими термозамыкателями, срабатывавшими при t = 100—110° С;

— эжекционная система охлаждения двигателя. Трансмиссия танка была спроектирована в двух вариантах.

Первый, изготовленный и испытанный в ИС-7, имел шестиступенчатую КП с кареточным переключением и синхронизаторами. Механизм поворота — планетарный, двухступенчатый. Управление имело гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие средние скорости танка.

Второй вариант механической трансмиссии был разработан совместно с МВТУ имени Н.Э.Баумана. Трансмиссия — планетарная, 8-ступенчатая, с механизмом поворота типа ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач.

При разработке ходовой части конструкторским отделом был спроектирован ряд вариантов подвесок, изготовленных и подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном танке ИС-7. На их основании были разработаны окончательные рабочие чертежи всей ходовой части.

Впервые в отечественном танкостроении были применены гусеницы с резино-металлическим шарниром (или, как тогда говорили, с сайлент-блоком), гидравлические амортизаторы двухстороннего действия, опорные катки с внутренней амортизацией, работающие при больших нагрузках, пучковые торсионы.

На танке установили 130-мм пушку С-26 с новым щелевым дульным тормозом. Высокая скорострельность (6—8 выстр./мин) обеспечивалась применением механизма заряжания. На ИС-7 размещалось 7 пулеметов: один — 14,5-мм и шесть 7,62-мм. Силами лаборатории Отдела главного конструктора Кировского завода был изготовлен дистанционный синхронно-следящий электропривод пулеметной установки с использованием отдельных элементов аппаратуры с иностранной техники. Изготовленный образец турельной установки двух 7,62-мм пулеметов был смонтирован на корме башни опытного танка и прошел испытания, обеспечив высокую маневренность пулеметного огня.

Кроме двух опытных танков, собранных на Кировском заводе и проходивших ходовые испытания в конце 1946 —начале 1947 годов, на Ижорском заводе изготовили еще два броневых корпуса и две башни. Эти корпуса и башни испытывались обстрелом из орудий калибра 88, 122 и 128 мм на НИБТПолигоне ГАБ- ТУ в Кубинке. Результаты испытаний легли в основу окончательного варианта бронирования нового танка.

Чертеж общего вида объекта 260. 1946 год.

В течение 1947 года в КБ Кировского завода шла интенсивная работа по созданию проекта улучшенного варианта танка ИС-7. Проект многое сохранил от своего предшественника, но вместе с тем в него было внесено немало существенных изменений. Корпус стал немного шире, а башня — более приплюснутой. ИС-7 получил гнутые борта корпуса, предложенные конструктором Г.Н.Москвиным. Было усилено вооружение — машина получила новую 130-мм пушку С-70 с длиной ствола 54 калибра. Ее снаряд массой 33,4 кг покидал ствол с начальной скоростью 900 м/с. Новинкой для своего времени стала система управления огнем.

Прибор управления огнем обеспечивал наведение стабилизированной призмы на цель независимо от пушки, автоматическое приведение пушки к стабилизированной линии прицеливания при выстреле и автоматическое производство выстрела.

Разработка чертежей прибора осуществлялась КБ Кировского завода при консультации НИИ № 49, а завод № 212 Минсудпрома изготовил три образца прибора, один из которых проходил испытания и отладку в морском НИИ № 1.

Танк имел 8 пулеметов, из них два — КПВ калибра 14,5 мм. Один крупнокалиберный и два РП-46 калибра 7,62 мм (модернизированный послевоенный вариант пулемета ДТ) были установлены в маске пушки. Еще два РП-46 находились на надгусеничных полках, два других, повернутых назад, крепились снаружи по бортам кормовой части башни. Все пулеметы с дистанционным управлением. На крыше башни на специальной штанге устанавливался второй крупнокалиберный пулемет, оснащенный опробованным на первом опытном танке синхронно-следящим дистанционным электроприводом наведения, позволявшим вести огонь как по воздушным, так и по наземным целям без выхода из танка.

В целях повышения огневой мощи конструкторами Кировского завода в инициативном порядке разрабатывался строенный вариант (1x14,5 мм и 2x7,62 мм) зенитной пулеметной установки.

Боекомплект состоял из 30 выстрелов раздельного заряжания, 400 патронов калибра 14,5 мм и 2500 — 7,62 мм.
