Группа научных сотрудников Военной академии механизации и моторизации имени И.В.Сталина (ВАММ), возглавляемая инженер-полковником А.Завьяловым, изучила на местах танковых боев Курской битвы характер повреждений, вызванных попаданиями снарядов в танки. Выяснилось, что не все части башни и корпуса поражаются одинаково. Наиболее высокой вероятность поражения была у лобовых частей башни и корпуса, при этом число попаданий в башню было наибольшим. Ответом на результаты этих исследований и стал проект нового танка.

Все проектные работы велись в условиях жесткого соревнования между двумя конструкторскими коллективами — Опытного завода № 100, организованного в марте 1942 года и возглавляемого Ж.Я.Котиным и А.С.Ермолаевым, стремившегося подтвердить свое лидерство в разработке тяжелых танков, и конструкторского бюро Челябинского Кировского завода, возглавляемого Н.Л.Духовым и М.Ф.Балжи, надеявшегося показать свою зрелость и самостоятельность.

Главной особенностью проекта, предложенного серийным заводом, была оригинальная приплюснутая башня со 122-мм пушкой Д-25, разработанная конструктором Г.В.Крученых. Большие углы наклона броневых стенок башни способствовали рикошету бронебойных снарядов, а удачная внутренняя компоновка обеспечивала минимальные ее размеры, что позволило без излишнего утяжеления машины повысить толщину лобовой брони до 250 мм, против 100 мм на тяжелом танке ИС-2.

Узнав о том, что на ЧКЗ создается новый танк, Ж.Я.Котин немедленно подготовил свой вариант, базировавшийся на разработках Опытного завода по опытным объектам 244, 245 и 248. У этого варианта сразу бросалась в глаза необычная форма носовой части корпуса.

Дело в том, что практически на всех танках того периода верхняя лобовая часть как сварных, так и литых корпусов представляла собой поверхность, поставленную перпендикулярно продольной плоскости или же под небольшим углом к вертикали. Такая форма была необходима, пока в передней части танка сидели два человека. С исключением из экипажа стрелка-радиста, когда впереди остался один водитель, к тому же посаженный по центру, появилась возможность срезать углы на лобовой плите. Так, на ИС-2 в литой лобовой детали возникли «скулы». При этом стало возможным не только снизить массу корпуса, но и значительно повысить стойкость броневых деталей в случае обстрела танка спереди. Конструкторы Опытного завода Г.Н.Москвин и В.И.Таротько предложили составить всю верхнюю лобовую часть корпуса из двух соединенных и сильно наклоненных к вертикальной плоскости броневых листов, повернутых в плане под большим углом. Сверху эти листы накрывались треугольной крышей, наклоненной к горизонту под углом 7°. В этой крыше прямо над головой механика-водителя имелся люк, через который он мог садиться в танк и покидать его. Такой двухскатный нос получил у конструкторов название «нос с горбинкой» (впрочем, больше прижилось название «щучий нос»).

Переход к полностью сварному корпусу с исключением крупных литых деталей объяснялся, с одной стороны, достижениями сварщиков во главе с академиком Е.О.Патоном, с другой — возможностями литейного производства, которое было полностью загружено изготовлением литых башен для танков ИС.

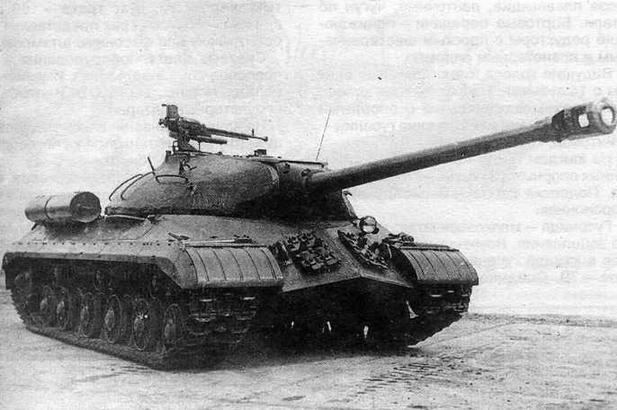

Первый серийный танк ИС-3 во дворе Челябинского Кировского завода.

Тяжелый танк ИС-3, вид сзади.

Ввод антенны расположен на наклонной стенке башни — характерная деталь машин ранних выпусков.

Постановка боевой задачи перед учениями. Ленинградский военный округ, 1947 год.

На рассмотрение наркому танковой промышленности В.А.Малышеву были представлены два самостоятельных проекта, два варианта одного танка. Первый представляли директор ЧКЗ И.М.Зальцман и главный конструктор Н. Л .Духов, второй — директор и главный конструктор Опытного завода Ж.Я.Котин. Рассмотрев проекты, В.А.Малышев принял компромиссное решение: взять форму носовой части корпуса от одного проекта, а башню от другого. Масса же должна была остаться такой же, как у ИС-2.

Так родилась новая модель танка прорыва — плод совместных усилий двух кировских конструкторских коллективов, разделить которые в принципе невозможно. До образования Опытного завода основной состав конструкторов работал в штате и на территории ЧКЗ и лишь позднее был частично переоформлен на Опытный завод. Однако и этот состав в большинстве своем находился и работал на основном заводе, продолжая выполнять проектные и производственные задачи на ЧКЗ.

В рабочем календаре директора ЧКЗ И.М.Зальцмана там, где он помечал выполнение графика работ, новая машина шла под именем «Победа». Но как ни хотелось ему дать «своей» машине громкое имя, танк пошел в серию под уже привычным названием ИС-3. Единственно, чего добился серийный завод, так это того, что объектовый номер танку был присвоен по Челябинскому Кировскому заводу — объект 703.

В последних числах октября 1944 гсда первый образец объекта 703 вышел из ворот завода и подвергся ходовым испытаниям на Бродокалмакском тракте. После завершения заводских танк отправили на подмосковный полигон для прохождения войсковых испытаний. В декабре его осмотрел заместитель командующего бронетанковыми и механизированными войсками Красной Армии маршал бронетанковых войск П.А.Ротмистров. Он обошел машину со всех сторон, поднялся наверх, влез внутрь танка, сел на сиденье механика-водителя и, выслушав подробный доклад ведущего инженера машины М.Ф.Балжи, сказал:

— Вот такая машина нужна армии!

После войсковых испытаний объект 703 представили Г.К.Жукову и А.М.Василевскому. Маршалы доложили о новой машине И.В.Сталину, который и подписал решение ГКО о приеме танка на вооружение Красной Армии и производстве его на Челябинском Кировском заводе.

Танк ИС-3 после устранения конструктивных недостатков.

Учения одной из танковых частей. 1958 год.

Тяжелый танк ИС-3 (объект 703) имел весьма совершенные для своего времени формы корпуса и башни с большими толщинами броневых листов. Лобовые листы корпуса были установлены в форме «щучьего носа» с двойным наклоном под большим углом к вертикали. Верхней части борта был придан обратный наклон, чтобы уместить широкий погон башни. Наклонные бронелисты в стыке бортов и днища позволили сократить общую площадь поверхности корпуса и за счет сэкономленного веса усилить бронезащиту. Кормовой лист корпуса для удобства доступа к агрегатам силовой передачи сделали откидным. Механик-водитель размещался впереди по оси машины. Над его сиденьем имелся люк с отодвигающейся в сторону крышкой, в которой устанавливался смотровой прибор. Перед открыванием люка его необходимо было снимать. За сиденьем водителя, в днище, размещался запасной люк.

Литая башня имела приплюснутую сферическую форму. В крыше башни находился большой овальный люк, закрываемый двумя крышками. В правой крышке ставился смотровой прибор заряжающего — МК-4, в левой располагался командирский люк наблюдения, закрытый круглой вращающейся крышкой, в которой был смонтирован смотровой прибор командира ТПК-1. Этот прибор предназначался для наблюдения за местностью, определения дальности до цели, для целеуказания и корректировки артогня. Развитой командирской башенки танк не имел. Еще один прибор МК-4, для наводчика, устанавливался в верхней части башни, слева по ходу.

Механизм поворота башни — планетарный, с ручным и электрическим бесступенчатыми приводами. Электропривод был оборудован системой командирского управления, командир мог, удерживая цель в поле зрения своего смотрового прибора, нажать на кнопку, установленную на приборе, и повернуть башню в заданном направлении по кратчайшему пути. При совпадении линии визирования с осью канала ствола башня останавливалась. Максимальная скорость поворота башни составляла 12 град./с.
